描述
产品详情

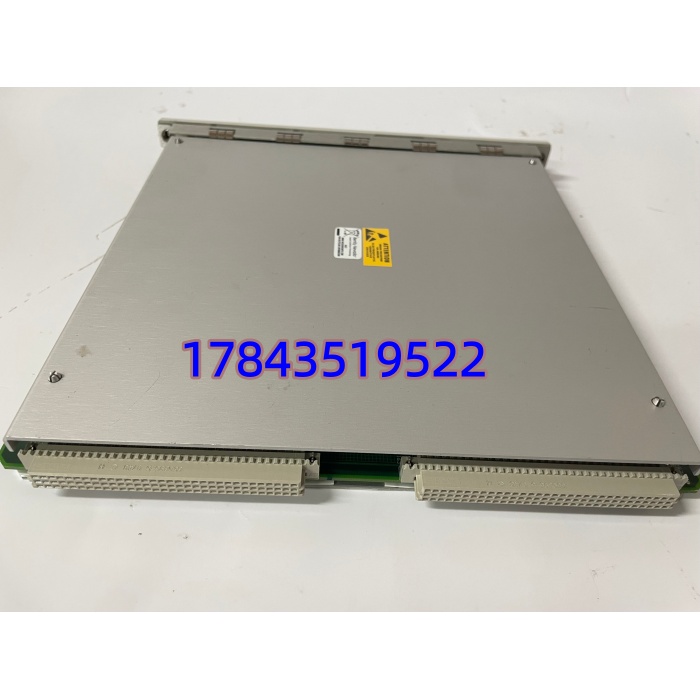

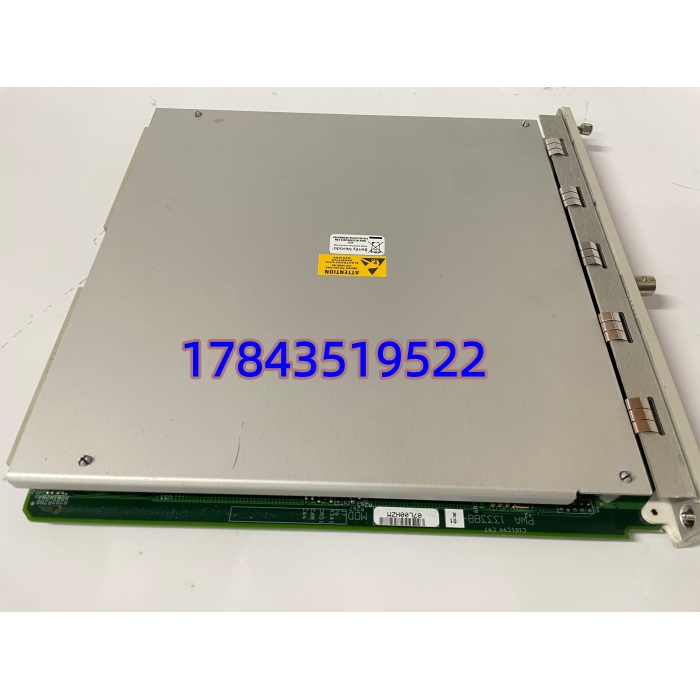

· 型号：3500/53（Part No. 133388-01）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series Overspeed Detection Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Bently Nevada（Baker Hughes） |
| 3500 系列模块 | 3500/53 Electronic Overspeed Detection Module |
| 部件号 (Part No.) | 133388-01 |
| 转速输入通道 | 单通道，接受 Proximity Probe（3300 XL 等）或 Magnetic Pickup 脉冲 |
| 输入信号范围 | +10.0 V 至 -24.0 V（超限内部钳位） |
| 输入阻抗 | 20 kΩ |
| 传感器供电 | -24 VDC，最大 40 mA |
| 转速测量范围 | 1 ～ 99,999 rpm |
| 最高输入频率 | 20 kHz（对应齿数 1～255 PPR 可设） |
| 测量精度 | ＜100 rpm 时 ±0.1 rpm；100–10,000 rpm ±1 rpm；＞10,000 rpm ±0.01% FS |
| 超速报警响应时间 | ＜30 ms（输入频率＞300 Hz 时，根据官方 Datasheet） |
| 继电器输出 | 独立 Alert / Danger SPDT（Form C），触点额定 5A@30VDC / 250VAC（阻性） |
| 模拟记录仪输出 | 4–20 mA DC，与满量程转速成比例，短路保护 |
| 背板供电电压 | 18–30 VDC（由 3500 机架背板提供） |
| 典型功耗 | 8.0 W |

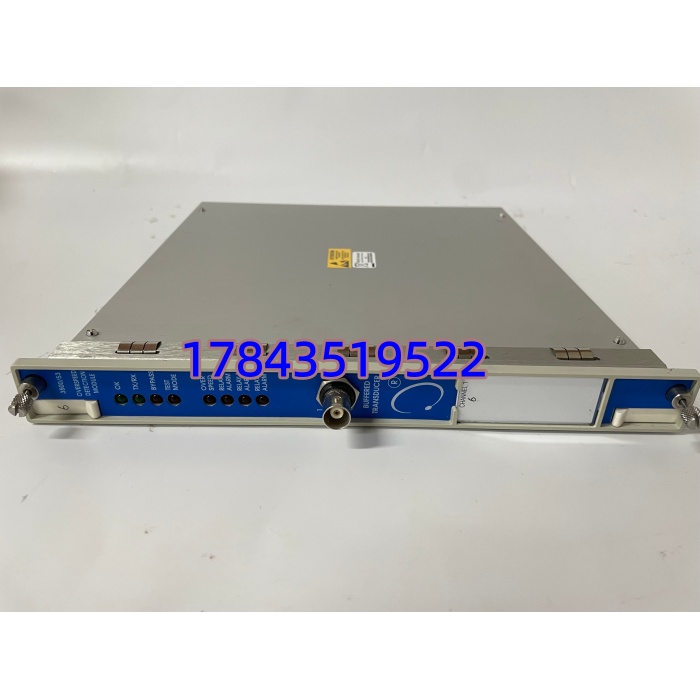

| 前面板指示 | OK（绿—模块正常）、TX/XR（通信）、Bypass、Test Mode、Alarm/Danger LED |
| 工作温度 | -30℃ ～ +65℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 95% RH，非冷凝 |
| 安装方式 | 插入 3500 机架 I/O 槽位（Slot 1–14 可用），需机架配冗余电源 |
| 合规标准 | 设计符合 API Std 670（第5版）、API Std 612；架构满足 IEC 61508 SIL 考虑（FMEDA 可用） |
| 尺寸（参考） | 标准 3500 单槽模块 ≈241×24×242 mm |
| 重量 | ≈0.82 kg |
产品介绍
从维护主管角度讲，3500/53 和普通的 3500/50M 转速表根本不是一回事——50M 只是监测显示，53 是带独立硬接线危险继电器、专为超速脱扣（Overspeed Trip）设计的保护级模块，它的 Danger Relay 通常直接串入汽轮机 ESD/燃料切断回路，绕开 DCS 软逻辑。现场实测发现不少新建项目把超速保护误配成 50M 省成本，年检做 OTS（Overspeed Test）时根本无法合规出具 API 670 超速保护证据，回头再改要动柜内槽位和组态。
对库存经理来说这是典型的 A 类关键安全备件：单价不低但在产（非 EOL），原厂或授权代理交期约 4–10 周。由于超速模块极少日常损坏却一旦失效导致机组超速保护被旁路（重大安全隐患+监管处罚），应按”最低 1 件冷备/每套同种架构机架”做 ABC-A 类管理。若贵司机组采用 2oo3 三取二配置（三片 3500/53），建议额外留一片周转备件或要求供应商签署 VMI（供应商代管）协议——毕竟停机等你从异地调货时，安监已经把整改通知单递到你桌上。
应用场景与库存策略
超速模块故障或缺失 ≠ 普通监测点离线，而是超速保护功能整体被旁路或降为单点表决，API 670机组在年检时会被开出不符合项，严重时勒令降负荷或停机整改。原厂虽未 EOL，但特殊版本（高湿三防涂层、特定固件）交期会拉长。
- 火电/燃气轮机主汽机 — API 670强制要求独立超速保护，3500/53 组 2oo3 表决直接驱动跳闸电磁阀，非它不可 → 建议按每套机架备 1 件密封原包冷备，2oo3 架构机组总数≥3片时额外考虑 1 件周转。
- 炼化离心压缩机组（裂解/加氢/重整） — 高速压缩机超速跳车保护，老系统若用 3500/50M 建议借大修评估升级 3500/53 → 若已装 3500/53 按 A 类备件最低 1 件冷备，并核对机架冗余电源状态。
- 大型发电机组/工业透平 — 零转速联锁 + 超速脱扣双重用途 → 建议将 3500/53 与 3500/15 电源模块、3500/22M TDI 一并列入年度备件盘点清单，禁止混用不同固件版本大面积插拔。
- 海外或偏远装置区（物流 >4 周） — 提高半级安全库存或签本地代理寄售库存（Consignment Stock），避免国际物流延误影响开工验收。
真实案例：某沿海 LNG 接收站备用燃机（GE Frame 5），3500 机架配三片 3500/53 做 2oo3 超速保护。年度 OTS 测试时发现 #2 槽模块 OK LED 不亮（背板针脚氧化接触不良，非模块本体坏），维护人员拔下清洁重插恢复但未备件替换——三个月后同一槽位彻底拒启动，恰逢台风季船运停航，原厂香港仓无现货需 6 周调货。最终被迫申请临时解除超速保护旁路运行（开特批单+降负荷+加强人工巡检），安监驻场检查开具”安全保护功能不完整”观察项。事后该厂将 3500/53 列入必保 A 类清单，采购 2 件 NOS 密封存放防潮柜，每年点检一次触点及 LED 自检。
