描述
关键技术规格
- 产品型号: 3500/42M (业内常称 350042M)
- 通道数量: 4通道 (成对编程，支持不同功能分配)
- 输入信号: 电涡流 (Proximitor)、地震 (Seismic)、速度、加速度传感器
- 供电电压: 3500机架背板供电 (约 24 V DC ±10%)
- 功耗: 典型 5.5 W 至 15 W (视配置而定)
- 测量范围: 径向振动、轴向位移、差胀、偏心、REBAM等
- 报警输出: 通过框架继电器模块输出 Alert/Danger 两级报警
- 通信接口: 与3500机架接口模块 (RIM) 通讯，支持 TDI/EGD
- 安装方式: 3500系列机架插槽安装 (19″ EIA 标准)
- 工作温度: 0 ℃ 至 +65 ℃ (机架内)
- 认证标准: API 670 机械保护系统标准，CE, UL
- 固件/配置: 需使用 3500 框架组态软件 (Framework Configuration Software)
产品深度介绍

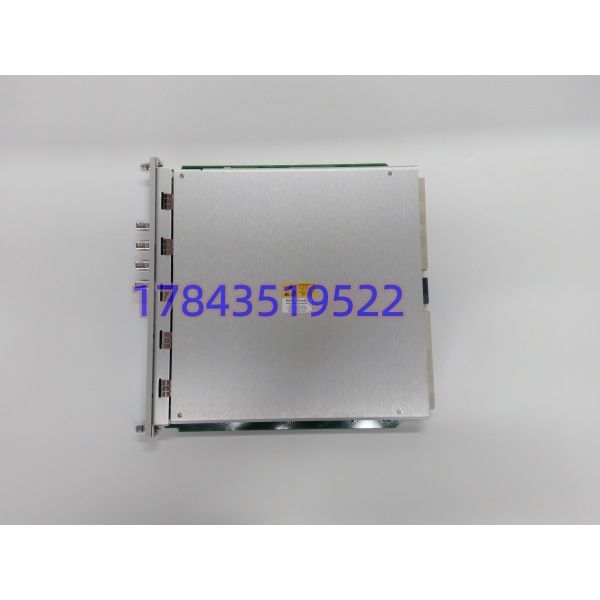

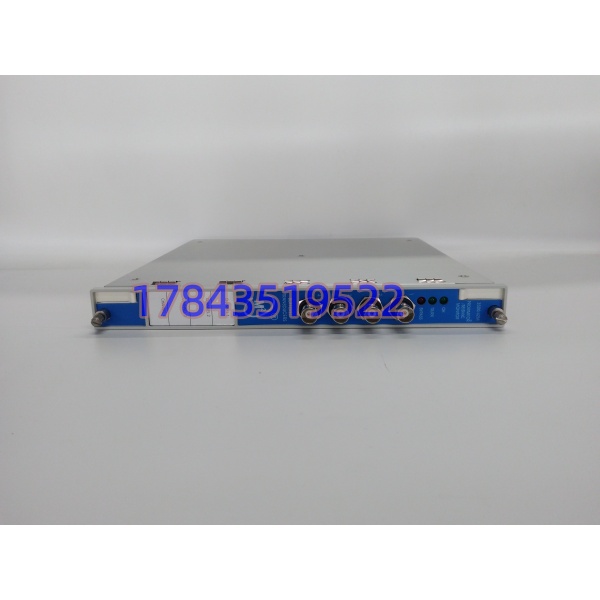

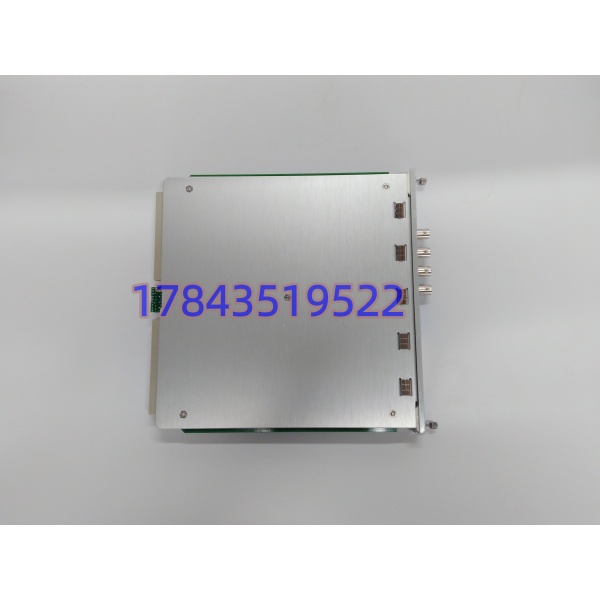

Bently Nevada 3500/42M（350042M）是3500机械保护系统中的核心监测模块，专为汽轮机、压缩机、发电机等大型旋转机械设计。该模块接收来自电涡流传感器、地震仪或加速度计的模拟信号，经内部处理后将振动、位移、键相等参数与预设报警值比对，实现实时设备保护与故障预警。
相比通用I/O模块，3500/42M 的优势在于通道级独立编程与API 670合规性。每个通道可单独配置为径向振动、轴向位移或差胀监测，无需更换硬件即可适应不同测点需求。在DCS集成场景中，它通过3500/22M或3500/92与上位系统交互，提供高可靠性的硬接线保护回路，避免因软件死机导致的保护失效。
应用场景与行业痛点
半夜两点，电厂汽机房的警报响了。DCS画面上轴振趋势飙升，但保护系统没动作——查了一圈发现是3500机架里一块42M模块通道漂移，报警逻辑没触发。这种事在连续生产的油气、电力行业就是噩梦，非计划停机每小时损失六位数起。3500/42M 存在的意义，就是在主控系统之外建一道独立的硬保护防线，它不依赖网络，不跑高级算法，只干一件事：超限就跳闸。
典型应用场景：
- 火力发电 – 汽轮机/给水泵组监测
监测大轴径向振动与差胀。这里最怕误动和拒动，42M的通道隔离设计和独立比较器能在电磁干扰严重的现场稳住数据。
- 石油化工 – 离心压缩机机械保护
压缩机喘振前的微振动捕捉。需要模块具备高采样分辨率和低延迟响应，42M支持REBAM算法，能提前捕捉转子动力学异常。
- 海上平台 – 燃气轮机状态监测
空间受限且维护困难。3500机架高密度安装，一块42M带4个通道，节省柜内空间，且MTBF指标满足长周期运行要求。
- 冶金行业 – 高炉鼓风机振动保护
环境粉尘大、温度变化剧烈。模块需在0~65℃机架内稳定工作，配合3300 XL传感器在恶劣工况下保持±1%满量程精度。
案例：某炼化企业大修后的重启夜
前年冬天，华东某炼化常减压装置的循环氢压缩机准备热启。主控室里，小伙子盯着DCS画面说振动值有点飘，但没触发报警。现场维护的老李不放心，去电子间看3500机架——发现Slot 3的3500/42M模块OK灯闪得不规则，通道1数值在零点几毫米乱跳，其他通道正常。
老李心里咯噔一下，这症状像是通道输入电路老化漂移。若是启动后真振动超标，这通道不报警，压缩机转子烧了就是千万级事故。他立刻拍停启动流程，翻库存发现同规格备件没了，原厂订货要4周。
采购连夜找渠道调了一块全新原装的3500/42M，到货后我们先在测试机架上用3300 XL探头模拟信号，跑满24小时记录温升和报警触发逻辑，确认固件版本与现场V3.x一致才发货。现场换上去，下载组态，通道数据稳了。事后老李说：“机械保护这道闸，模块不稳，谁睡都不踏实。”
