描述
产品详情

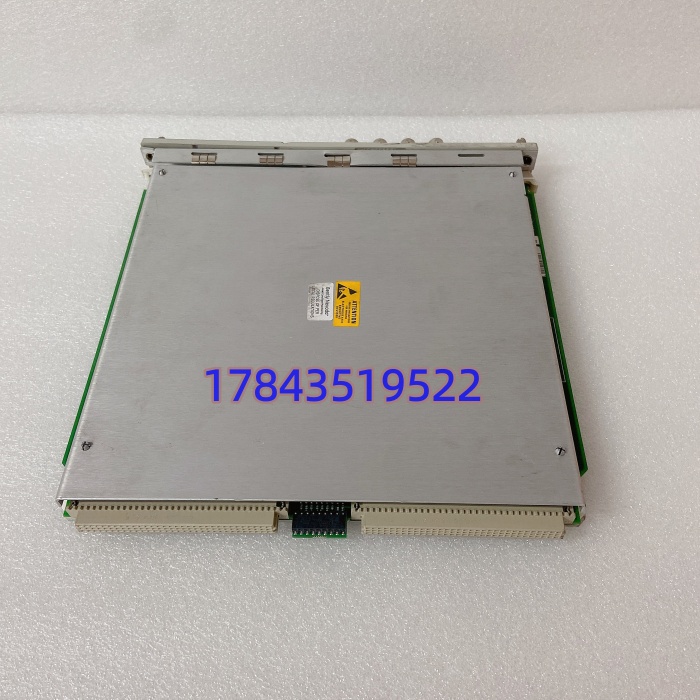

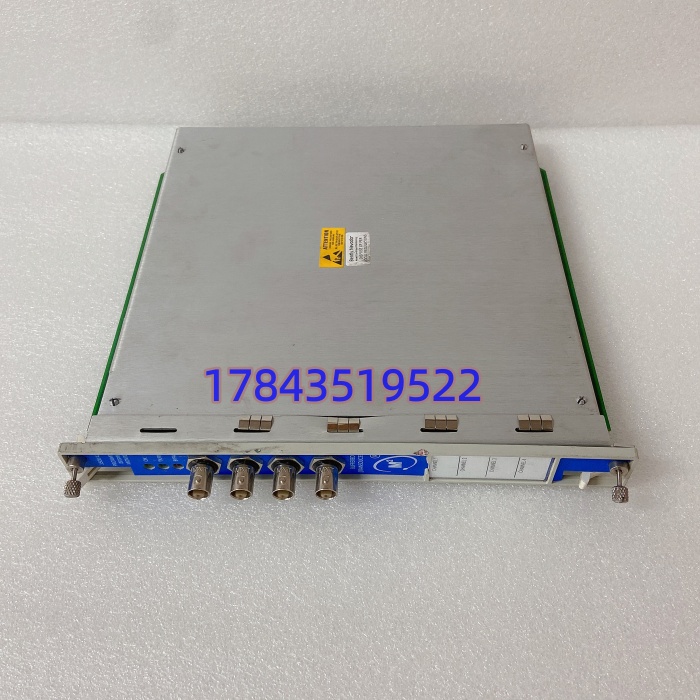

· 型号：3500/42M（176449-02）
· 品牌：Bently Nevada
· 系列：3500 机械保护系统监测器模块
规格参数
| 参数项 | 典型值/说明 | 备注 |
|---|---|---|
| 通道配置 | 4 路独立差分输入，成对组态（1&2、3&4） | 每对可执行 1 个测量功能，全卡最多 2 个并发功能 |
| 兼容传感器 | 3300 XL 8mm 电涡流（Proximitor）、速度、IEPE 加速度 | 探头供电 -24 VDC，每通道独立 |
| 测量功能 | 径向振动、轴向位移、差胀、偏心、REBAM、轴绝对振动、速度、加速度 | 软件切换，不换硬件 |
| ADC 分辨率 | 24 位 | 最高 102.4 kS/s 动态流（配合 3500/22M） |
| 量程精度 | ±0.33% FS（典型），±1% FS（最大） | 0–10 mils 或 0–20 mils 可切 |
| 报警逻辑 | 每通道 Alert + Danger 两级，可设延时；判定在卡内本地完成 | 符合 API 670 第 5 版，不依赖 System 1 |
| 模拟输出 | 每通道 1 路隔离 4–20 mA（负载 0–600 Ω） | 送 DCS 趋势，非保护用 |
| 缓冲输出 | 每通道 1 路 BNC 缓冲（Raw 信号） | 接便携式分析仪 |
| 键相输入 | 共用机架 3500/25 Keyphasor 模块提供相位基准 | 本卡无独立 Keyphasor 输入口 |
| 供电 | 3500 背板 −24 VDC，典型功耗 7.7 W | 无外置电源 |
| 通信 | 3500 背板总线 → RIM/TDI → Modbus TCP / Ethernet/IP / System 1 | 本卡不直接出网口 |
| 状态指示 | 正面 OK / Alert / Danger / Bypass / TX-RX LED | Bypass 亮=通道非 OK 或强制 |
| 热插拔 | 支持（机架带电拔插） | 拔前建议 TriStation/组态软件观察无强制值 |
| 物理 | 约 241×24.4×242 mm / 0.46 kg | 标准 3500 单槽 I/O |
| 环境 | 运行 0–65℃（部分资料 -30~+65℃），存 -40~+85℃ | IP20 柜内，95% RH 非凝露 |
| 认证 | CE / UL 61010-1 / API 670 / IEC 61508 SIL 2（TMR 架构下 SIL 3） | 以原厂出厂标签为准 |
| 生命周期 | Legacy（3500 平台整体成熟后期，176449-02 新厂件断流） | NOS 与拆机件混杂，防改丝印 |
产品介绍
从维护者视角切：这块卡最容易被采购按”3500/42″搜到 3500/40M（无 4–20 mA 输出）或 3500/45（双探头差胀专用）混着买，插上机架组态软件里通道类型灰掉一半——42M 的 M 不是 marketing，是”带 4–20 mA 记录输出+更宽传感器兼容”的硬代差，176449-02 又是前面板硬件版本号，必须和后背板 128229-01 配对，单买前面板插老背板会报 Slot ID 错。在某个 1000MW 超超临界项目里碰过：#3 瓦 X-Y 振动突然 Danger 跳机，换上的拆机 42M 是 176449-01 前面板配 128229-02 背板，间隙电压算偏 0.8 V，误报两次后才核对版本对上。它值钱不在 24 位 ADC，在”Alert/Danger 判定全在卡内跑、System 1 断网保护照样动作”这一条——这是 API 670 给旋转机械留的保命底线。
严格来说，3500/42M 在 Bently/Baker Hughes 产品树里随 3500 平台进 Legacy 段，新项目推 3500 下一代或 System 1 直采，但国内 2000–2018 年上的那批火电/核电/石化压缩机组，3500 机架未来 15 年还得靠它跑保护，整机迁 System 1 新版是机架+组态+API 670 重验证（停机 1–2 周）。TCO 算下来，重要汽机/压缩机每机架按”装机量×1.1″吃 NOS 同前面板+后背板对，比一次误跳机（火电 200–500 万+电网考核）划算两个数量级。买的时候必须核三件事：176449-02 前面板+128229-01 后背板成对、3500 Rack Config 软件版本能认、探头灵敏度（100 mV/mil 或 7.87 mV/μm）和组态一致，别只看 3500/42M 五个字付款。
应用场景与库存策略
振动监测器坏起来分两种：OK 灯灭全通道瘫，或单通道漂移——后者更毒，Danger 不动作但趋势曲线慢慢骗人，等轴瓦真烧了再查已经晚了。3500/42M 归 ABC 里的 A 类——单价万级、故障极低频、但缺它或它撒谎就是断轴/碰磨事故级。
- 火电/核电汽轮机轴系（每机架 4–6 块 42M 覆盖 4–6 个轴承 X-Y+轴向位移）：非它不可（API 670 本地保护刚需）；建议每机架备 1 件 NOS 同前背板对冷备，重要机组按”装机量×1.1″备。
- 炼化厂裂解气压缩机/主风机（径向振动+轴位移+差胀同卡混编）：可用拆机整新件；建议区域三厂共享 1 件，不单列单机。
- 老 3500 系统延寿项目：Last-time-buy 已过，按机架插槽数×1.1 吃 NOS；别拿 3500/40M 硬代（无 4–20 mA 输出 DCS 趋势断），也别拿 3500/45 代（差胀专用功能锁死）。
- 海上平台/Zone 2 场所：必须核整机 ATEX/IECEx 证书批次，单卡无独立防爆证；封存前拍前面板 176449-02+后背板号+机架认证同框。
- ROI 口径：备件 1.0–1.8 万块（前背板对），一次汽机误跳或漏报烧瓦损失 200–800 万，囤一件回收比 1:100 以上，且保的是 API 670 合规证据链。
真实案例：某 LNG 接收站 2025 年冬，BOG 压缩机 3500 机架 2 槽 3500/42M 的 Ch1（径向振动 X）间隙电压从 -9.8 V 慢慢漂到 -11.2 V，OK 灯没灭、Alert 没动，但 System 1 里 1X 幅值虚高 15%。压缩机喘振预警误发两次后被操作工当误报屏蔽，第三次真喘振时 Danger 动作跳车，解列查发现探头没坏、是 42M 前端放大温漂超差。库里只有一块 3500/40M（无 4–20 mA），插上组态软件通道类型不对，临时从上海同行调一块 176449-02+128229-01 对的 NOS，停机 5 小时换卡+重校间隙电压恢复。事后该站把”前背板成对备+季度间隙电压趋势复核”写进规范，并要求 NOS 备件上电自检时跑一遍 0–10 mils 精度测试再入库。
