描述
产品详情

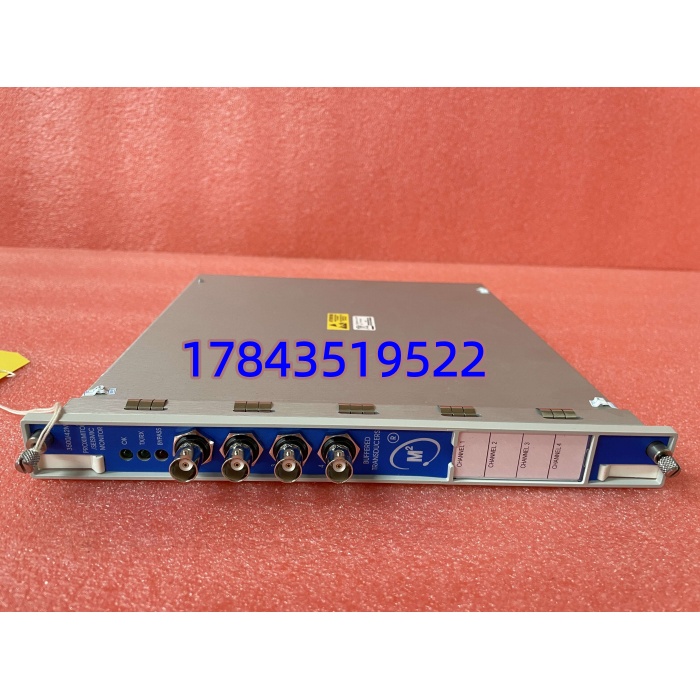

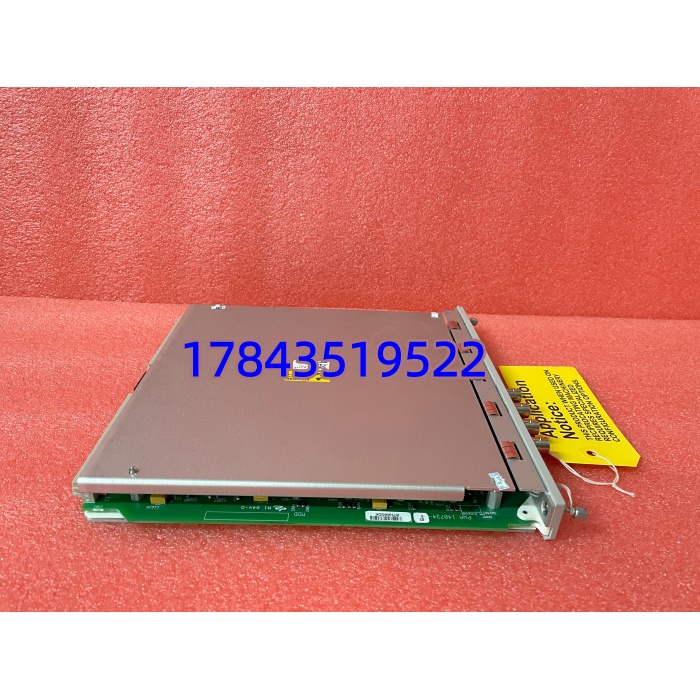

· 型号：3500/42M（全称格式 3500/42M-AA-BB，如 3500/42M-01-00）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 机械保护系统（TSI）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | Bently Nevada 3500/42M（Proximitor/Seismic Monitor） |
| 主板部件号 | 176449-02（典型），配套I/O子卡128229-01 / 135489-01等 |
| 通道数量 | 4路独立通道，通道1-2、3-4各成一对，可分别组态不同测量类型 |
| 输入传感器类型 | 电涡流趋近探头（Proximitor®，3300/3301系列，需-24VDC供电）；地震式速度传感器（Velomitor®）；IEPE加速度计 |
| 可测参数 | 径向振动（Radial Vibration）、轴向位移/推力位置（Thrust Position）、差胀（Differential Expansion）、偏心（Eccentricity）、REBAM、壳体速度/加速度、轴绝对振动 |
| 测量精度 | 通频值及间隙电压：典型±0.33%满量程，最大±1% FS |
| A/D分辨率 | 24位Σ-Δ ADC |
| 频率响应 | 径向振动模式 3Hz～5500Hz(-3dB)；可软件配置滤波器截止 |
| 报警输出 | 每通道两级可编程（Alert / Danger），支持与/或逻辑及2oo2/1oo2表决，延时0–60s |
| 模拟/缓冲输出 | 每通道1路BNC缓冲输出（短路保护）；0–12V或4–20mA比例记录仪输出 |
| 供电方式 | 由3500机架背板供给约24VDC，典型功耗≤7.7W |
| 通讯与组态 | 3500背板总线连RIM/TDI模块；组态软件：3500 Rack Configuration Software v4.5+ |
| 工作温度 | -30℃～+65℃（标准型），Barrier型0℃～+65℃ |
| 安装形式 | 前插单槽全高模块＋后插I/O子卡（各占一槽位），支持在线插拔更换 |
| 认证标准 | CE、UL/cUL、CSA、ATEX/IECEx（依I/O选型）、SIL 2 capable、符合 API 670 |
| 物理尺寸/重量 | 主板约241.3×24.4×241.8mm，重≈0.91kg；I/O子卡深≈99.1mm，重≈0.2kg |
产品介绍
在某个600MW汽机TSI改造项目里实测过——原设计用3500/42M同时跑#1–#2瓦X/Y轴振（3300 8mm探头）和低压缸壳振（Velomitor），一块卡搞定以往要分两张卡的事，省了一个槽位也少一路通讯链路。它本质就是Bently 3500家族里把Proximitor信号调理+Seismic信号调理融合在一块DSP板上的全能监测卡，比早期的3500/40M（仅Proximitor）适用范围宽得多，是API 670标准下汽轮机/压缩机保护的主流现役选择。
从库存经理角度看，这模块目前仍是Bently Nevada现役主力（非EOL），交期受全球供应链影响偶有8–14周波动。它的TCO优势在于：向后兼容3300系列探头（不用换一次元件全换），组态文件可随机架配置文件整体备份，备件只需区分I/O子卡选项。建议把完整型号（含I/O子卡Part No.）固化入BOM——含糊写”3500/42M”常导致现场收到不兼容端子排版本，白耗一周退换时间。
应用场景与库存策略
TSI卡件最棘手的不是日常漂移，而是大机组检修期间发现某槽位模块OK灯不亮，库房说”有3500卡”结果I/O子卡不对或者 firmware checksum不符——临时调货等两周，检修窗口直接超期，百万级机组晚启一天就是六位数损失。
- 火电/核电汽轮机（#1–#9瓦轴振+推力位移+低压缸壳振）→需Prox+Seismic混用，API 670强制保护→建议按A类关键备件备1件完整套（42M主板+对应I/O子卡同型号），放入防爆柜干燥保存，大修前通电自检。
- 离心压缩机组/催化风机（轴位移联锁跳车）→单点故障致全装置停车→建议备1件；若装置有多台同型3500机架且I/O子卡一致可共享1件池化备件。
- 水泥/冶金大型电机/风机状态监测（非安全联锁仅CMS）→停机可接受等待调货→不建议专备，建立合格MRO渠道48h可达即可。
- 海上平台/炼化孤岛装置（物流周期长）→建议战略备1件+签服务商应急寄售(VMI)，核对本安(I.S.) Barrier版I/O子卡是否符合Zone 1分区。
南方某炼厂加氢裂化装置，3500机架中一块老3500/40M（仅Prox）损坏，库房误购3500/42M但未配对应128229-01 I/O子卡——到货后无法接线，等补发I/O卡延误检修12小时，被考核迟到开工罚金9万。复盘后他们将42M+128229-01捆绑编码入库，并规定TSI备件必须”主板+I/O子卡+组态备份U盘”三位一体验收。这就是典型的BOM颗粒度太粗酿成的可避免损失。
