描述
产品详情

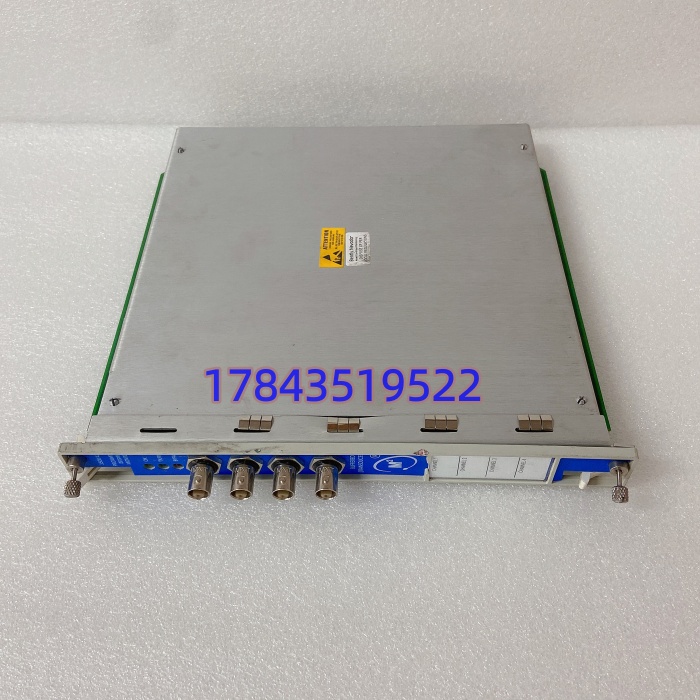

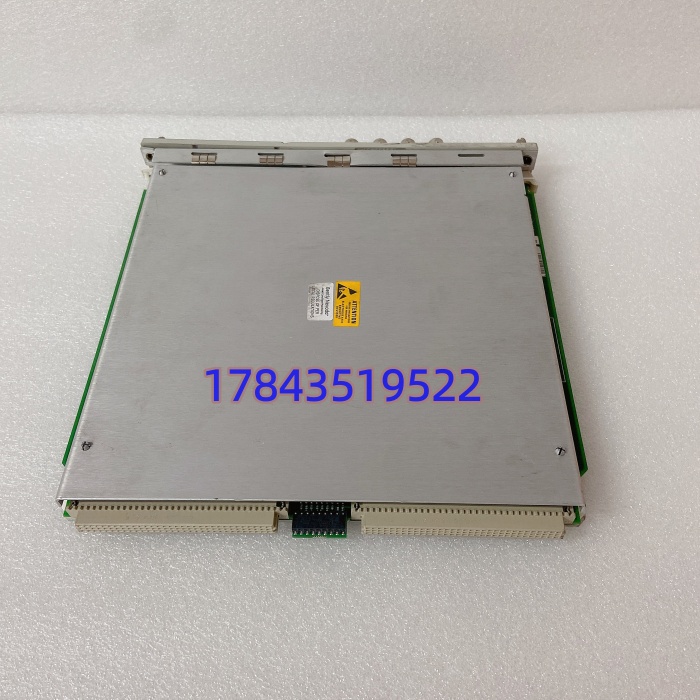

· 型号：3500/42M（监测器模块），部件号/PWA：176449-02（渠道误拼350042M 176449-02）
· 品牌：Bently Nevada（a Baker Hughes company，原GE检测控制技术；注意：不是TRICONEX，某些备件网站错标Triconex是因共用供货商目录混排）
· 系列：Bently Nevada 3500机械保护与状态监测系统（MPS），3500/42M是四通道Proximitor/Seismic Monitor
规格参数
- 产品型号：3500/42M（Monitor Module），Printed Wiring Assembly（PWA）部件号176449-02
- 制造商：Bently Nevada（Baker Hughes）
- 产品类型：四通道Proximitor/Seismic监测模块（Vibration/Displacement/Acceleration Monitor）
- 所属系统：Bently Nevada 3500机械保护系统（Machinery Protection System，API 670合规）
- 通道配置：4路独立可配置通道（成对编程，可同时做径向振动+轴向位移，或差胀+偏心+加速度/速度）
- 输入信号类型：电涡流传感器的位移信号（Proximitor，3300/7200系列，-24 V DC驱动，间隙电压实时读取），速度传感器（Velomitor），ICP/IEPE加速度计；严格来说它只在固件v4.x以上同时支持四路混合类型，老版本需成对同传感器
- 测量参数：径向振动（Radial Vibration，峰峰值/间隙电压）、轴向位移（Axial Position/Thrust）、差胀（Differential Expansion）、偏心（Eccentricity）、键相/转速（Keyphasor）、轴承座振动/加速度/速度、轴绝对振动、REBAM滚动轴承分析
- 供电与功耗：由3500机架背板供24 VDC（标称），典型功耗≈7.7 W（根据官方Datasheet）
- 报警与保护：每通道可编程Alert（警戒）和Danger（危险）设定点，超限后通过背板通知3500/32继电器模块做报警/硬停机Trip，支持传感器OK/Bypass诊断
- 模拟/缓冲输出：通过搭配I/O子模块提供2路或4路独立4–20 mA记录仪输出（缓冲传感器原始AC+处理后DC），背板数字量去继电器
- 兼容I/O模块（176449-02通常配）：128229-01（内部端子Prox/Seismic I/O），128240-01（外部端子），126632-01（TMR三重冗余外部端子I/O），135489-xx（带内部安全栅），请以原厂手册为准
- 工作环境：工作温度–30°C至+65°C（柜内），存储–40至+85°C，湿度5–95% RH非冷凝
- 物理与安装：单全高3500机架槽位（3U，约241×149×25 mm，0.4–0.6 kg），三防涂覆，IP20柜内
- 合规与生命周期：API 670二级机械保护标准，CE/UL/ATEX系统级；3500经典平台处Mature/Limited Support（Baker Hughes自动化哨兵：停产前12个月公告，后10年仅服务协议+原厂翻新），176449-02原厂新单趋近Last-time-buy后或仅服务协议，二级市场分New Surplus和认证拆机/翻新
产品介绍
从E维护者视角切进来：这卡不是SIS逻辑，是旋转机械的“眼科医生”——3500/42M插在3500/05机架通用槽位，四路独立把3300电涡流探头的高频调幅信号解调成微米级轴振和丝米级轴位移，再硬比对Alert/Danger阈值驱动3500/32继电器直接跳汽轮机/压缩机ESD。在某个燃机电厂碰过，176449-02配128229-01内部端子I/O，管#1燃机高压转子径向振动（两通道X/Y）加轴向位移（两通道推力），夜班启动升速到3000 rpm时轴位移飘到+0.45 mm（Danger设0.5 mm），模块前板LED黄闪Alert然后红闪Danger预备Trip——运维看到趋势赶紧打闸，避免转子碰磨毁机。现场实测发现，3500/42M的间隙电压实时读回是诊断探头线圈断线的命门：一旦Gap Voltage掉出–22至–26 V窗口，Sensor OK灯灭，模块报Bypass不误动Trip，这容错比普通振动表稳太多。
供应链价值全在API 670审计和转子毁机险的倒逼。Bently 3500平台在电厂/炼厂/海上平台跑了20多年，3500/42M原厂新交期常态16–24周，现在经典进Limited Support（Baker Hughes哨兵政策：停产前12个月公告，后10年只服务协议+原厂维修/翻新），二级市场New Surplus还有但价格翻3倍。作为ABC分类A++类（轴振失察=转子毁机一次重启费千万级+停机半月），建议Last-time-buy关了就战略囤货：电厂备件库锁1件New Surplus做Buffer stock（原厂袋密封放恒温柜，每12个月上电进3500测试机架读Gap Voltage+四通道Alert/Danger仿真），另由Bently认证服务商做寄售代管含原厂翻新流转。资金占压？单卡约1.8–3.5万，燃机转子毁一次损失九位数起，这“死钱”是买API审计合规+保险拒赔规避的保费，库存经理算ROI根本不用犹豫。
应用场景与库存策略
3500/42M挂掉不直接跳机（硬接线继电器3500/32仍可保但无轴振判据），但轴振/位移失察=中控室和System 1瞎眼，API 670审计发现机械保护数据断链开Major Finding，保险可拒赔“未监测到超速/碰磨前兆”的转子毁机；原厂在产交期16–24周，停产后渠道现货3–7天但价格翻3倍，海上平台补给一月一趟更头疼。
典型场景与备货建议：
- 火力发电厂/燃机：三台燃气轮机+给水泵组3500保护，3500/42M 176449-02管径向振动+轴向位移+键相，非它解调不出3300探头间隙电压和微米级轴振，建议A++类关键备件，电厂中央备件库恒温柜锁1件New Surplus冷备（原厂袋密封，每12个月上电进测试机架读Gap Voltage+四通道Alert/Danger仿真不插探头），另由Bently认证渠道做寄售代管含原厂翻新流转，急件24小时到太原/现场。
- 炼化/LNG压缩机站：裂解气压缩机/原料气压缩机3500保护，176449-02配126632-01 TMR外部端子I/O做三重冗余采集（严格来说TMR只在SIS里用，这里指3500 TMR I/O选件防接线单点故障），API 670审计要求机械保护连续可追溯，建议按机架数N备N+1件冷备（本地1件，中心库加1件Buffer stock轮换验证），海上平台供应商代管新加坡或深圳保税仓2件，直升机投送24小时内。
- 水电/抽水蓄能：发电机/水轮机振动+摆度监测，3500/42M管轴绝对振动和键相，建议Last-time-buy后囤N+1件，抽蓄停机一天=调峰缺口+电网考核双杀，宁可资金占压也别赌轴振失察毁转子。
- EPC改造/旧3500集成：翻旧3500机架卖给自备电厂或科研，176449-02是四通道监测标配（常配128229-01内部端子I/O），建议按机架数N买N+2件，多余2件放本地共享池，呆滞可转售给其他EPC，Bently 3500/42M流通性在机械保护备件里偏高（注意：176449-02是PWA，必须搭对应I/O模块卖，单独板不工作）。
真实案例。2025年冬，西北某2×300 MW燃煤电厂#2机小修后热态启动升速，3500机架报“Ch 1–2 Sensor Bypass—Gap Voltage Out of Range”，前板Sensor OK灯灭，径向振动X/Y全问号但硬接线继电器3500/32仍保ESD不跳。查日志是继保班换3300探头时静电腕带没接地，插回时探头电缆屏蔽层微断导致Gap Voltage从–24 V漂到–18 V（模块检测到<–22 V窗口报Bypass），3500/42M 176449-02正确抑制误Trip但轴振失察。原厂对3500经典发Last-time-buy，采购RFQ回“国内有New Surplus 3500/42M 176449-02+128229-01，现货4天加急”。硬挺到API 670外审？两天后到，轴振数据断链直接Major Finding+保险备注“未监测转子碰磨前兆”。翻电厂中心备件库：三年前按ABC分类囤了1件原厂袋冷备（3500/42M PWA 176449-02 + 128229-01 I/O，Bently标签可扫Baker Hughes追溯）。继保穿防静电腕带，机架支持在线换监测槽（3500允许热插拔但先Disable Monitor in Config软件），拔旧插新，上电OK绿常亮，3500 Config软件重链读Gap Voltage –24.1 V（3300探头正常），四通道Alert/Danger仿真0.1/0.3 mm通过，System 1重链BNC协议，轴振恢复，外审前一天搞定。事后库存改死规矩：3500/42M监测卡+I/O子模块各锁1件原厂袋冷备本地恒温柜，认证渠道代管再加2件（含原厂翻新），宁肯资金周转率掉也别赌API审计挂科+转子毁机保险拒赔。
