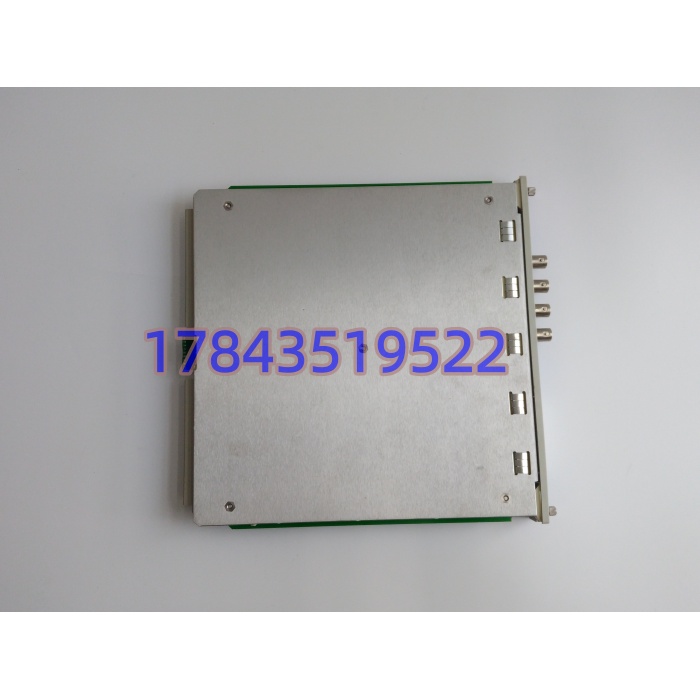

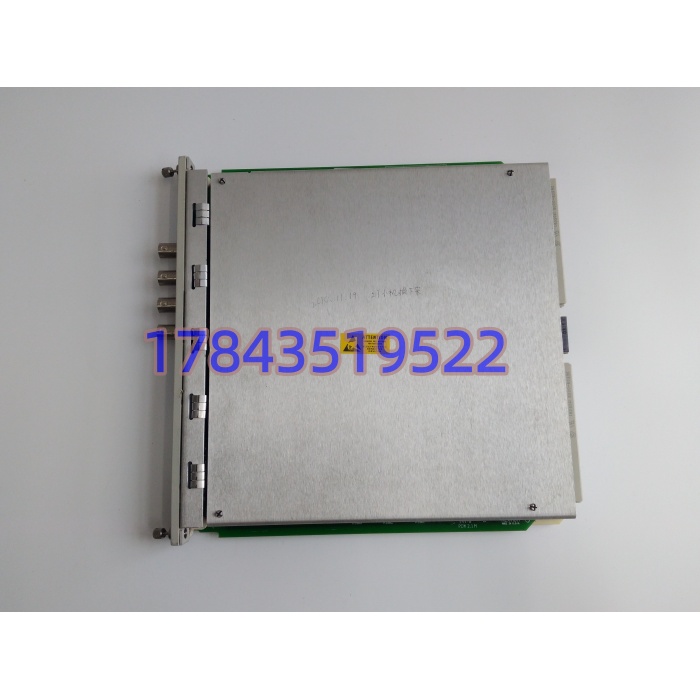

描述
关键技术规格
| 序号 | 参数项 | 参数值 |
|---|---|---|
| 1 | 品牌 / 制造商 | Bently Nevada（Baker Hughes 旗下） |
| 2 | 产品型号 | 3500/42M |
| 3 | 常见部件号 | 176449-01 / 176449-02 / 176449-06 / 140734-02 |
| 4 | 产品类型 | Proximitor/Seismic Monitor（接近式/地震监测模块） |
| 5 | 通道数量 | 4 通道（成对编程：Ch1&2 / Ch3&4） |
| 6 | 输入传感器类型 | 接近式（Proximitor）/ 速度（Velomitor）/ 加速度（Accelerometer） |
| 7 | 输入阻抗 | 10 kΩ（接近式与加速度输入） |
| 8 | 输入信号范围 | -10 VDC ~ +10 VDC |
| 9 | 传感器供电电压 | -24 VDC |
| 10 | 功耗 | 7.7 W 典型 |
| 11 | 精度 | ±0.33% FS 典型值（±1% 最大值） |
| 12 | 分辨率 | 0.3662 µA/bit（±0.25% 误差 @室温） |
| 13 | 记录仪输出 | +4 ~ +20 mA（与满量程成正比，每通道独立） |
| 14 | 记录仪负载阻抗 | 0 ~ 600 Ω（电压合规 0 ~ +12 VDC） |
| 15 | 更新速率 | ≤100 ms |
| 16 | 缓冲传感器输出 | 每通道 1 个同轴连接器，550 Ω 输出阻抗，短路保护 |
| 17 | 频率响应（径向振动） | Direct 滤波器：用户可编程 -3 dB @ 4 Hz ~ 4,000 Hz 或 1 Hz ~ 600 Hz |
| 18 | 灵敏度（径向振动） | 3.94 mV/μm（100 mV/mil）或 7.87 mV/μm（200 mV/mil） |
| 19 | 灵敏度（加速度） | 10 mV/(m/s²)（100 mV/g） |
| 20 | 灵敏度（速度） | 20 mV/(mm/s) pk（500 mV/(in/s) pk） |
| 21 | 工作温度 | -30°C ~ +65°C |
| 22 | 存储温度 | -40°C ~ +85°C |
| 23 | 相对湿度 | 5% ~ 95%，无冷凝 |
| 24 | 尺寸 | 约 241 × 114 × 25 mm（9.50 × 4.50 × 1.00 in） |
| 25 | 重量 | 约 0.82 kg |
| 26 | 安装方式 | 3500 系列机架全高度槽位安装，配合 I/O 端子板（如 128229-01） |
| 27 | 配置软件 | 3500 Rack Configuration Software |
| 28 | 通讯 | 通过 3500 机架背板通讯（可选 Modbus、以太网网关） |
| 29 | 认证 | API 670 合规；CE、CSA、ATEX（视配置而定） |
| 30 | 配套系统 | Bently Nevada System 1 状态监测与诊断软件平台 |
产品深度介绍
3500/42M 是 Bently Nevada 3500 系列机械保护系统中专门负责”振动+位移”综合监测的四通道模块。它同时接受接近式传感器和地震（速度/加速度）传感器的信号，经过内部信号调理后，输出径向振动、推力位置、差动膨胀、偏心率、加速度、速度等关键机械状态参数。每个通道都可以通过配置软件设定 Alert 和 Danger 两级报警，一旦实测值越限，模块直接驱动继电器输出，触发联锁停机或声光报警。

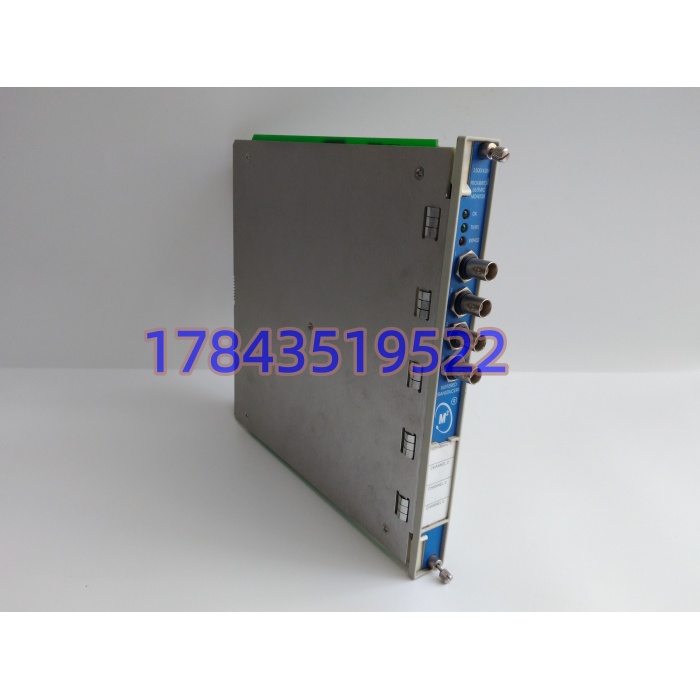

在 3500 系统架构里，3500/42M 是应用面最广的 I/O 模块之一——汽轮机的轴振监测、离心压缩机的推力位移保护、大型风机的壳体振动报警、发电机的偏心率监控，背后大概率都挂着这块板。它占据 3500 机架中一个全高度槽位，前面板有同轴缓冲输出接口，方便现场工程师用示波器或数据采集器直接抓取原始传感器信号。通道成对编程（1&2 一组，3&4 一组），每对可同时执行两种测量功能，灵活性在同类模块里算高的。
常见问题解答
Q1：3500/42M 和 3500/40M、3500/41M 有什么区别？3500/40M 是纯接近式监测模块（只能接电涡流传感器），3500/41M 是地震振动监测模块（只能接速度/加速度传感器）。3500/42M 是两者的”合体”——同一个模块既能接接近式传感器也能接地震传感器，四通道灵活配置。如果你的机组既需要测轴振（用接近式）又需要测壳体振动（用加速度），42M 一块板就能搞定，不需要同时装 40M 和 41M。
Q2：176449-01、176449-02、176449-06 这些后缀是什么意思？这些都是 3500/42M 的不同部件号（Part Number），代表不同的硬件版本或配置选项。功能核心相同，区别在于内部元器件批次、固件版本和部分认证组合。采购替换时，建议先确认你现有机架上模块的完整部件号，尽量选同版本。如果只能拿到不同后缀的版本，要确认 3500 机架控制器的固件版本是否兼容——固件低于 v4.2 的老控制器可能无法识别新版本的 42M 模块，出现”模块无响应”的假故障。
Q3：通道”成对编程”是什么意思？能不能让 4 个通道各测不同参数？不能。3500/42M 的通道只能两两配对：Channel 1 和 2 为一组，Channel 3 和 4 为一组。每一对可以同时执行两种测量功能（比如 Ch1&2 测径向振动 + 推力位置），但同一对内的两个通道共享这”两个功能槽位”。换句话说，你可以让 1&2 测径向振动、3&4 测加速度，但不能让 Ch1 测径向振动、Ch2 测推力位置、Ch3 测偏心率、Ch4 测加速度——这四种组合需要两台 3500/42M。
Q4：现场更换 3500/42M 模块需要注意什么？四步走：① 更换前在 3500 Rack Configuration Software 里把当前模块的配置参数导出备份；② 断电后拔出旧模块，检查金手指有无氧化或异物；③ 新模块沿导轨推入槽位，确保完全就位后上电；④ 上电后先观察前面板 OK 灯和 TX/RX 灯状态——OK 灯常亮表示模块自检通过，TX/RX 灯闪烁表示与机架背板通讯正常。然后用配置软件导入之前的参数配置，最后逐一核对各通道的报警设定值和量程。千万别带电插拔——虽然 3500 系列部分模块支持热插拔，但 42M 接的是传感器信号，带电操作可能导致传感器端瞬态过压。
Q5：3500/42M 能不能直接接第三方传感器？取决于传感器规格是否匹配。3500/42M 的接近式输入要求传感器灵敏度为 100 mV/mil（3.94 mV/μm）或 200 mV/mil（7.87 mV/μm），供电 -24 VDC，线性范围覆盖测量需求。如果第三方传感器（如 MTS、Kaman 等品牌）的电气特性与 Bently Nevada 原厂传感器一致，物理接口也能对上（同轴接头），就可以用。但要注意——如果你走的是 API 670 合规认证或客户验收要求，使用非原厂传感器可能影响系统认证的完整性，需要提前和认证方沟通。
