描述
产品详情

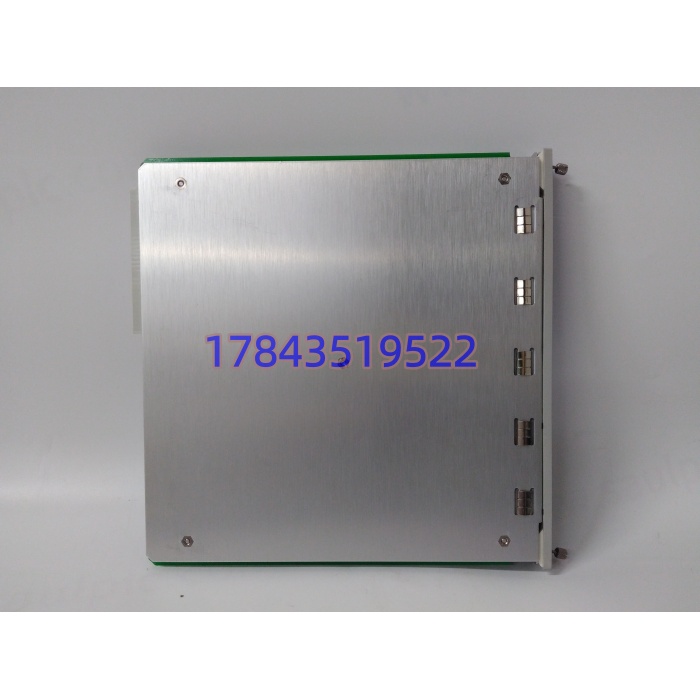

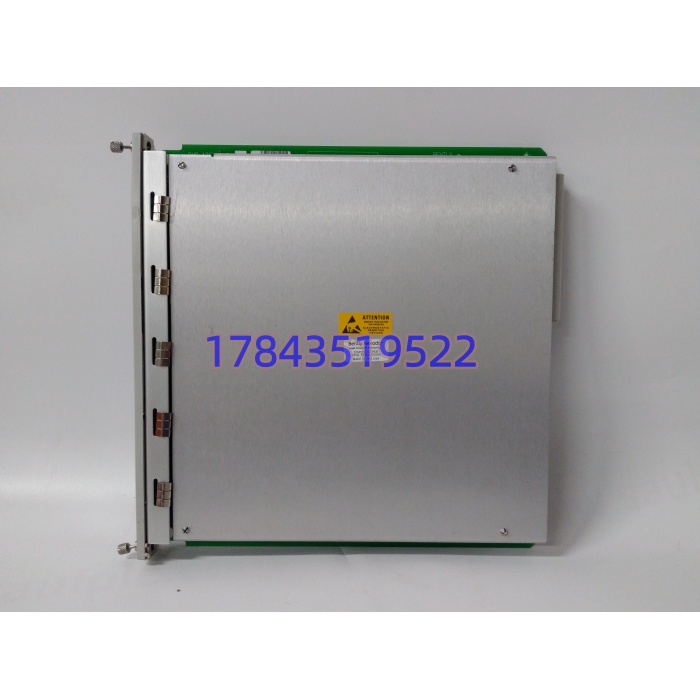

· 型号：3500/32（350032）
· 品牌：Bently Nevada
· 系列：3500 MPS 继电器输出模块
规格参数
| 参数项 | 规格值（以 125712-01 / 3500/32M 为准） |
|---|---|
| 模块形态 | 全高（Full-height），占 1 槽，位于 TDI/网关右侧任意槽 |
| 通道数 | 4 路独立继电器输出 |
| 触点形式 | Form C（SPDT，NO/NC/COM 三端） |
| 触点材质与密封 | 环氧密封机电继电器 |
| 阻性负载容量 | 5 A @ 250 VAC / 5 A @ 30 VDC |
| 感性负载（跳闸线圈） | 2 A @ 250 VAC / 2 A @ 30 VDC（依降额曲线） |
| 触点寿命 | 电气 10⁵ 次@5 A/24 VDC 或 240 VAC；机械 10⁷ 次 |
| 动作时间 | 典型 <10 ms（逻辑触发→触点切换） |
| 带电状态选择 | 每通道拨码可选 Normally De-energized / Normally Energized |
| 逻辑源 | Alert / Danger / Not-OK / PPL，跨通道 AND/OR 编程（3500 Rack Config SW 4.5+） |
| 功耗 | 典型 5.8 W，由机架背板 +5 V / ±12 V 供给 |

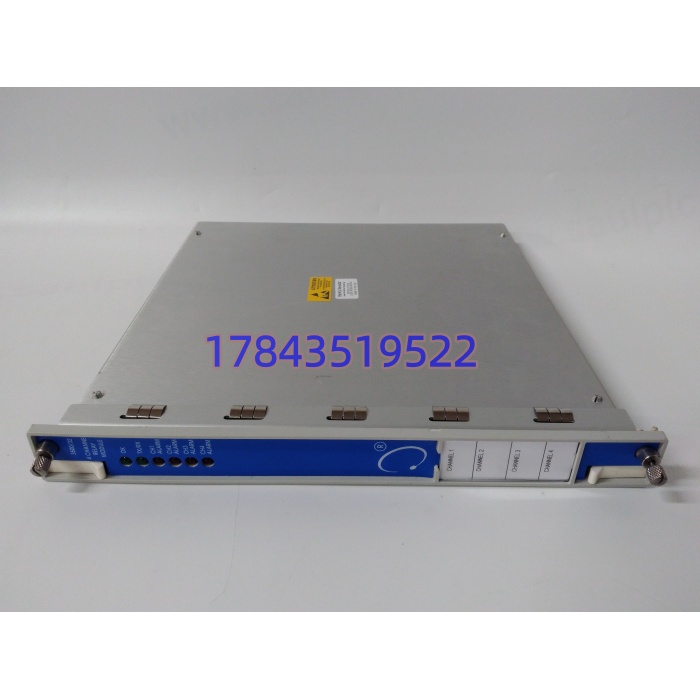

| 前面板指示 | OK（绿）、TX/RX（通讯闪）、CH1–CH4 Alarm（通道报警） |
| 工作温度 | -30 °C ～ +65 °C |
| 存储温度 | -40 °C ～ +85 °C |
| 湿度 | 95% 非凝露 |
| 尺寸/重量 | 241 × 24.4 × 242 mm / 约 0.7 kg |
| 认证 | 标准工业版 CE/UL；-01 尾缀加 CSA/NRTL/C Class I Div 2；系统级 SIL 2（IEC 61508） |
| 配套后板 | 125720-01（4 通道继电器 I/O 模块，可拆卸端子） |
产品介绍
从维护者视角看，3500 系统里最“低调且要命”的往往是这块继电器卡——振动监测器 42M 算得再准，最后让主汽门真正关下来的，是 3500/32 触点断开那一瞬间。现场实测发现，好几次“振动高高没跳车”的事故复盘，根因不是探头也不是 42M 定值，而是 3500/32 某通道触点粘连（感性跳闸回路没加弧压抑制，长期带 220 VAC solenoid 跑），Danger 来了 COM-NC 断不开。原厂在 3500/32M 上把弧压抑制器 250 Vrms 做成标配，老 3500/32 早期批次不一定有，采购翻库存件时要看后标签。
严格来说，3500/32 只在 Rack Configuration Software 里把 Alarm Drive Logic 下装完后才算“活的”；裸卡上电 OK 灯绿只代表卡自身健康，不代表跳闸逻辑生效。对采购的 TCO 意义在：一块卡现场价万级，但汽轮机误跳或该跳不跳一次，火电侧机会成本六位数起。3500/32 目前未整体 EOL，但 125712-01 这个无认证尾缀在原厂渠道已转为按库存分配，CSA 版（3500/32-01-01）交期更长，备件计划要按尾缀分开管，不能统写成“350032 一件”。
应用场景与库存策略
继电器卡触点粘一次，联锁就变“假安全”。某个项目里碰过：燃气轮机联合循环调试，轴振 Danger 触发后 DCS 收到跳闸指令但主汽门没动，查下来是 3500/32 CH2 触点碳化粘连，NC 断不开——机组靠人工拍就地急停，差点烧轴瓦。
- 火电汽机保护：3500/42M 径向振动 Danger → 3500/32 出 1oo2 跳闸干接点去 ETS → 非它不可（API 670 要求保护系统最终执行层独立继电器）→ 建议每机架按“占用槽数+1”冷备，A 类管理，且 125712-01 与 125720-01 成套备别只备前卡。
- 石化离心压缩机组：振动/位移/键相多通道做 2oo3 投票输出 → 3500/32 单卡 4 通道不够就并 2 张卡分担 → 建议按机组跳闸回路份数备 N+1，翻新品只允许进检修周转不允许进机组旁仓。
- 老厂 3300 改 3500：原 3300 继电器盘不能沿用，3500/32 是新机架标准输出层 → 项目验收前落 1 件现场仓现货，别等质保期过才补。
- 北美认证项目（Class I Div 2）：必须 3500/32-01-01（CSA/NRTL/C）不能拿 01-00 顶 → 库存标签写清尾缀，混发会被 HAZLOC 审计打回。
- 双卡冗余配置：两张 3500/32 做同样逻辑分驱两套跳闸电磁阀 → 建议共享池备 2 件，单一尾缀断供时至少能保一台机组。
真实案例：内蒙某自备电厂 350 MW 汽机，3500 机架配 1 张 3500/32 做轴振高高跳 ETS。运行第 7 年某夜负荷 280 MW，#2 轴振 Danger 动作，ETS 未收跳闸令，运行人员手动打闸。拆 3500/32 发现 CH3（对应 #2 轴振）COM-NC 触点表面碳化，万用表蜂鸣导通。查图纸该回路带 220 VAC 主汽门电磁阀，原设计没加外部 RC 吸收，长期拉弧。事后该厂把 3500/32 提级 A 类，每台机冷备 1 张 125712-01 + 1 张 125720-01，并在所有跳闸干接点并联压敏电阻。一次误跳避免不了，但该跳不跳那次按非计划降负荷折算机会成本约 38 万
