描述
产品详情

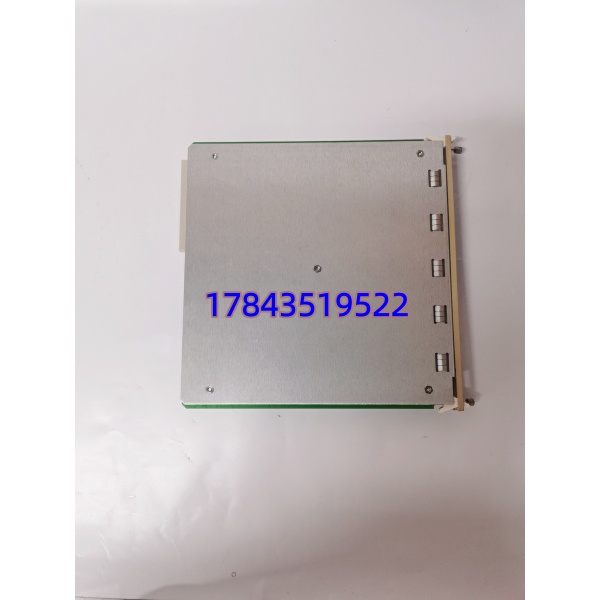

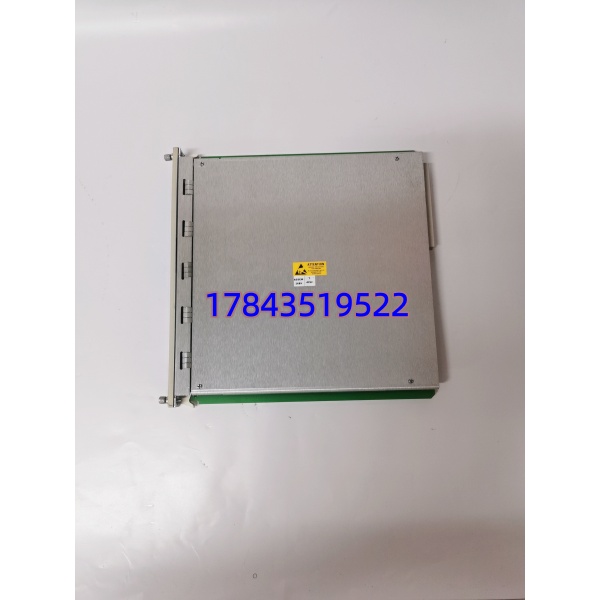

· 型号：3500/32（P/N 125712-01 / 125712-02 等依 Option 及 Rev）
· 品牌：Bently Nevada（Baker Hughes / GE Digital）
· 系列：3500 Series — Relay Module (4-Channel)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | Bently Nevada 3500 Series 4-Channel Configurable Relay Output Module |
| 模块型号 | 3500/32 |
| 典型订货号( P/N ) | 125712-01（标准 I/O 版）/ 125712-02（部分区域含 Conformal Coat 或特定 Firmware）——以现机架拆下标签 Rev 为准 |
| 适用机架 | Bently Nevada 3500/01 或 3500/02 框架（全高 19″ 或 compact），插入任意 I/O Slot（非 Slot1 RIM/Slot2 TDI 专用位） |
| 继电器通道数 | 4 独立通道，每通道 1× SPDT (Form C：常开 NO / 常闭 NC / Common) |
| 触点额定 | 2 A @ 30 V DC / 0.5 A @ 125 V AC（阻性负载）；建议降额用于感性负载并加续流/RC 吸收 |
| 可编程功能 | 每通道可分配为 Alarm A/B、Danger(Trip) A/B、OK Status、or Disabled；支持 1oo1 / 2oo2 (非-vote) 逻辑 per API 670 |
| 与监测卡联动 | 接收 3500/42M(轴振/轴移)、3500/53(偏心)、3500/45(差胀)等卡表决后的 Alert/Danger 标志经背板 |
| 状态指示 | 前面板 LED — 每通道 Relay Energized (Green/Red per config)、Module OK (Green)、Fault (Red) |
| 自检/诊断 | 上电 BIT 检测线圈/触点路径；通信丢失时按组态 Hold Last State 或 De-energize (Safe) |
| 热插拔 | 支持在线插拔更换（Trip 状态由其余表决卡保持——建议更换在非 Trip 事件窗口） |
| 供电方式 | 3500 机架背板 5V 逻辑（典型 ≤ 3 W） |
| 工作温度 | 0℃ ～ +65℃（柜内），Conformal Coat 版可扩展 |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH，非冷凝 |
| 安规/标准 | 符合 API 670 (Machinery Protection System)、IEC 61508、CE、cULus、ATEX/IECEx（配合认证机柜） |
| 配套端子 | 3500 系列端子块（依机架版本——固定螺丝端子或 DIN 插头） |
| 安装方式 | 插入 3500 I/O Slot，带锁定杆 |
| 尺寸/重量 | ≈160×30×230 mm / ≈0.25 kg |
产品介绍
现场碰过一个 300MW 机组——3500/42M 监测 #1 瓦X/Y 轴振，3500/32 做 2oo2 Danger Trip 驱动主汽门 ETS 电磁阀。大修做 Trip Test 发现 Ch.2 触点阻值漂到 65Ω（正常 <50mΩ 新继电路），ETS 柜内串联回路压降临界致偶发”Trip Fail”报警。继电器模块干的活就是 3500 保护逻辑的”最后执行手脚”：振动超限经监测卡表决→背板送 Relay 卡→物理 SPDT 切断/报警。故障模式通常是继电器机械寿命耗尽（百万次动作）或触点氧化——静默运行多年突然某通道拒动，建议每半年做全通道 Trip Test（Rack Config Software 可强制每个通道）。
原厂对部分早期 Rev（125712-01 初代）转 Legacy，新推 3500/33 高密版但插槽兼容可并存。市面流通多为 NOS 及测好拆机，采购必要求插回原 3500 机架识别正常 + 触发 Alarm/Danger 验证对应继电器吸合及触点 <50mΩ 导通截图。按 ABC 分类——3500 保护继电器归入 A 类（API 670关键保护），建议每 3500 保护机架或每 2–3 套同类配置备 1 件 Buffer Stock（注意与现网完整 Rev 一致）。TCO 算一次汽机/压缩机超速或振动拒动致设备损毁，不是单卡价。
