产品详情

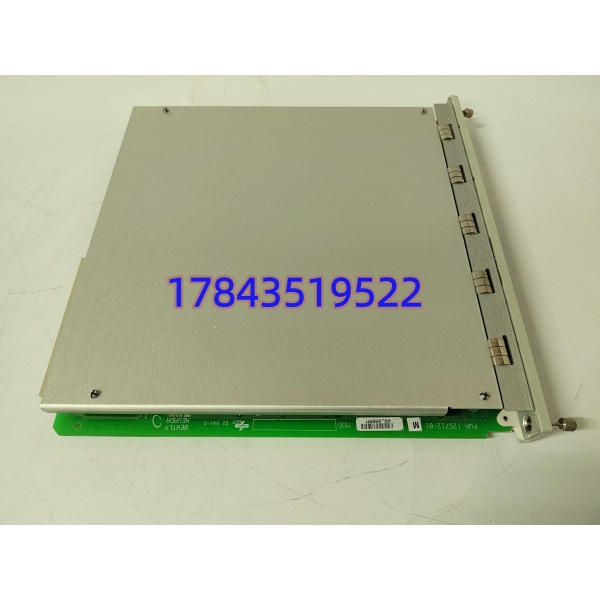

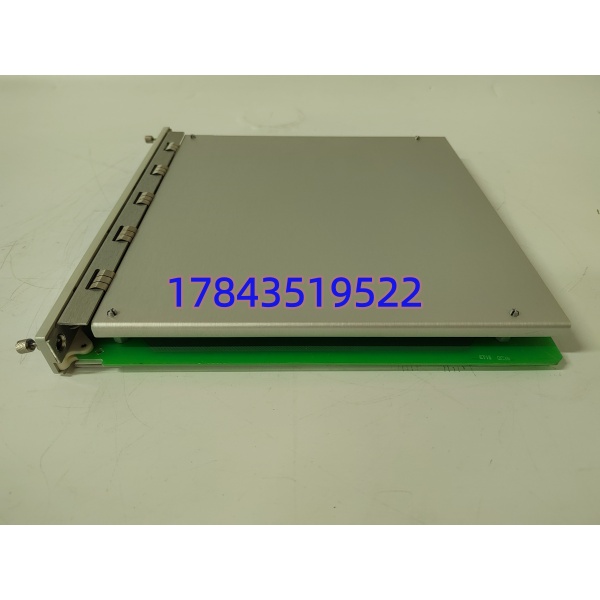

· 型号：3500/32 125712-01
· 品牌：Bently Nevada（本特利内华达，现属GE/艾默生）
· 系列：3500
规格参数
- 通道数量：4个独立继电器输出
- 继电器类型：SPDT（单刀双掷），每个继电器可独立编程为常开或常闭
- 触点额定电流：5A @ 24VDC 或 120VAC（也有资料标注最高10A，建议以5A为设计依据）
- 触点额定电压：250 VAC / 30 VDC
- 响应时间：典型值10ms
- 功耗：典型6W
- 工作温度：-30°C ~ +65°C
- 存储温度：-40°C ~ +85°C
- 防护等级：IP20
- 尺寸（主模块）：约241mm × 24.4mm × 242mm
- 重量：主模块约0.7kg，I/O模块约0.4kg

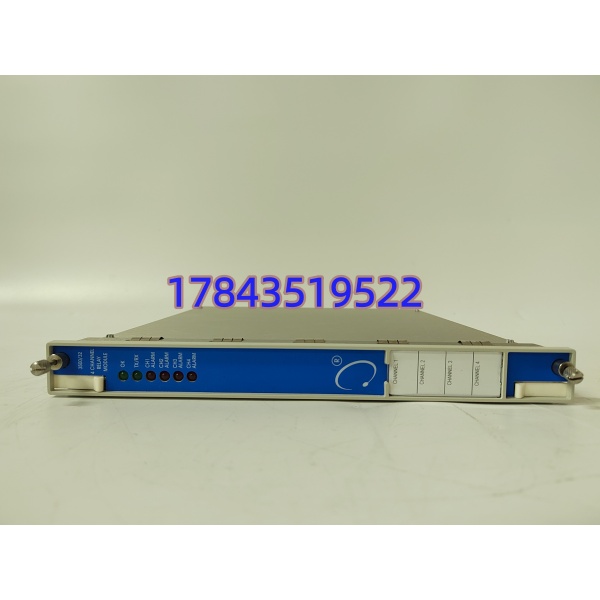

- LED指示灯：OK（模块正常）、TX/RX（通信状态）、CH ALARM（通道报警）
- 继电器触点寿命：100,000次（5A负载条件下）
产品介绍
3500/32 125712-01是本特利3500系列机械状态监测系统中的4通道继电器输出模块。它的位置在3500机架里，负责把监测模块（比如振动监测卡、轴向位移卡、温度卡）判断出来的报警和危险信号转换成实实在在的继电器触点动作，去驱动外面的跳闸回路、报警灯或者DCS的硬接线输入。说白了，汽轮机、压缩机、发电机这些大型旋转设备要不要联锁停机，最后都靠这个模块的继电器动作来执行。
这个模块最核心的价值在于它的“报警驱动逻辑”——每个继电器都可以单独编程，选择监测机架里任意一个或几个监测通道的报警或危险状态做“与”或者“或”的逻辑组合，再决定这个继电器什么时候动作。比如做“二取二”逻辑——两个轴承振动同时超危险才跳机，防止单通道误报导致非计划停机。这功能对电厂、化工厂的机组保护来说，就是最后一层保险。
应用场景与行业案例
痛点切入
干过电厂汽轮机保护的人都知道，最头疼的就是误跳机和非计划停机——轴承振动信号偶尔跳变一下，或者某个探头接触不好，如果继电器模块的报警逻辑直接是“一报就跳”，那一个月能给你跳三五次，每次重新并网折腾两三个小时，几十万的电量损失就没了。反过来真到了轴承磨损严重的时候，如果继电器逻辑配置不对该跳没跳，那可能就是轴瓦烧了、大轴弯了的恶性事故。
典型场景
- 汽轮发电机组振动保护：汽轮机前后轴承、发电机轴承装了好几个振动探头，振动监测卡算出来的幅值超过报警值或者危险值，3500/32模块的继电器动作，一路去跳ETS（紧急跳闸系统）电磁阀，一路去DCS报警，一路亮就地指示灯。维修人员看一眼继电器上的CH ALARM灯就知道哪个通道触发了，不用翻半天记录。
- 压缩机轴位移联锁：离心式压缩机推力轴承磨损会导致转子轴向窜动变大，轴向位移监测卡一报危险，这个模块直接切断压缩机主电机接触器，防止推力瓦烧毁。新疆一个天然气处理厂曾经因为这类继电器模块故障导致压缩机未及时跳机，推力瓦烧了，检修花了3周。
- 风机轴承温度保护：引风机、送风机轴承温度如果超了，温度监测卡判断超限后通过这个模块的继电器输出，控制润滑油泵或者直接停机。
- 发电机定子冷却水流量低联锁：冷却水流量低信号进了3500系统，监测卡判断后通过这个模块的继电器输出跳发电机励磁开关。
真实案例
西北某个300MW电厂，前年#2机组并网后不到2小时，轴承振动突然从正常运行值涨到了报警值，但没有触发跳机。运行人员看到DCS报警后通知检修，值班工程师老赵到现场一看，3500机架上振动监测卡的通道报警灯亮了两个，但3500/32继电器模块的输出灯没亮，ETS没动作。
老赵用3500机架配置软件连上去查报警驱动逻辑，发现当初组态的时候把4个轴承振动的“危险”信号都拉进了继电器1的逻辑里，选的是“AND”——等于说要4个轴承同时超危险才跳，明显是逻辑配错了。改回“OR”之后现场模拟振动信号，继电器动作正常。
老赵事后跟我说：“还好那天发现得早，要是真等到4个轴承全超危险才跳，轴瓦早烧干净了。这种模块的报警逻辑组态，不亲自拿软件过一遍，光看图纸真不靠谱。”后来他们厂里规定了所有3500/32的报警逻辑必须做模拟信号注入测试，确认逻辑正确才能投运。
