描述
产品详情

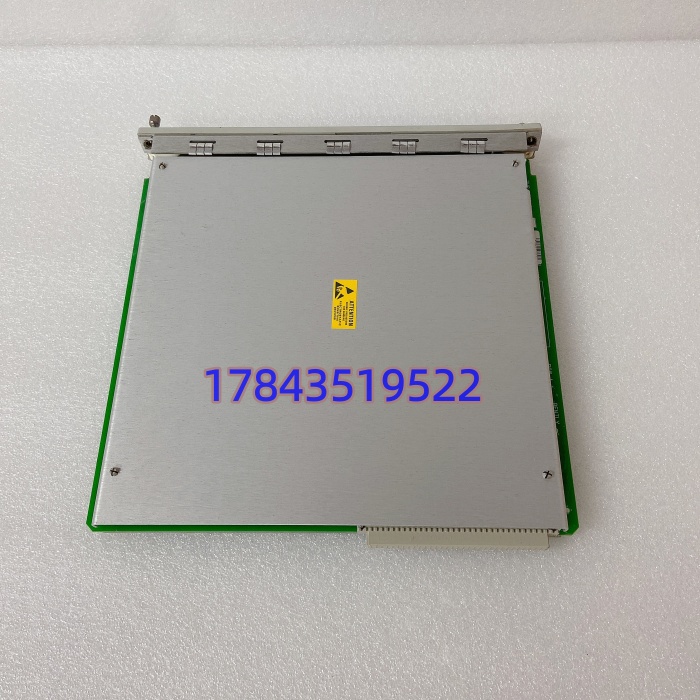

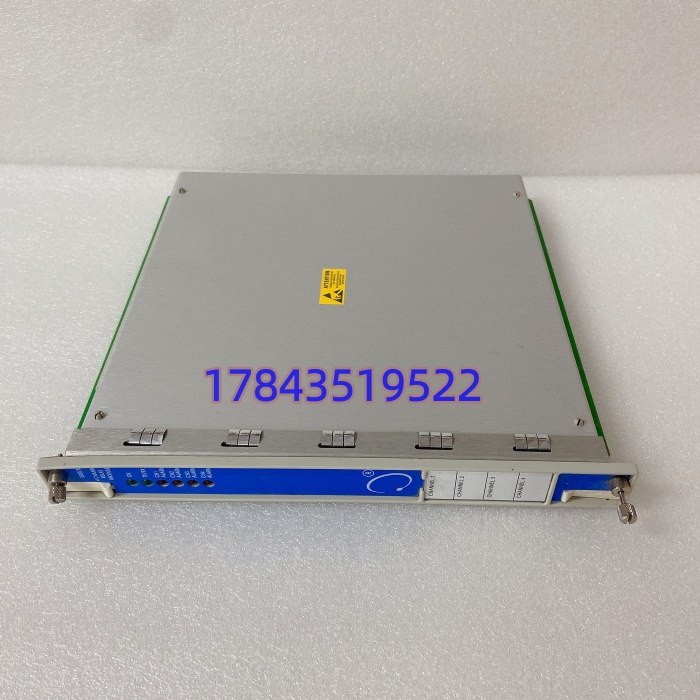

· 型号：3500/32（部件号 125712-01）
· 品牌：Bently Nevada（Emerson Automation，原Baker Hughes/GE旗下，美国内华达州原产）
· 系列：3500机械保护系统（TSI，汽轮机监测仪表）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 4通道可编程继电器输出模块（4-Channel Relay Module，全高卡full-height） |
| 完整型号写法 | 3500/32，部件号/订货号 125712-01（注意：用户写的350032是3500/32无斜杠的行业简写） |
| 制造商 | Bently Nevada（现Emerson Automation；Baker Hughes/GE时期原厂），美国Minden工厂 |
| 安装位置 | 3500机架全高槽位，TDI/22M右侧任意插槽（接口模块后），支持热插拔RIUP |
| 通道与继电器 | 4路独立通道，每通道含2个SPDT（单刀双掷）机电继电器，软件级联为DPDT（双刀双掷） |
| 触点形式 | Form C（NO/NC/COM），可配置为常开NO、常闭NC、脉冲模式，正常带电/不带电可选 |
| 触点额定值 | 阻性：5 A @24 VDC或120 VAC（最大开关功率DC 120 W / AC 600 VA）；严格来说，它只在非危险区认证120 VAC/240 VAC，危险区分区要外扩安全栅，请以原厂手册为准 |
| 触点寿命 | 电气寿命100,000次@5 A 24 VDC/120 VAC，机械寿命20×10⁶次（无负载） |
| 逻辑与表决 | 背板接收≤16个监测通道报警/危险，可编程AND/OR报警驱动逻辑，支持1oo1/1oo2/2oo3/2oo2表决 |
| 诊断与自测 | 连续线圈开路检测、触点粘连诊断、强制安全态（fail-safe停机），前面板OK/TX/RX/CH Alarm LED |
| 供电与功耗 | 背板24 VDC取电（18–32 VDC机架电源），典型功耗≈6 W（所有继电器吸合） |
| 隔离 | 通道间及通道–机架：1500 Vrms隔离（触点–线圈光电隔离），干触点完全电气隔离 |
| 指示灯 | OK（模块运行/自诊）、TX/RX（背板通信）、CH Alarm（每通道报警激活/旁路/故障三色或独立LED） |
| 工作环境 | -30 °C至+65 °C工作（-22至+150 °F），存储-40至+85 °C，95% RH非冷凝，IP20机架内 |
| 封装与防护 | 环氧密封（potting）防尘防潮抗振，欧式背板连接器，现场接线通过机架端子排（无后卡，全高单卡） |
| 兼容软件 | 3500 Rack Configuration Software v4.5及以上，System 1集成，API 670 Ed.8兼容 |
| 生命周期状态 | 原厂已停产（Discontinued，Legacy经典系列但全球存量巨大），官方无直接PIN替代，备件流通拆机/冷备 |
产品介绍
从E维护者视角切入：现场实测发现，3500/32 125712-01在TSI机架里干的是“最后一道物理执行”——监测卡算完振动超标报警是逻辑层，真正把干触点甩去ETS跳汽轮机主汽门的是这块继电器卡。某个项目里碰过，沿海电厂#1机小修后复役，振动监测一切绿但ETS就是不收“TSI OK”连锁，追半天才发现3500/32上CH1 Alarm LED常亮、OK闪红：继电器线圈开路自检报故障，模块按fail-safe强制触点打NC进停机安全态，硬生生拦住一次误启动。作为全高环氧密封机电继电器，它比固态继电器在ETS里更受信任——干触点隔离30 VDC以上、触点粘连带诊断，API 670里写死了TSI执行层要“失效安全+可诊断”，3500/32正好踩中这两点。严格来说，它只在固件匹配机架配置软件v4.5以上支持2oo3表决和脉冲模式，老v3.x能做AND/OR但丢高级诊断，请以原厂手册为准。
供应链上看，原厂早停了新产，现在全靠二手拆机和冷备周转，划ABC的A类没跑：继电器卡挂了=TSI报警传不到ETS，要么降负荷运行（TSI信号失效触发AGC扣分），要么硬着头皮屏蔽联锁（HAZOP里叫“运行不带最后一道保护”，动保准拒签）。TCO里一块拆机￥3k–6k，但没冷备时等海外调货6–10周，期间机组只能限负荷或开TSI旁路（签临时变更单+仪控双监护）。Last-time-buy按在线机架槽位×1.2囤，多出的0.2当Buffer存防静电袋放TSI机柜旁备件盒——现场实测发现，环氧密封卡在控制室干燥柜放五年触点簧片也不氧化，但插上去前必须用3500 Config软件测线圈导通+触点动作≤10 ms，别盲插救火时空线圈开路。
应用场景与库存策略
痛点很直白：3500/32 125712-01是TSI→ETS/DCS的物理执行桥，原厂停产后交期＝无新货，备件商现货要验成色/环氧封皮无裂纹/继电器次数（拆机常带10万次电气寿命残值）；现场OK灯红闪报“Coil Open”或CH Alarm常亮，没有冷备就只能软件旁路TSI联锁（签临时变更单+运行主任签字），在超超临界机组并网态旁路TSI报警=失去振动/位移保护，动保准直接亮黄牌，停机损失按十分钟算六位数起。
典型场景与备货建议：
- 火电/核电：汽轮机/发电机ETS里3500机架插3500/32驱4路DPDT去主汽门跳闸电磁阀、SOV、声光报警盘，非它不可因API 670要求TSI执行层干触点+fail-safe+2oo3表决（三机架各一块做1oo1或配对成2oo3）。建议每套3500按在线全高槽位×1.2做Last-time-buy囤货，存防静电袋+控制室备件柜1件冷备Buffer，RIUP可热换但现场实测发现热换时短暂触点抖动会误跳ETS，稳妥短停TSI 30秒（汽机未挂闸态）换完测CH Alarm脉冲再恢复。
- 油气/化工：离心压缩机防喘振+TSI振动联锁，现场高温高湿但环氧密封抗得住，3500/32接去ESD做机组跳闸和防空转报警，非它不可因3500 TSI是API 670标配且继电器可级联DPDT驱24 VDC SOV直接。建议ABC划A类，安全库存留1冷备+季度上机架测OK绿+TX/RX闪+CH Alarm可软件强制置位看触点动作（万用表测NO/NC通断），由供应商代管VMI做拆机轮换，到货要求附Config截图证4通道线圈OK+触点动作≤10 ms。
- 冶金/造纸：轧机主电机/风机TSI用3500/32做轴承振动报警去DCS光字牌，Zone 2区装IP20机架门加锁；采购时确认是部件号125712-01（不是旧125xxx混用），要求原厂标签Bently Nevada紫底白字激光蚀刻清晰+环氧封皮无气泡开裂（翻新常重注环氧盖不住老裂纹），到货存干燥柜15–25 °C别碰静电。
真实案例：夜班在北方某自备电厂#2机运行态，TSI屏弹“3500/32 Ch2 Coil Fault”，赶去电子间看3500机架，125712-01上OK红灯闪、CH2 Alarm黄常亮——继电器线圈开路自检，模块按fail-safe把TSI OK触点打NC，ETS收不到“TSI正常”直接降负荷到30%运行（AGC撤出力+环保考核预警）。库存写“有备件：3500/32 125712-01全新密封”，从备件盒摸一块Last-time-buy囤的冷备（同批四块三在线一Buffer）。汽机未跳机只是限负荷，趁运行主任签临时旁路单短停TSI 30秒（振动监测不停只是继电器输出隔离），拔旧卡，插新卡，上电OK绿灯稳亮进Rack Config强制CH1–CH4 Alarm置位/复位测NO/NC通断万用表确认，恢复ETS联锁，总干预7分钟回到满负荷，没触发“运行无TSI保护”的黄牌报告。事后把“备件必须同固件大版本（Config v4.5+/v5.x）+环氧封皮完好+继电器次数残值记录”写进采购规范，多囤0.2就是给限负荷夜救火留的保险——某个项目里碰过，大修完发现拆机卡线圈已开路，手边有Buffer换上去省一次临时旁路签字。
