产品详情

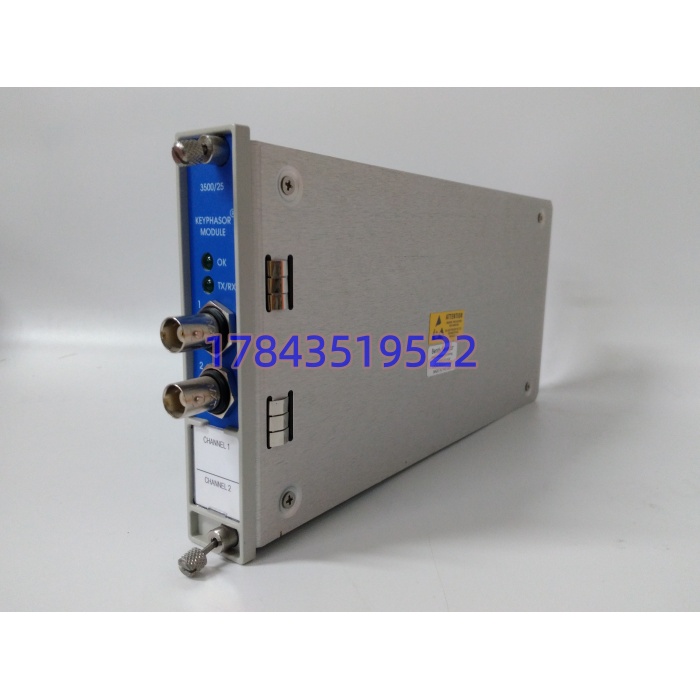

· 型号：3500/25（市场写法 350025、3500-25、3500/25-01-01-00）
· 品牌：Bently Nevada
· 系列：3500 Machinery Protection System
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 模块形态 | 3500 机架半高插槽，双通道 |
| 输入信号源 | 电涡流 Keyphasor 探头（3300 XL 系列）或磁拾音器（Magnetic Pickup） |
| 输入电压范围 | 非隔离 I/O：+0.8 V ~ -21.0 V；隔离 I/O：+5 V ~ -11 V |
| 频率/转速范围 | 1 ~ 1,200,000 CPM（0.017 ~ 20 kHz） |
| 触发门槛 | 自动模式最小 2 Vpp；手动 0~20 Vdc 可调 |

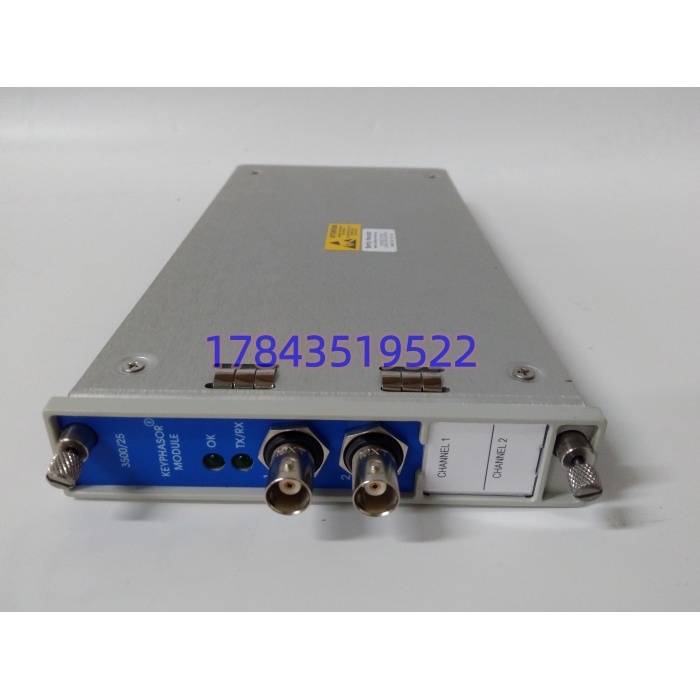

| 缓冲输出 | 2 路前面板同轴，最大阻抗 504 Ω，-24 Vdc / 40 mA/通道 |
| 相位精度 | ±0.1°（以原厂校准报告为准） |
| 典型功耗 | 3.2 W |
| 固件依赖 | 严格来说，老机架识别新批次 3500/25 需背板固件≥某版本，采购二手件务必问清机架固件匹配 |
| 工作温度 | -30 ℃ ~ +65 ℃（非隔离 I/O 版） |
| 认证 | cNRTLus Class 1 Div 2；ATEX/IECEx Zone 2 可选 |
| 向下兼容 | 与 Legacy Keyphasor 及 3500/50 转速卡组态共存，不完全互换 |
产品介绍
（B 技术定位切入）3500/25 在机架里干的是”节拍器”的活——它不给振动幅值，也不算轴位移，只解决一件事：告诉后面所有 42M、62、72M 卡”轴转到哪了”。没有干净 Keyphasor 信号，瞬态频谱（Transient Spectrum）、启停机伯德图、相位诊断全废，API 670 里相位参考那一行直接挂空。它比老 3500/50 多两样东西：每转多事件处理能力、缓冲输出可外送示波器，现场做动平衡的人会念它的好。
从库存经理视角看，这块卡单价中等（渠道现货 2k-6k 人民币，原厂新件按 10-14 周排），但”缺了它整机 Keyphasor 功能降级”的特性让它必须进 A 类。某个项目里碰过：汽机改造把原 3500/50 拆了换 3500/25 做双键相冗余，结果备用槽没备件，一侧探头电缆磨破后机架报单键相运行，System 1 直接禁了相位诊断。停机等件 11 天，动平衡窗口全错。TCO 算下来，备 1 件冷备件的资金占用远低于一次诊断降级带来的检修返工。
应用场景与库存策略
Keyphasor 卡失效不会拍跳闸，但会让”预测性维护”变睁眼瞎——这也是最容易被采购忽略的隐性停机成本：机组还在转，数据已经不可信。
- 火电汽轮机组｜启停机伯德图/极联图采集 → 3500/25 是相位基准唯一来源 → 建议每台机机架备 1 件冷备件，和 3500/42M 同柜存放。
- 天然气管线压气站｜压缩机 TMR 机架三取二 → 键相信号参与相位投票 → 建议按”运行槽位+1″备，冗余机架别共用备件池。
- 石化裂解装置｜大机组 System 1 预测性诊断 → 相位丢了动平衡做不了 → 建议供应商代管 1 件，签 24h 响应，不占自有 A 类库容。
- 海上平台｜燃气轮机附件齿轮箱转速参考 → 补给周期按月 → 安全库存 1 件+新加坡仓寄售。
- 存量老机架（3500/50 升级场景）｜严格来说 3500/25 与 3500/50 不在同槽位完全引脚兼容，换型要改背板组态 → 采购前让集成商出升级 BOM，别单买卡。
真实案例：2022 年华南某炼化汽机车间，2#机 3500 机架第 2 槽 3500/25 缓冲输出同轴座松动，相位信号间歇丢帧。System 1 里伯德图每天凌晨跳点，动平衡工程师以为是转子问题，两次开缸检查花了 90 万。后来仪控班拔卡发现前面板连接器簧片疲劳，从库存调 3500/25-01-01-00 原装件热插拔更换，故障消失。事后他们把”Keyphasor 卡”从 C 类提到 A 类，按机架数量×1.1 备货，并把前面板同轴座列入每次大修目视检查项。
