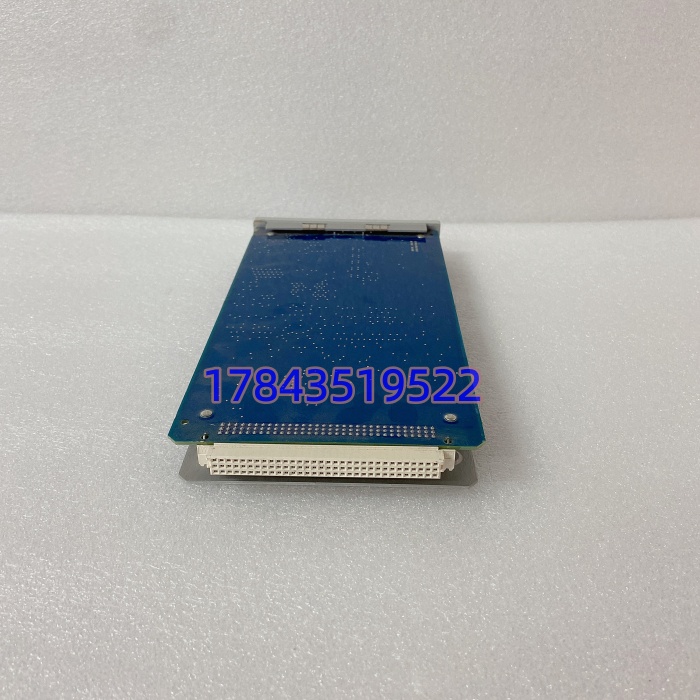

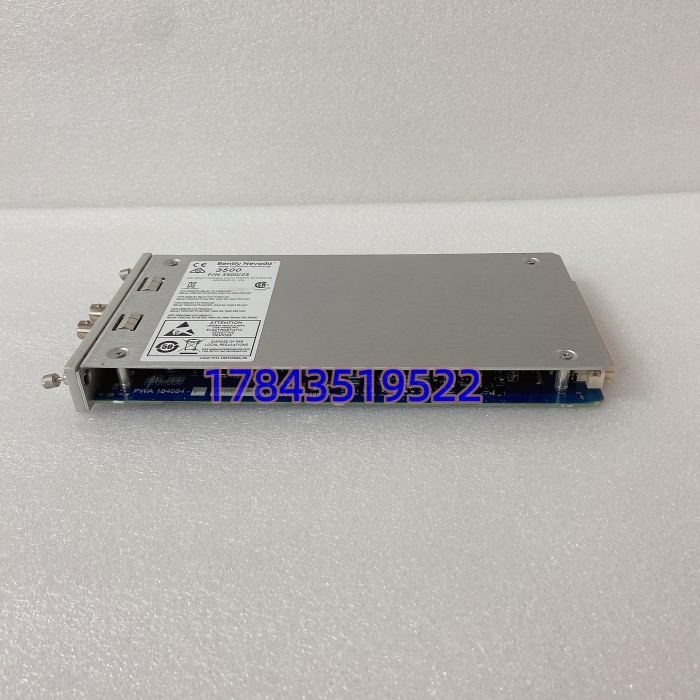

产品详情
· 型号：3500/25（184684-01）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Enhanced Keyphasor Module
规格参数

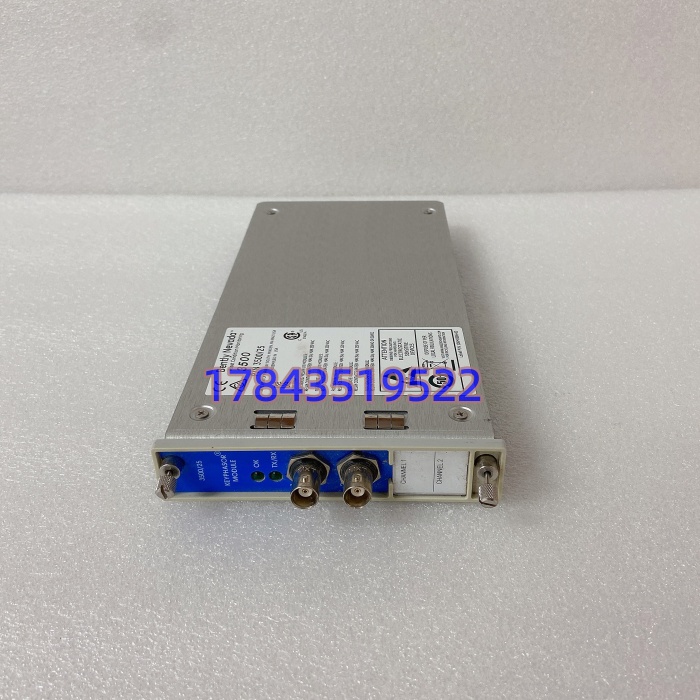

| 参数项 | 规格值 |
|---|---|
| 模块标识 | 3500/25 增强型 Keyphasor，部件号 184684-01（对应 3500/25-AA-01-00：半高双通道+内部端子非隔离 I/O+无 agency） |
| 槽位形态 | 3500/05 机架半高槽，每全高槽经适配器装 2 块；非槽 1（槽 1 是 3500/22M RIM） |
| 通道数 | 2 独立 Keyphasor 输入（可配每转 1 脉冲或每转 N 脉冲折算 1 事件） |
| 兼容传感器 | 3300 XL 电涡流探头（Proximitor 供电）、磁电拾音器（Mag Pickup，>200 rpm 起转） |
| 传感器供电 | -24 V DC，每通道最大 40 mA |
| 输入信号范围 | 非隔离 I/O：+0.8 ~ -21.0 V DC；隔离 I/O（04/05 型）：+5 ~ -11 V DC |
| 输入阻抗 | ≥21.8 kΩ |
| 缓冲输出 | 前窗 2×BNC（50Ω 源阻）+ 背板欧式连接器缓冲，供 3500 内其他监测器及外置诊断仪 |
| 处理功能 | 多事件/转→单事件/转折算、现场固件升级、资产管理数据上报（Enhanced 特性） |
| 功耗 | 3.2 W 典型 |
| 指示 LED | OK / TX RX / 通道 1-2 事件灯 |
| 工作温度 | -30~+65℃（内部端子非屏障 I/O）；屏障 I/O 版 0~65℃ |
| 环境 | 5–95% RH 非凝露，Conformal coating 防潮 |
| 尺寸重量 | 半高约 150×100×50 mm，≈0.5 kg |
| 认证 | 可选 cNRTLus C1D2 / ATEX IECEx Z2（184684-01 本身 00 无 agency） |
| 生命周期 | 3500/25 增强型仍列 BN 成熟产品线但 184684-01 这一 I/O 配置已归 Limited 尾段，原厂新造按单询价，走 Surplus/Refurb 为主（请以 bntechsupport.com PCN 为准） |
产品介绍
B 技术定位切进来：3500/25 在 TSI 柜里干的事很窄但不可替代——它不测振动幅值，只负责把“轴转到键槽正对探头”那一瞬间变成精准的 TTL 级数字边沿，给 3500/42M 的 1X 矢量解调提供相位零位。老 330MW 机组启停机做动平衡，没有干净键相，1X 相位角漂 10° 动平衡配重就反着加，转子返修一次几十万。现场实测发现，这卡最阴的故障是“半死”：OK 灯绿，但某通道磁电拾音器供电内部 24V 稳压管漏电，探供电跌到 18V，低速盘车（<200 rpm）磁电探头不出信号，启机到 600 rpm 才突然有键相，RMS 振动幅值能对但相位在盘车段全丢——这种毛病前卡 LED 不报，只在 System 1 启停机矢量图里露馅。
从 TCO 看，3500/25 前卡+184684-01 后板成套 Surplus 价约 1.8–2.6 万，而一次启停机因键相缺失导致动平衡失败的重启油耗+工时轻松过 10 万。3500 平台 BN 还没像 40M 那样硬停，但 184684-01 这种非隔离内部端子配置在新项目里默认推 184684-02（外部端子更好接线）或 04（磁电隔离），老柜保产留同号备件比改接线划算。翻新版常见手段是换 BNC 座和前窗 LED 板冒充全检，但内部键相边沿整形 ASIC 老化不会暴露到肉眼，验收必须盘车实测低速段（50–150 rpm）出键相才收。
应用场景与库存策略
TSI 柜里 3500/25 184684-01 出问题是什么后果？不是跳机，是启停机矢量分析失效、动平衡相位参考丢、1X 趋势图相位角乱跳，运行人员以为振动大其实是对不准。更隐蔽的是 TMR 配置下（两片 3500/25 并行送主/次键相），一片半死另一片扛着，系统不报故障，但主备键相相位差 5° 没人发现，直到大修抽转子发现平衡块轻微移位。原厂交期按单询价 16–22 周，国内 MRO “现货 9999”是 SEO 蹭词。
- 汽轮机启停机动平衡（3500/42M 做 1X 矢量）：键相零位非它不可 → 建议每 TSI 柜备 1 块 184684-01 Surplus 冷备，固件与现网同代，Rack Config 工程备份键相每转脉冲数。
- 燃气轮机 TMR 键相冗余（两片 3500/25 并行）：主备键相必须同部件号同 I/O 类型 → 建议成对备（2 块 184684-01），区域备件中心代管，ABC-A 类。
- 压缩机组磁电拾音器键相（选 04 隔离 I/O 才对，184684-01 非隔离接磁电易地回路干扰）→ 这种场景别囤 184684-01，备货前先核对现网 I/O 类型是 01 还是 04，错号等于错备。
- 老 3500/05 14 槽机架改造过渡：前卡升新型号需同步换 I/O 后板 → 备货单把“3500/25 184684-01（内部端子非隔离）”红字锁死，防供应商拿 184684-02 外部端子顶。
- EPC 存量维护包：按“3500/25 在用 N 块备 ceil(N×0.15)+1”囤同号，末采预警期走战略囤货。
真实案例：2025 年春，华东某 9F 燃机 TSI 柜，#1 键相通道 3500/25 184684-01 内部探供电稳压支路老化，盘车 80 rpm 无键相、600 rpm 恢复，启机振动 1X 相位在 80–600 rpm 段缺采样，动平衡承包商按错误相位加配重 12 g，高速振动反升 8 μm。备件库查“3500/25”有 1 块，拆包是 184684-04（隔离 I/O 磁电版），插非隔离探头报 I/O type mismatch 不起。从天津调 184684-01 Surplus 件空运，停机 14 小时，启停油耗+动平衡重做约 31 万。复盘后他们把 3500/25 按“前卡号+184684-01 后板号”双字段管，每柜冷备 1 块同号、季度点检加“盘车 50 rpm 出键相”自测。
