产品详情

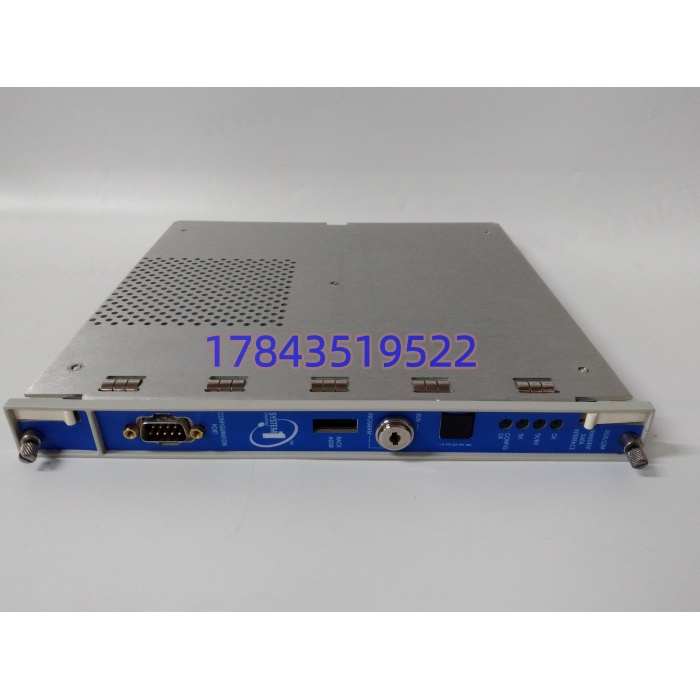

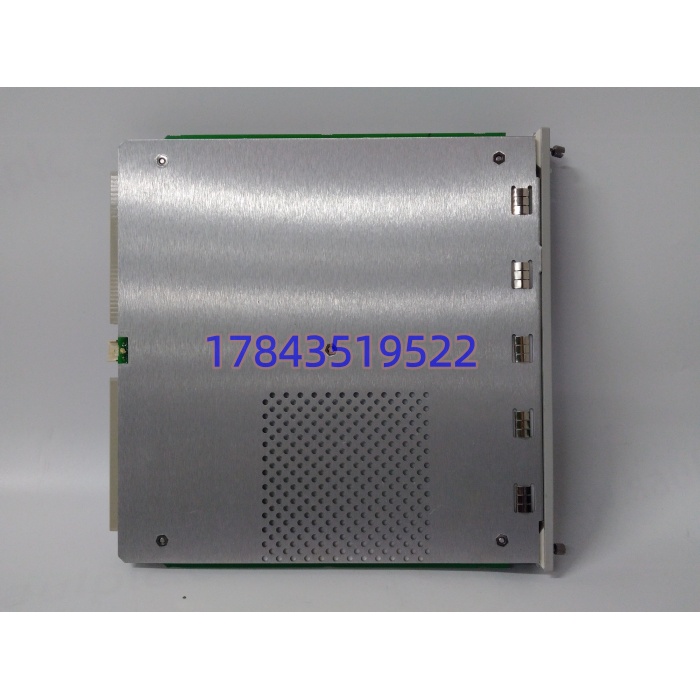

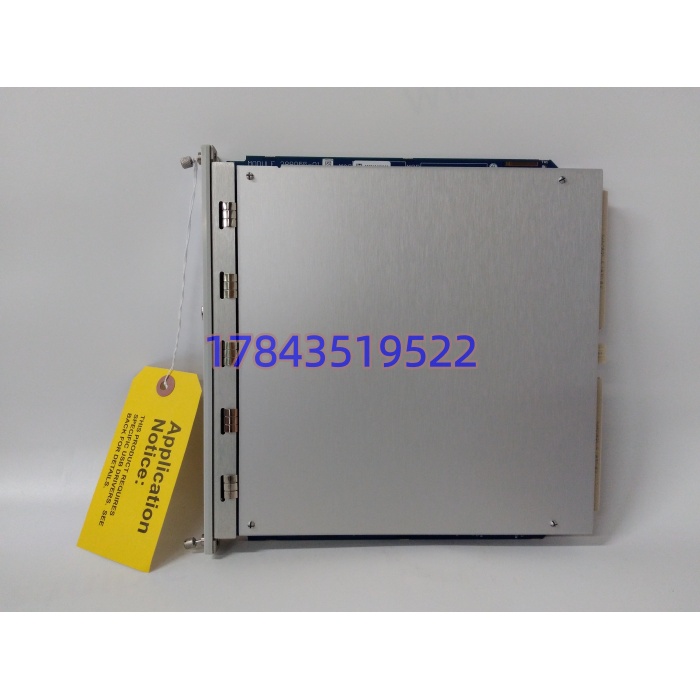

· 型号：3500/22M（零件号常见 138607-01 / 138607-01AA，依选项盘）
· 品牌：Bently Nevada
· 系列：3500 Machinery Protection & Condition Monitoring System
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 模块定位 | TDI（RIM + 通信处理器合体） | 替代 3500/20 RIM + TDXnet 组合 |
| 安装槽位 | 3500 机架 Slot 1（紧邻电源） | 每机架强制 1 块，不可省 |
| 背板交互 | 与 M 系列监测器（40M/42M/53 等）通过机架背板 | 不直接接探头，VT |
| VT/OUT/COM 不是它的端子 | ||
| 以太网接口 | 2 × 10/100BASE-TX RJ45（主模块，支持冗余） | I/O 子卡可选 |
| 可选 100Base-FX 光纤 MT-RJ | ||
| 前面配置口 | 前面板 USB-B + RS-232 | 组态软件直连用 |
| 静态数据采集 | 标配（振动/位移/温度/转速过程量） | 100 ms 点距 |
| 动态/瞬态波形 | 选配，需 Channel Channel Enabling Disk | 最高 102.4 kHz 采样， / 512 样点每转同步 |
| 板载缓存 | 256 MB | 约 10 ch × 25 s @10 kHz 波形（依启用通道数变） |
| 支持监测器数 | 最多 8 个 M 系列模块 | 满机架 16 槽扣除电源/DI/DO 后实际约束 |
| 功耗 | 典型 7.7 W，最大 10.5 W（+5 V@1.5 A，+24 V@0.2 A） | 3500 背板供电，不独立取电 |
| 工作温度 | -30 ℃ ~ +65 ℃（运行） | 存储 -40 ~ +85 ℃ |
| 尺寸/重量 | 241.3 × 24.4 × 241.8 mm / 0.91 kg | 半高单槽前卡 + 后 I/O 子卡 |
| 协议 | BN Host、BN TDI、Modbus TCP、OPC UA（视固件） | System 1 走 BN TDI 专有 |
| 安全认证 | CE、CSA、ATEX Zone 2、IEC 61508 SIL 2 | TMR 版本（-02 后缀）可扩到 SIL3 场景 |
| 关键标准 | API 670（4th Ed.）机械保护系统通信层配套 | 不参与跳闸链，但断它=诊断盲 |
产品介绍
3500 机架里最容易被当成”通信卡随便替”的，就是 3500/22M。但它不是普通以太网网关——它蹲在 Slot 1，是 RIM（机架接口模块）和 TDXnet 通信处理器的合体，背板周期扫所有 M 卡的诊断字和静态量，前面板 USB 做本地组态，两个 RJ45 把数据双路上送 System 1 或 3500 Config 软件。严格来说，它不在自动保护链路上（TDI 挂了机组保护照跳），但没了它，启停机瞬态波形、报警前后 10 分钟趋势、键相轨道图全断，预测性维护直接瞎
瞎一半。
从库存经理视角看，这块卡的 ROI 不在单价（贸易商全新 1.2–2.0 万区间浮动），而在它决定了”机组出了事能不能复盘”。某个项目里碰过：老厂 3500 机架 TDI 用了 11 年，CONFIG OK LED 开始闪，System 1 里波形掉帧，维护班以为是交换机问题，换交换机、换网线、查 VLAN，耗了两周；最后拔下 TDI 看金手指氧化层才定位。自那以后我们把 TDI 列入 A 类 5 年强制轮换件，比等它死在启机关键时刻再救火便宜得多。TCO 算下来，单机架留 1 块冷备 + 每 5 年主动淘汰在线件，比”坏了再买期货等 8 周”省的是停机电费和启机失败的重试成本。
应用场景与库存策略
350 MW 汽机每次启机是”黄金采样窗口”——差胀爬升、轴振过临界、瓦温阶跃，全靠 TDI 把 42M 的波形抓进 System 1。TDI 一旦 CONFIG OK 闪红，启机数据链断，运行部不敢签字升负荷
负荷，这一停就是班次级损失。更阴的是 TDI 故障往往不报”模块坏”，而是 System 1 里波形时间戳跳变、报警前后数据缺段，没人第一时间怀疑它。
- 电力·汽轮发电机组 3500 机架：Slot 1 强制件，无冗余（除非上 22M 双工需特殊机架固件） → 建议 A 类，单机架现场冷备 1 块裸模块（不带使能盘），全厂 N+1 集中备 1 块。
- 石化·压缩机组状态监测：System 1 做集团级趋统，TDI 是数据入口 → 与供应商签 VMI 代管 1 块，自身零占用，但合同里写清”原厂翻新件不接受，只要全新或原厂认证翻新品”。
- 海上平台·透机 3500 保护盘：盐雾环境金手指老化快 → 选 ATEX Zone 2 版本，5 年强制拆检擦金手指，别等 LED 闪。
- 存量老机架（3500/20 RIM + TDXnet 分离架构）：升级到 22M 是正向兼容的，但老 RIM 的机架地址拨码逻辑和 22M 固件默认不同，换卡必须重读机架
架数据库，别”插上就行”。
- 误用警示：采购员把 3500/22M 和 3300 XL
XL 的 330130 延伸电缆放同一张请购单里比价，是两类东西——前者 Slot 1 电子卡，后者探头到前置器的 75 Ω 三轴线，混为一谈会以原厂手册为准吃亏。
真实案例：2022 年某 LNG 接收站 BOG 压缩机，System 1 里连续三周”启机无轨道图”，维保外包商先查 42M（轴振卡）换了两块，没用；又查前置器供电，也没事。停机待修 38 小时，最后厂家远程让看 22M 前面板——TX/RX 常亮不闪，CONFIG OK 慢闪。厦门仓调一块 3500/22M 138607-01 空运，4 小时到现场，热插拔替换（机架在线，保护不中断），System 1 波形恢复。复盘发现：原 TDI 已运行 13 年，板载电容老化导致动态缓存写不进。若按 ABC 法早把它列 A 类 5 年轮替，这 38 小时停机（LNG 气化反输损失）本可免。
