产品详情
· 型号：3500/22M 288055-01（部件号 288055-01，常称 3500/22 TDI）
· 品牌：Bently Nevada（现 Baker Hughes）
· 系列：3500 机械保护与状态监测系统
规格参数
- 完整型号：3500/22M Transient Data Interface Module，Part No. 288055-01
- 安装位置：3500 机架 Slot 1（紧邻电源模块），必须占用此槽位
- 供电方式：3500 机架背板供电，标称 24V DC，典型功耗 ≈10.5 W
- 通信接口：前面板 USB-B（本地配置/数据），后面板 I/O 卡 10/100Base-TX 以太网 RJ-45，可选 100Base-FX 光纤（需对应 I/O 模块）
- 数据功能：采集全机架监测模块（3500/40M、42M 等）的稳态值 + 瞬态动态波形，支持事件触发/阈值触发/定时触发录波
- Keyphasor 支持：最多 4 路 Keyphasor 信号接入（来自监测模块），转速上限视通道配置而定
- 波形采集：支持最多 48 通道同步波形采样（取决于前端监测卡配置及 Option Disk）
- 协议支持：Bently Nevada 专有 TDI 协议 → System 1，部分版本支持 Modbus TCP

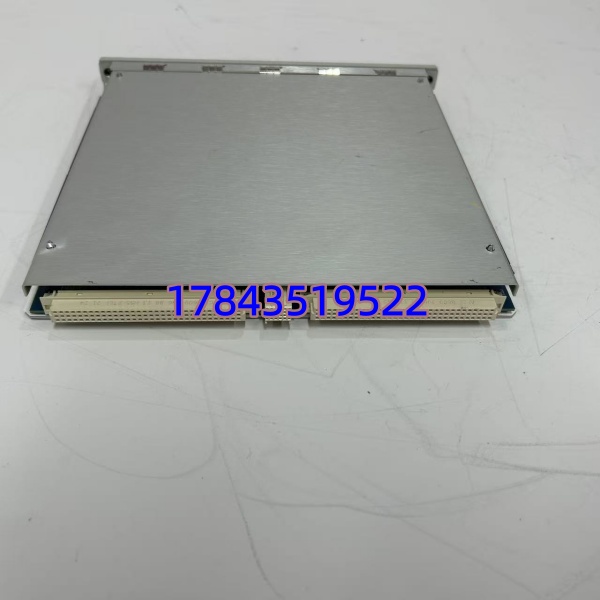

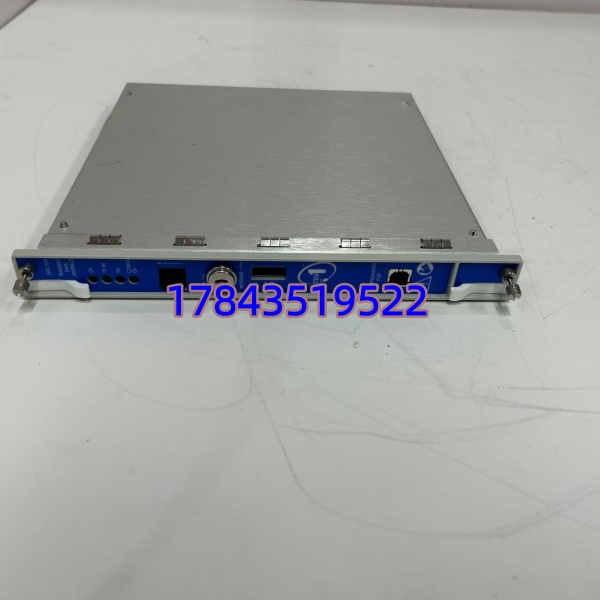

- 前面板指示：OK（绿色）、TX/RX（通信）、CONFIG OK、TM（Trip Multiply）LED
- 工作环境：-30℃ ~ +65℃，5%~95% RH 非凝露
- 认证标准：CE / UL / cUL / CSA，符合 API 670 机械保护系统要求，部分批次带 ATEX Zone 2
- 物理尺寸：约 241×24×242 mm（标准 3500 单槽宽），重 ≈0.91 kg
- 热插拔：支持机架带电插拔更换（不影响保护逻辑，但通信短暂中断）

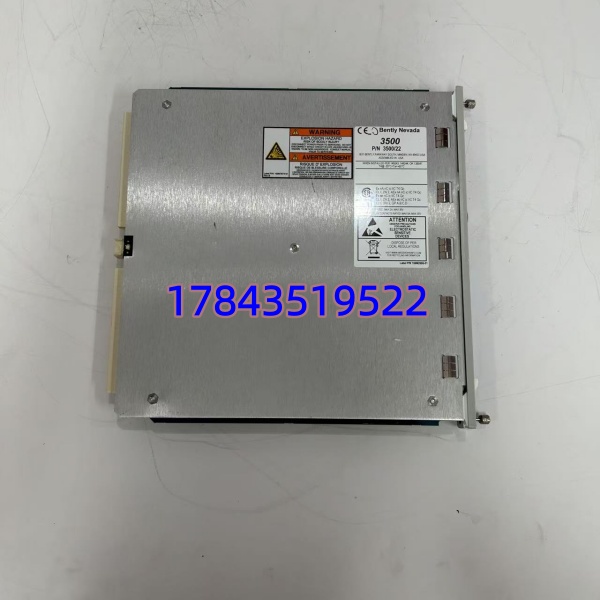

产品介绍
3500/22M TDI（288055-01）是 Bently Nevada 3500 系统的机架接口兼数据网关。它把原来 3500/20 RIM 的基础机架通信功能和 TDXnet 动态数据采集合并在一张卡上——简单说，没有它 System 1 软件就读不到任何振动波形和趋势，3500 机架也做不了远程组态下载。它本身不参与跳闸保护逻辑，所以坏了不会导致误跳车，但会导致状态监测”变瞎”。
坦白讲，和早期 3500/20 RIM 或初代 3500/22（146031-01）比，这款 M 系列 TDI 板载缓冲更大、以太网更稳定，且原生支持高分辨率瞬态波形上传。有一点要注意：若你的机架是老款非 M-series 背板，需核对固件兼容性；换件时建议带 I/O 模块一起确认——有些老机架用的 I/O 卡（RS-232 版）和新 TDI 不匹配。
应用场景与行业案例
我在现场碰到最多的问题是：System 1 连不上机架、波形数据断断续续——九成是 TDI 模块或其后 I/O 通信卡故障。这模块解决的痛点很明确：3500 保护功能正常但状态数据上传中断，无法做预测性维护和启停机波形分析，影响故障溯源。
典型场景：
- 火电/核电汽轮发电机组——3500 机架监测轴振/轴位移，TDI 负责把升速过程伯德图、极座标图所需波形传给 System 1，非它不可。
- 炼化厂离心压缩机组——API 670要求关键机组具备瞬态数据采集，TDI 是合规必配。
- 水电/燃机调峰机组——频繁启停，需记录每次冲转波形做趋势比对。
- 海上平台/严苛区——选 ATEX 版本，配合光纤 I/O 模块抗 EMI。
真实案例：华东某炼化厂催化装置压缩机组，大检修后 System 1 显示”Rack Offline”，振动保护卡一切正常但无趋势。到现场看 TDI 前面板 OK 灯灭、CONFIG OK 闪烁——EEPROM 配置丢失导致和机架版本不匹配。借来一块 288055-01 良品插进去，用 Config Software 重下机架配置（约 3 分钟），OK 灯亮，波形回来。老师傅感叹早该多备一块——这东西不贵，但停机查半天人工费贵多了。
常见问题解答 (FAQ)
Q1：TDI 模块支持热插拔吗？拔掉会影响机组保护？
支持热插拔，插拔时不影响监测模块的保护和跳闸逻辑（TDI 不在保护回路里）。但拔掉期间 System 1 会断连、瞬态数据暂停采集。换完需确认 CONFIG OK LED 常亮，必要时重新下装机架配置。
Q2：288055-01 能直接替换老款 3500/20 RIM（125744-02）或初代 3500/22？
大多数情况可以升级替代，但需注意两点：①机架背板固件最好 ≥ 对应 M-series 要求（以 Bently 发行说明为准）；②老机架若只有 RS-232 I/O 卡需同步换成以太网 I/O 模块（如 149992-01），否则网口不通。不建议混用新老 I/O 卡。
Q3：换新 TDI 后需要重新组态监测通道参数吗？
不需要重新配振动通道阈值——那些存在各监测模块里。但 TDI 自身的通信参数（IP 地址、机架 ID）和 Option Disk 需重新设置或从备份恢复。强烈建议平时导出机架 .bcy 配置文件存档。
Q4：如何鉴别二手/翻新件成色？
- 看前面板螺丝和金手指：微痕正常，烧蚀/严重氧化退。
- 上机架自检：插好后 OK 绿亮、CONFIG OK 绿亮（配置载入后），不报”Module Mismatch”。
- 要求卖家提供通电截图或 Bently Config Software 识别截图，无法识别的大概率是暗病或版本不符。
Q5：TDI 故障有哪些典型征兆？
System 1 持续离线但监测表头显示正常；CONFIG OK LED 熄灭或闪烁；无法 Download 配置；偶尔能通但波形采集失败。先查网线/I/O 卡，再怀疑 TDI 本身。
