描述

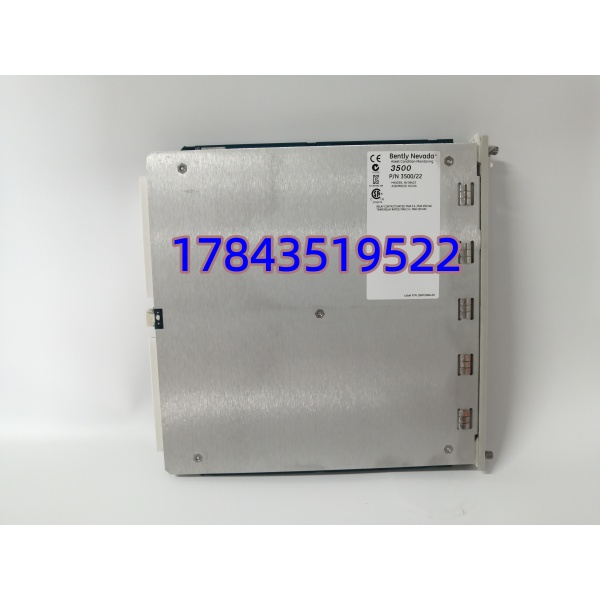

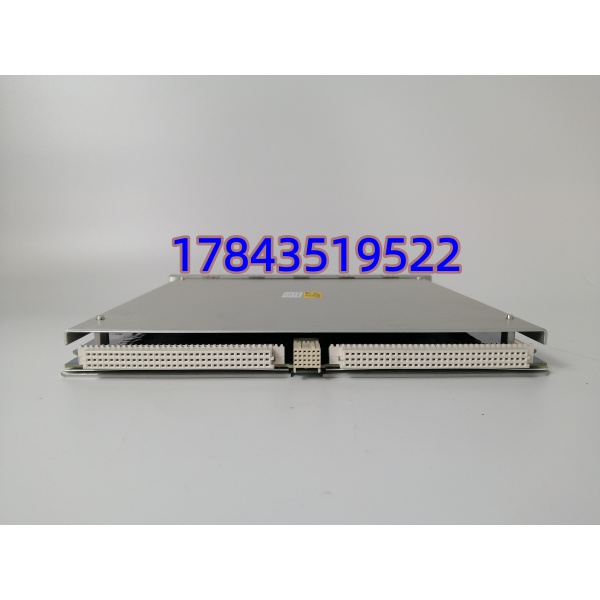

产品详情
· 型号：3500/22M（288055-01）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 机械保护监测系统 · TDI（Transient Data Interface）
技术参数
| 参数项 | 指标（3500/22M 288055-01，配 146031-01） |
|---|---|
| 模块类型 | 瞬态数据接口模块（TDI，替代 3500/20 RIM 并增瞬态捕获） |
| 主模块物料号 | 288055-01（整配号 3500/22M-01-01-00 = 288055-01 + 146031-01） |
| 必配 I/O 子卡 | 146031-01（10/100Base-TX RJ45）或 146031-02（100Base-FX 多模 LC） |
| 槽位 | 3500/05 机架 Slot 1（紧邻 PSU 106M1081-01 / 106M1079-01），每机架 1 块，不占 I/O 槽 |
| 背板供电 | 3500 机架背板 5 VDC（来自 PSU），典型功耗 ≈5 W（含子卡系统渠道标 10.5 W） |
| 上位通信 | 经子卡出 10/100Base-TX 或 100Base-FX，TCP/IP + Bently 私有协议对接 System 1 / 3500 组态软件 / DCS Modbus TCP |
| 本地口 | 前面板 USB-B（组态/调试）、RS232（115.2 kbaud 本地维护） |
| 数据采集 | 稳态（振值/位移/转速/温度）+ 瞬态波形（启停、负荷突变、阈值触发），16 MB 板载缓存 |
| 采样能力 | 多通道同步，瞬态最高 102.4 kHz（依通道启用盘与 FW），支持 16–1024 点/转阶比 |
| 键相 | 兼容 3500/25 键相卡，提供转速/相位基准 |
| 热插拔 | 支持；换件后 System 1 重连，底层监测与继电器跳闸不受影响（TDI 不在保护链关键路径） |
| 指示 | PWR / OK / TX / RX / ERR 前面板 LED + INIT 按钮 |
| 工作温度 | -30 °C ~ +65 °C（渠道常标 0~+65，以 BH 原厂 Datasheet 161581 为准） |
| 尺寸 / 重量 | 241.3×24.4×241.8 mm / 0.91 kg（子卡 146031-01 约 0.2 kg） |
| 认证 | CE / cULus / CSA / ATEX IECEx（依 Option 尾标） |
产品介绍

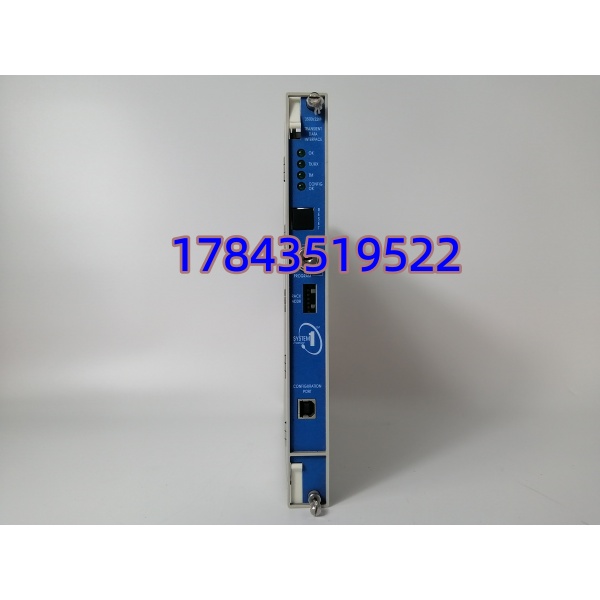

汽机电子间 System 1 半夜断数、Ping 3500 机架 IP 不通——先别动 Slot 2 的 3500/42M 振动卡，绕到机架正面看 Slot 1 的 3500/22M，八成是 288055-01 前面板插的 146031-01 那颗 RJ45 簧片松了半格，或者机房交换机端口协商掉到 10 Mbps 半双工。这块 TDI 在 3500 架构里干的是”整架数据出口+组态入口”的活：背板轮询 Slot 2~14 所有 M 系监测卡（42M/40M/45M/50M），把稳态值缓存在 RAM、把启停瞬态波形塞进 16 MB 板载缓存，经 146031-01 的 RJ45 交给 Cat5e 进交换机上 System 1；它本身不跑保护算法、不驱动跳闸继电器，3500/33 继电器卡和 3500/42M 的 OK 链才是停机关键路径——TDI 死机不会让汽机误跳，但会让预测性维护断档。
采购这件的坑在”主机/整配不分”：搜索结果一半把 288055-01 单主机当”3500/22M 整机 10.5 W 插 Slot 1″卖，另一半把 3500/22M-01-01-00（=288055-01+146031-01）当同物报高价。 严格来说，288055-01 裸买回来如果老柜子前面板子卡槽里 146031-01 没坏，可以只换主机；但如果老柜原本就是 146031-02 光纤子卡，单发 288055-01 不配子卡现场仍不通，必须按老柜子卡槽里实际插的子类发。现场实测发现，同号拆机主机若背板 5 V 取电簧片氧化，3500/42M 冷启动能枚举、运行 4 小时后随柜温上升背板压降从 5.02 V 滑到 4.78 V，TDI 偶发”Config CRC Error”自动重启，System 1 里表现成”断数 3 秒自恢复”而非全断，这种暗病桌面量通断测不出，必须上 3500/05 测试机架挂真实 42M 卡跑 24 小时满通道瞬态触发。原厂该件归成熟生命周期，新项目迁 System 1 新架构会建议走 3500/22M 新 Option 或 3500/92 网关补充，老柜备库走 New Surplus 或带 Slot1 枚举+瞬态抓波报告的拆机良品。
