描述
产品详情

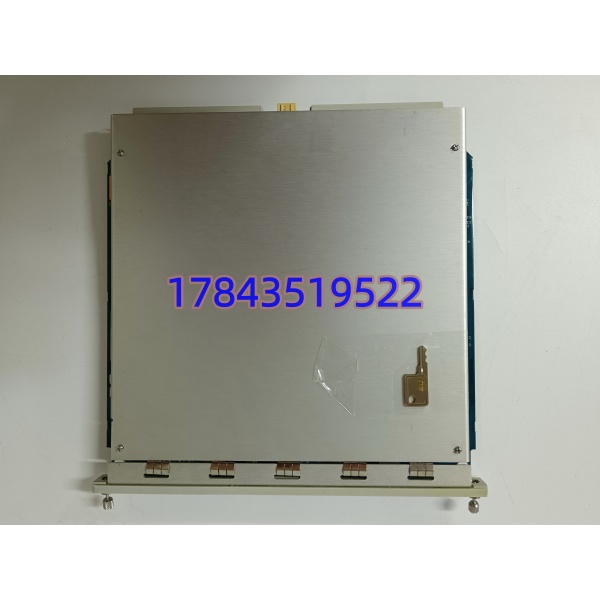

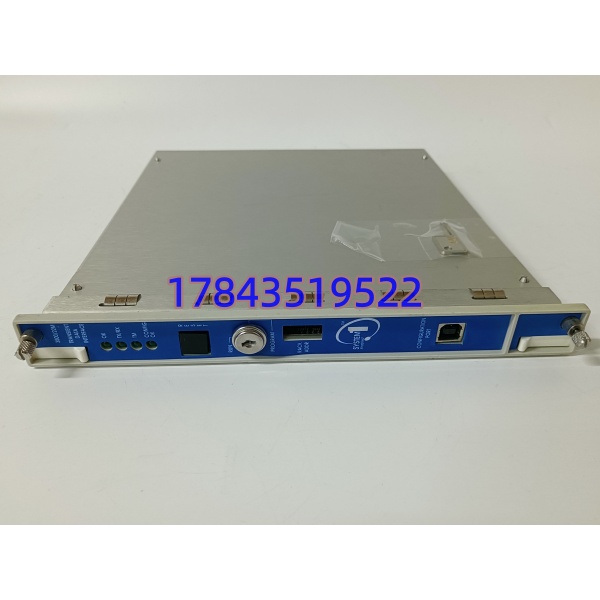

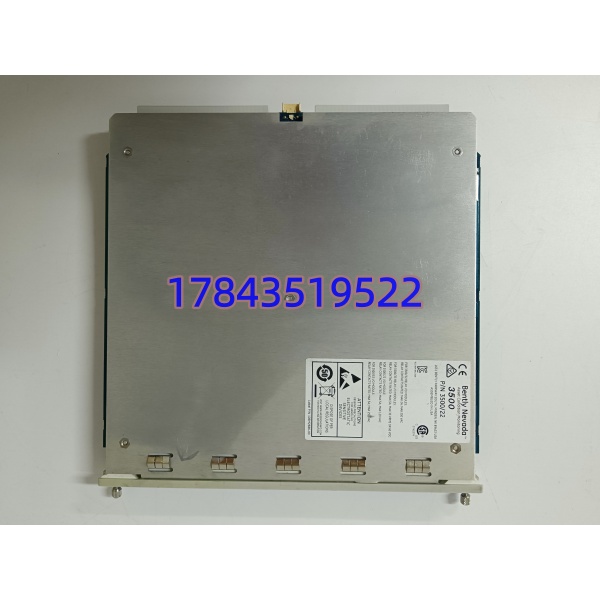

· 型号：3500/22M（部件号：288055-01）
· 品牌：Bently Nevada（本特利内华达）
· 系列：3500系列
规格参数
- 型号：3500/22M
- 部件号：288055-01
- 产品类型：瞬态数据接口模块（TDI）
- 电源电压：24V DC ±10%
- 功耗：约10.5瓦
- 以太网接口：10Base-T / 100Base-TX，自动感应
- 光纤以太网：支持100Base-FX
- 串行通信：RS232，最大速率115.2 kbaud
- 工作温度：-40℃ ~ +85℃（运行）
- 存储温度：-45℃ ~ +85℃
- 湿度：5% ~ 95%，无冷凝
- 尺寸（高×宽×深）：241.3 mm × 24.4 mm × 241.8 mm（约9.50″ × 0.96″ × 9.52″）
- 重量：约0.91 kg（2.0 lbs）
- 安装方式：3500框架背板插入式
产品介绍
3500/22M（288055-01）是Bently Nevada 3500系列机械保护系统中的一个关键数据接口模块，行业内通常简称为TDI模块。它的核心工作是打通3500监测器（如3500/40M、3500/42M等）与上位分析系统之间的数据通道——把监测器采集到的稳态数据、瞬态波形数据，通过以太网实时推送到GE System 1等状态监测软件中，供工程师做故障诊断和分析。
说实话，这模块本身不直接参与现场保护跳机，但它解决的是故障“溯源”问题。现场很多振动异常是间歇性的，光靠监测器上的报警灯根本看不出问题根源。TDI模块能连续捕捉触发报警前后的波形数据，让工程师事后能回放事件，分析到底是轴裂纹、动静碰摩还是轴承损坏。坦白讲，没有这个模块，系统也能跑，但出了故障就只能靠猜了。它和3500/42M等监测器配合使用，由3500框架供电，插在框架的通讯槽位上。
应用场景与行业案例
痛点切入：
干这一行的都怕半夜接到电话说机组振动高跳车了。更怕的是人到了现场，复位之后设备又跑得正常，历史数据一问三不知，只能靠经验和直觉猜故障点。这个模块要解决的，就是让事后分析有据可查，不用再两眼一抹黑地换探头、拆瓦背。
典型场景：
- 石化/炼油——催化裂化装置主风机： 这类机组一旦意外停机，装置直接“憋停”，损失巨大。TDI模块持续采集轴振动、位移的瞬态波形，为机组启停机过程中的过临界转速分析提供原始数据，便于提前发现轴承磨损征兆。
- 发电厂——汽轮发电机组： 火电或核电汽轮机对转速和相位要求极高。通过TDI模块将键相和振动数据传输到诊断软件，工程师可精准分析转子动平衡状态，避免动静碰摩导致的轴瓦烧毁。
- 天然气长输管线——压缩机站： 现场环境恶劣，昼夜温差大。模块宽温工作设计（-40℃~+85℃）能扛住户外机柜的极端工况。搭配冗余电源和光纤以太网接口，确保偏远站场的监测数据能实时回传调控中心。
- 海上平台——生产分离器增压压缩机： 平台空间紧凑，维护窗口极短。模块支持热插拔（需确认框架配置），出现通讯故障时可不停机更换，这对海上作业至关重要。
真实案例：
去年有个乙烯项目，裂解气压缩机突然在提负荷过程中触发轴振动高报警，操作员被迫紧急降负荷，生产波动很大。工艺和仪表两边互相甩锅，一个说操作不当，一个说仪表误报。当时现场的3500监测器只有显示值，没有存历史波形数据。
后来从备件库翻出来一个库存的3500/22M TDI模块，停机窗口期插进去接好网线，配合System 1软件跑起来。第二次提负荷时，TDI完整录下了振动爬升的1X频、2X频分量变化。分析发现是蒸汽温度波动导致转子热膨胀不均，跟探头一点关系没有。工艺那边看了数据曲线，当场就没话说了，老老实实去调蒸汽参数。负责那台设备的工程师后来感慨：“早装上这玩意儿，上次停机抢修换轴承的冤枉钱根本不用花。”对于采购来说，这种能把故障定性从“猜”变成“看”的东西，关键时刻比多买几套探头管用。
