产品详情

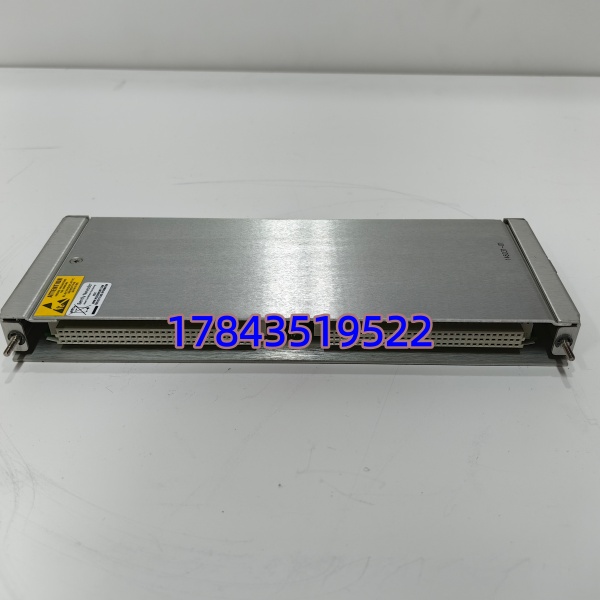

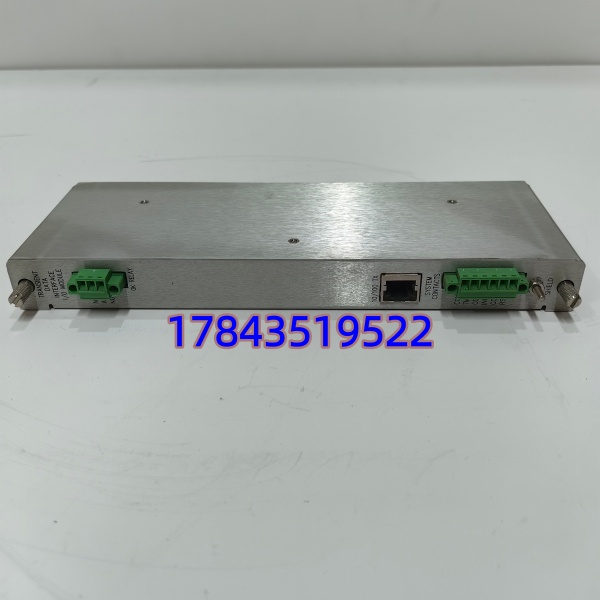

· 型号：3500-22M（Bently Nevada Option Card，Associated P/N 146031-01）
· 品牌：Bently Nevada / GE Vernova (Condition Monitoring & Protection Systems)
· 系列：Bently Nevada 3500 Series — Enhanced Transient Data Interface (TDI) Module
3500-22M 146031-01
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 / Bently P/N | 3500-22M Option Module；核心电路板 P/N 146031-01（Enhanced TDI with USB port；严格来说 3500-22 是无 USB 初版——22M 是主流现役替代，FW 向下兼容 3500/05-01 及 later 框架） |
| 适用系统 | Bently Nevada 3500 Series Machinery Protection System — 需插 Slot 1 of 3500 Rack（3500/05-01-00/02 及 -XX 框架），不兼容 3300/2300 系列框架 |
| 模块类型 | TDI — Transient Data Interface & Rack Communications Controller（Slot 1 专用，框架主通讯+Keyphasor 处理+Transient Recorder 缓冲区） |
| 框架槽位要求 | 必须为 Slot 1（最左侧），若框架已配 3500-22 初版可热替换 3500-22M 但需确认 Framework Rev 支持 |
| Keyphasor 输入 | 支持 1～4 路 Keyphasor® 信号（经 3500 监测模块如 330500/330700 前置放大后进 TDI 做 1X/2X 参考），用于矢量滤波、慢 roll 矢量、瞬态捕捉触发 |
| 通讯接口 | 1 × USB Type B（Client 连 PC/System 1 做 Config & Data）；1 × RS-232(DB9)；1 × RS-485(Half Duplex)；可并联 3500/92(EGD/Modbus TCP) 做上层 SCADA 接口 |
| Transient 缓冲 | 板载 >128k words 循环缓冲，捕获启动/停机/瞬态事件供 System 1 Transient Analysis |
| 与 3500/92 关系 | TDI 负责框架内数据汇总——3500/92 是独立 EGD/Modbus TCP 网关卡（Slot 可选）做 DCS/SCADA 接口；二者可共存（TDI 在 Slot1，/92 在 Slot2～14）或仅 /92 无 TDI（无本地 Config/Transient 但可远读)——大多数装置配 TDI 做本地维护+System 1 连接 |
| 供电方式 | 通过 3500 框架背板取 5V DC（典型 <3W/module） |
| 状态指示 | RUN(绿闪=OK)、FLT(红=故障/Config Err)、TX/RX(Com Activity)、Keyphasor LEDs(对应 Ch active) |
| 组态软件 | Bently Nevada 3500 Rack Configuration Software(RQS / 新版 System 1 – 3500 Config) —— TDI HW Rev 需匹配最低 Rack FW Ver.（3500-22M 要求 Framework ≥G.x 依具体 DateCode） |
| 工作温度 | 0℃ ～ +65℃（柜内安装）；存储 -40℃ ～ +85℃ |
| 湿度 / 污染等级 | 5%～95% RH 非凝露；ISA-S71.04 G1/G2（Coated 版 ‘-xx-C’ 后缀） |
| 安装方式 | 插入 3500 框架 Slot 1，前面板螺钉固定；支持框架断电更换（换后框架重初始化——约 20～40 秒） |
| 热插拔 | 框架不断电可更换但建议停机或确认非关键时段——更换后框架短暂 Re-init 所有 I/O 槽（OK LED 重扫），瞬态保护功能暂停 ~1 个 Scan Cycle |
| 认证 / 标准 | CE / UL 508 / CSA / FM Cl I Div 2 Grp A-D / ATEX Ex nA IIC T4 Gc / IEC 61010-1 |
| 尺寸 / 重量 | 标准 3500 模块：约 160×30×200 mm（单槽宽）；≈0.3kg |
3500-22M 146031-01
产品介绍
在汽机 TSI 柜碰过——3500 框架报 “Slot 1 Communication Loss — TDI Not Responding”，System 1 断连无法做启停机瞬态分析，但振动监测 I/O 模块(330500/330850 等) 仍本地 OK 只缺通讯与键相参考。(严格来说 3500-22M 是 Slot1 专用——初版 3500-22 无 USB 如你们老框架原配 22 可升 22M 但需 Framework Rev ≥指定版本并用 3500 Config Soft 重 Download；买二手必须确认与现网框架 FW 兼容——插错 Rev 会报 “Incompatible TDI Hardware” 框架拒 Init Slot1。) 这卡就是 3500 机架的大脑接口：汇总各监测模块倍频/间隙电压/振动值、处理 Keyphasor 做 1X/2X 矢量滤波、缓存瞬态数据等上 PC 的 System 1，是 TSI 系统连接 MDS/CMS 的唯一通道。
从库存经理视角：3500-22M(146031-01) 仍在 Bently 长期供货但部分老 3500-22 初版 EOL——全新交期通常 4～12 周，二手流通多。它属A 类关键接口件（无 TDI = 失 System 1 连接+无键相参考影响矢量滤波精度，但 I/O 监测模块本地 Trip 仍有效）——建议按每套独立 3500 框架 N+1 冷备（全厂最低 1 块），版本兼容现网 Framework（保留 Rack Config Backup .rck 文件）。TCO：一块 TDI 卡几千 RMB，System 1 断连影响启停机分析取证——运维侧可接受短时断连但审计/预知维护损失难量化。请以 Bently Nevada Product Lifecycle Notice 为准。
应用场景与库存策略
TDI 故障征兆：3500 Rack Display 报 “Slot 1 Fault”、System 1 显示 “Rack Offline”、Keyphasor LED 全灭（若靠 TDI 做键相参考——部分老监测模块自带 Keyphasor 输入可不依赖 TDI 但该功能减弱）。I/O 模块仍做本地 Trip 故机组保护不丧失，但 CMS/MDS 失联。
- 火电/燃机/石化旋转机械 TSI (3500机架) — 大机轴振/瓦温/偏心/键相监视。建议每套独立 3500 框架（按机组数）N+1 冷备，注意区分有无 Conformal Coating(如 -C 后缀)若现场 G3 环境。每次改 Rack Config 后做
.rck文件备份存 CMMS。 - 框架 FW 兼容注意 — 若你们 3500/05-01 框架是很早 Rev (<G.___) 需确认 3500-22M 最低要求——老框架有时需先升 Framework EPROM（用原好 TDI + Config Soft 做）再换 22M；采购前问明卖家务必兼容你框架 HW Rev。
- 库存策略 — ABC 分类归A 类（关键低耗接口件），Safety Stock=全厂在线 3500 框架数 N+1 最小值≥1，ROP≤1 件触发。二手核验：①Bently 原厂标签激光/点阵 SN/DateCode/Rev(146031-01 + Assy Rev) ②金手指无氧化 ③插已知 Good 3500 框架 Slot1 → 上电 RUN 绿闪 FLT 灭、Rack Config Soft “Identify Hardware” 看 Type=TDI-22M HW Rev OK 无 Incompatible Error ④连 System 1 试读 Rack Parameters（不需匹配现场监测模块值仅验证 Comms）。
- 生命周期动作 — 3500-22M 目前 Active 但 3500-22 初版 EOL——若库存有旧 22 建议逐步替换为 22M 并 LTB 按
在线框架数 × 剩余服役年 × 1.1囤 22M；新项目评估 Bently System 1 Wireless / 3701 系列迁移时保留 3500 备件。
真实案例：沿海某 9F 燃机 TSI 用 Bently 3500 框架（Slot1=3500-22 初版无 USB），运行第八年 Slot1 RUN LED 灭 FLT 红灯——重启暂时恢复但一周后再死锁（EEPROM 配置区 CRC 累积错误）。库房有 3500-22M(146031-01) 备件但未核 Framework Ver——插上框架报 “TDI Hw Rev not supported by this Rack Firmware”。临时用原坏卡（偶尔能 POST）进 Config Soft 先升 Framework EPROM 至 G.xx 版（需原卡能偶活过 POST 做 Download），再换 22M 成功 Init。事后规定：所有 3500 TDI 备件必须随框架 FW 同步记录最低兼容 FW Ver 并留存 Framework EPROM Update File 离线——别指望事故时 Bently Support Portal 一定可达，尤其海上平台。
