产品详情
· 型号：3500-22M（Enhanced TDI w/ Modbus & USB），配套参考 P/N 138607-01（I/O daughter board / full assembly No.）
· 品牌：Bently Nevada（Baker Hughes, formerly GE Bently）
· 系列：Bently Nevada 3500 Series — Transient Data Interface (TDI) Module, Enhanced Version
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Bently Nevada (Baker Hughes) |
| 型号 | 3500-22M — Enhanced Transient Data Interface (TDI) Module |
| 关联 P/N | 常见完整 Kit 含 138607-01（Interface PCB / I/O submodule）或 3500/22M-01-00 等后缀，以实物铭牌为准 |
| 槽位要求 | 通常占用 3500 机架 Slot 1（主 TDI）；若 Slot1 为 3500/20 Keyphasor 则 TDI 可 Slot2——但 3500/20 现多被 Keyphasor 模块整合，具体以 3500 Hardware Manual 槽位规划为准 |
| 通信上行 | 2 × RJ45 10/100Base-TX Ethernet（3500 专有协议 & Modbus TCP 可并行），1 × USB Type B（本地配置 via 3500 Rack Configuration Software） |
| 串行口 | 通常 1 × RS-232(DB9) + 1 × RS-485（Modbus RTU / 3500 ASCII 可组态，依固件版本） |
| 动态数据 | 支持 Transient Waveform Capture（缓冲存储）上传至 System 1 / AMS Machinery |
| 协议支持 | Bently Nevada 3500 Protocol / Modbus TCP (holding reg map) / Modbus RTU / ASCII |
| 兼容机架 | 3500/05-01-XX (标准 19″ 14槽) / 3500/05-02-XX (迷你 半高) — 需 Framework Version ≥要求(通常 v3.x+ for -22M) |
| 与旧版区别 | 3500-22（老 TDI）无 USB 及部分 Modbus 功能，-22M 为增强版含标准 USB+双Eth+更大缓冲——旧项目升级换 -22M 需确认 Framework 兼容及 Rack Config re-download |
| 热插拔 | 支持在线插拔更换（Hot-Swap），更换时 3500 保护功能仍由监测模块维持（Trip 逻辑不中断）但通信短暂中断 |
| 状态指示 | Module OK / Comm / Modbus Active LED；Eth Link/Act LED |
| 供电 | 由 3500 机架背板取电（逻辑侧） |
| 工作温度 | 0～+65℃（控制柜内），存储 -40～+85℃ |
| 湿度 | 5%～95% RH，非凝露 |
| 认证 | CSA / UL / CE / ATEX/IECEx（Ex nA 等依版本） |
| 配置软件 | Bently Nevada 3500 Rack Configuration Software (RCS) — 版本须匹配 Framework |
| 配套件 | 需配 3500 Keyphasor Module(3500/50或3500/53)供键相基准（除非机组只用静态监测可不键相—— rare） |
| 停产状态 | 3500-22M 处 Mature/Active 支持，仍可订全新 |

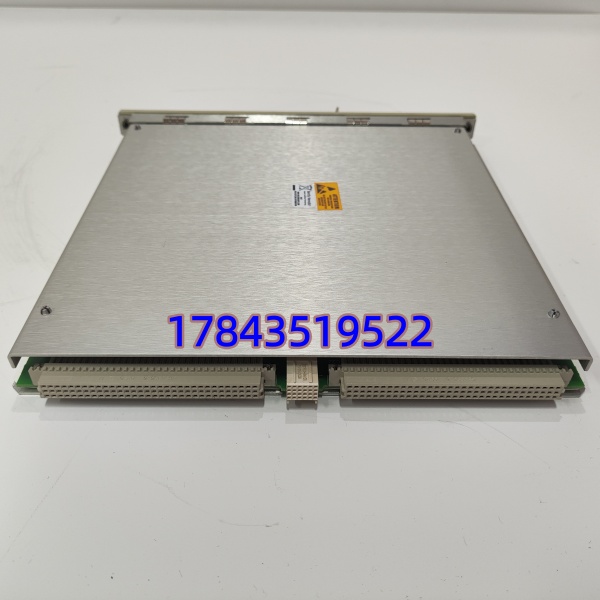

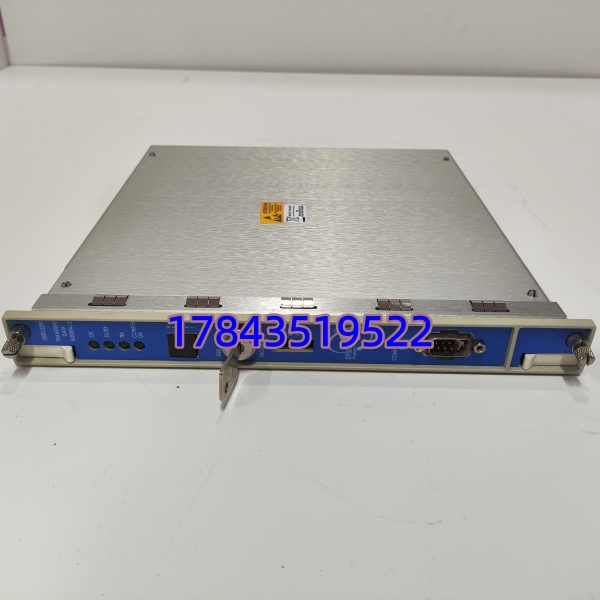

产品介绍
在汽机/压缩机保护柜遇过——3500 振动值正常但 System 1 读不到动态波形，追半天才发现老 3500-22（非 M）固件不支持大包波形上传。3500-22M 是 Bently 3500 机架的通信大脑，负责把各监测模块(3500/42M 轴振/3500/45 轴位移等) 的静态值经 Modbus TCP 送 DCS、动态波形送 AMS System 1，同时提供 USB 口做现场笔记本直连改组态。严格来说它不参与机组 Trips（Trip 逻辑由各 I/O 模块独立完成），所以 TDI 故障不直接跳机——但缺它 DCS 失去振动监视、AMS 失去预测数据，点检员瞎眼。老项目若原装 3500-22（非 M）换新 -22M 要升机架 Firmware + RCS 软件重下装配置，这点经常被漏掉导致插上新卡报 “Incompatible Firmware”。
从库存视角属 B类升A类（视监视/预测重要性）：Bently 仍列成熟支持未 EOL，交期通常 3–8 周，国内渠道偶有 NOS。建议按每套 3500 机架（通常全厂共用 1 种 TDI 型号）备 ≥1 块冷件（全厂 3500 共享），到货必须插测试机架验 Eth Link + RCS 可读 Firmware 版本并记录存档——翻新品少见但 Firmware 版本错配现场很耽误事（尤老机架 Firmware 太老不认 -22M）。
应用场景与库存策略
TDI 故障表现：DCS 侧 Modbus 寄存器值冻结或 Comm Timeout、AMS System 1 所有点 “Device Not Responding”、RCS 搜不到机架——但 3500 监测模块 Trip 继电器仍正常（保护功能不中断），这是最大迷惑点（保护在跑却以为系统全坏）。
- 火电/石化/空分 — 汽机/压缩机 Bently 3500 振动/轴位移监视(TDI 上联 DCS Modbus TCP + AMS System 1 波形)：非它不可需原 P/N 匹配机架 Firmware 版本，建议按 3500 机架数每套备 ≥1 块冷备（防静电袋密封存备件柜），多机组同种 3500 架构可共享应急。
- 老厂延寿保留 3500 架构 — 原装 3500-22 拟升级 -22M：升级前确认机架 Firmware ≥vX.X（通常 v3.3+ 支持 -22M，以 Bently RCS Release Note为准）并用 RCS 做 Full Rack Backup (.rck) ——换新需 Re-Download Configuration。建议 LTB 按 3–5 年用量锁定（通常 1 块足够全厂）。
- 替代提示：3500 平台仍为主流保护系统，暂无直接”替代”——新装大型机组仍选 3500/System 1 或 CSI 6500 ATG (Machinery Health) 依资产策略；TDI 模块本身无替代只分 -22(legacy) vs -22M(enhanced)，新购一律 -22M。
- 库存分类：归入 B类升A类（若 AMS 预测维护纳入 KPI/合同），安全库存 SS=1（全厂 3500 共享），呆滞预警 10 年（延寿期消耗），到大修改造或机架 Firmware 升级时优先安排上机轮换消耗。强调：备件到货核 Firmware 兼容现网机架最低版本，并备份 .rck 配置文件。
真实案例：沿海某 LNG 接收站 2022 年，#1 增压机 Bently 3500 机架（原配 3500-22 旧版）TDI 以太网口 PHY 芯片热失效——DCS Modbus 值冻结但 Trips 正常。因原 -22 无 USB 且不支持大波形包计划升级 AMS，库房按建议囤有 3500-22M NOS。先升机架 Firmware v3.4（用 RCS 备份后升），断电换 -22M→插回→Download Rack Config→Eth Link 亮→DCS/AMS 双通恢复（约 15min）。若等调货 Baker Hughes 代理报 4–6 周——那期间压缩机振动靠就地表每 2h 巡检签字额外人力成本+AMS 波形缺失影响旋转设备趋势分析。3500 TDI 是监视/预测 SPOF——留 Buffer，到货核 Firmware 兼容+RCS 配置备份(.rck)随身存档。
