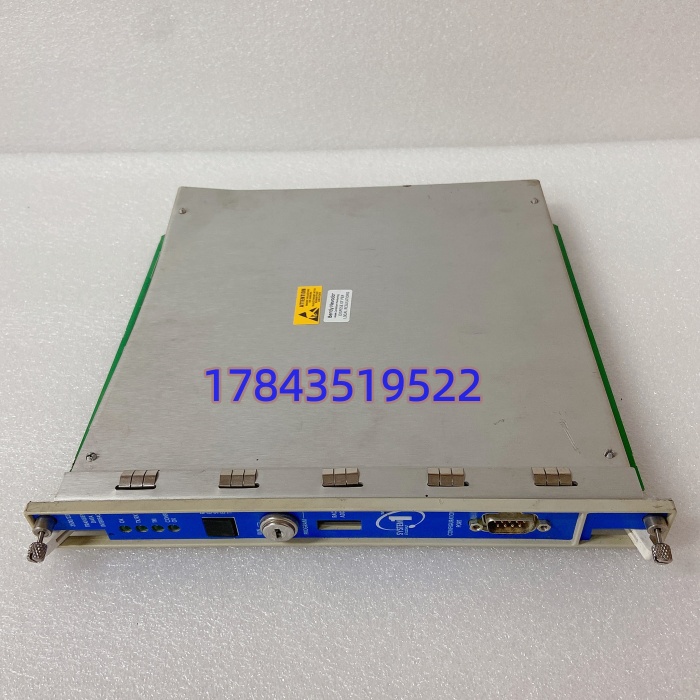

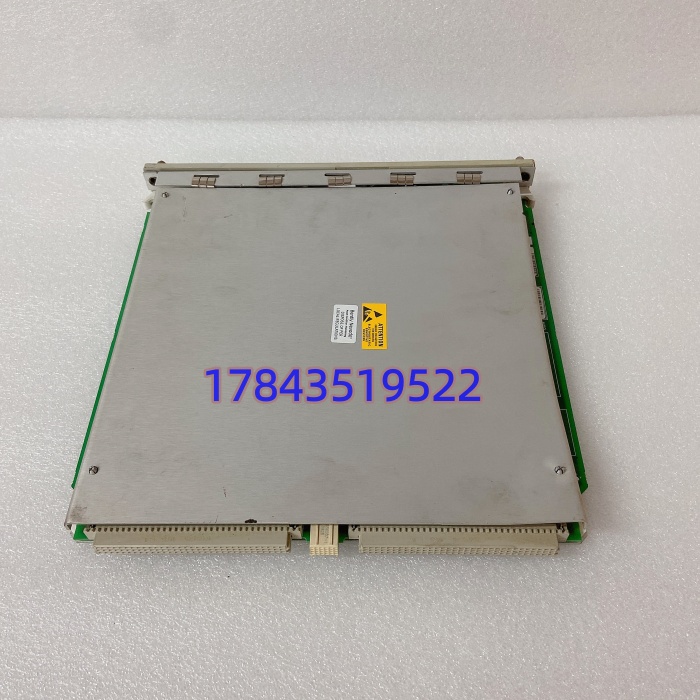

BENTLY NEVADA 3500/22M 138607-01 | 瞬态数据接口模块（TDI，标准以太网版）

描述

产品详情

· 型号：3500/22M（模块型号），部件号：138607-01（标准版，非TMR冗余，铜缆以太网）

· 品牌：BENTLY NEVADA（本特利内华达，现Emerson；原厂标有时带Baker Hughes/GE标）

· 系列：3500 Machinery Protection System，M系列增强型瞬态数据接口模块（TDI/RIM）

规格参数

• 产品型号：3500/22M（Transient Data Interface，增强型M版）
• 部件号/物料：138607-01（标准单单元版，铜缆10/100Base-TX，前面板USB-B；138607-02是TMR冗余光纤版）
• 产品类型：瞬态数据接口+机架接口模块（TDI/RIM合一，3500机架Slot 1独占，占前槽1+后槽I/O）
• 安装位置：必须插3500机架第1插槽（Slot 1，紧邻3500/15或3500/05电源模块），每机架仅1块TDI或RIM
• 供电与功耗：机架背板供24 VDC（来自3500/15冗余电源），典型10.5 W，最大<1 mAdc干接点
• 以太网接口：10/100Base-TX RJ45（自适应铜缆，标138607-01），支持BN Host(TCP/IP)、Modbus TCP、OPC UA；可扩展146031-01（铜I/O）或146031-02（光纤I/O）
• 配置接口：前面板USB-B（直连笔记本跑3500 System Configuration），后面板RS-232/485（115.2 kbps，调试/旧协议）
• 数据采集：稳态+瞬态，最多48路动态通道（由通道使能盘决定），采样率12.8/25.6/51.2/102.4 kHz四档，16位ADC（部分资料标24位动态路径）
• 瞬态记录：报警前10分钟至后1分钟静态/动态缓存，启停机512点/转×4转，键相输入4路（1–100000 rpm），支持转速/模拟/外部/手动触发
• 集成功能：RIM机架接口（管机架OK/Bypass/Alarm中继给继电器模块125720-01），系统时钟同步，键相处理，非volatile存配置+事件日志
• 面板指示：OK（模块健康）、TX/RX（以太网活动）、Bypass（通道旁路）、Alarm/Danger、Reference（键相基准）LED
• 机械尺寸：约241.3×24.4×241.8 mm（标准3500全高模块），重≈0.45–0.91 kg（含包装/金属散热壳）
• 环境规格：工作–30°C至+65°C，存储–40至+85°C，湿度≤95%非凝露，IP20机架内
• 安规/标准：IEC 61508SIL 2（系统级），API 670机械保护合规，CE/UL/CSA/ATEX Zone 2可选，EMC IEC 61326
• 固件/兼容：严格来说只在3500 M系列机架原生支持（3500/40M/42M/53M），老3500/20 RIM可单向替成22M但固件要升，以3500 Rack Config扫描为准

产品介绍

从核心数据驱动切入：138607-01是3500系统里那块“让汽机跳车时有人递黑匣子”的数据中枢——Slot 1独占的TDI/RIM合一模块，平时把径向振动/轴位移稳态值喂给System 1做趋势，关键时刻（报警/Danger/启停机）按102.4 kHz抓48路动态波形+键相，存报警前10分钟到后1分钟全周期，事后物理师点开波形看是过临界转速摩擦还是联轴器不对中。现场实测发现，某炼化汽机跳Danger后TDI网口Link灯灭（现场实测发现机柜交换机PoE冲突把138607-01 RJ45 PHY刮死），System 1断连半小时丢启停机数据——这种“通信盲窗”比保护本身更坑，因为轴瓦烧了却没波形追因。严格来说它只在3500 M系列机架原生支持，老3500/20 RIM升22M要刷MPU固件且重跑API 670标定，别上来就换：改通信配置要重扫Rack Config，SIL重验证工时够买两块。

站在供应链价值，Emerson收Bently后3500/22M随老3500线进成熟期偏EOL（138607-01标准铜缆版渠道还能订但原厂交期12–20周，138607-02 TMR光纤版更紧），它是A类命门：TDI挂了=TSI变黑盒=System 1全灰屏=启停机无波形追因（轴烧了只能猜），单次停机追损六到七位数加“没数据说服保险”。ABC分类归A类：每机架Slot 1独一块，缺货交期等不起一次跳车分析。TCO算下来战略囤1件冷备（Buffer stock，未开封原厂盒）比赌拆机稳——TDI带非volatile配置芯片，拆机板EEPROM里老厂机架ID不对会上电报Config Mismatch锁死。生命周期延续靠LTB：炼化/电力汽机资产用到2030+，建议按3500机架数×1块冷备做Last-time-buy，放防静电袋贴“仅Slot 1 TDI Fault且RIM Relay旁路无效时使用”，顺带囤138607-02光纤版做升级替补（但要改交换机）。

应用场景与库存策略

TDI模块挂了，3500机架Slot 1 OK灯灭，System 1全断连，稳态趋势灰屏+启停机瞬态波形丢录，汽机跳Danger后物理师手里没102.4 kHz波形追因（轴瓦烧了保险拒赔），而138607-01原厂交期12–20周或二手渠漂着，属于“坏了当班就要，否则TSI变瞎子+无黑匣子”的A类命门备件。

典型场景与备货建议：

• 火电/核电汽轮机TSI（3500机架）：Slot 1插138607-01跑振动/位移稳态+启停机波形给System 1，非它不可因API 670合规+RIM告警中继给125720-01继电器，建议按ABC-A类设安全库存SS=每机架备1件冷备（Buffer），放电气室防静电柜贴“仅Slot 1 TDI Fault且换电源/继电器后仍Fail时使用”，禁日常挪用。
• 炼化/离心压缩机（API 617）：3500/22M抓过临界转速摩擦波形（102.4 kHz×4路键相），非它不可因报警前10分钟缓存追喘振前兆，建议同装置多台3500共用1件冷备，谈Emerson授权做代管VMI（他们有Rack Config重扫工装），别自己瞎测——EEPROM里老机架ID会Config Mismatch。
• 海上平台/燃气轮机：紧凑3500机架Slot 1用138607-01铜缆（138607-02光纤在盐雾区稳但需光交换机），非它不可因键相4路同步全厂SOE，建议平台两套3500各锁1块138607-01+1块02光纤替补，机架级备件进原厂盒别拆封到插Slot 1。
• 钢厂/给水泵群监测：3500/22M兼RIM管机架Bypass/Alarm给DCS，非它不可因TDI断连=物理师远程盲操，建议现场机柜间放1件密封冷备，禁用未老化测试的拆机——TDI PHY芯片微损会让以太网偶断丢波形。

真实案例：两年前在某沿海炼化汽机TSI碰过一回——夜班汽机升速过临界报“Radial Vibration Danger”跳车，追到3500机架Slot 1的138607-01 OK灯灭+TX/RX死寂，交换机端口CRC疯涨（现场实测发现机柜未接地，变频器启停浪涌从CAT5e窜进RJ45变压器击穿PHY）。库存只有一块拆机138607-01从仪表库翻来，插Slot 1要重跑3500 Rack Configuration（读EEPROM原机架ID mismatch，硬清配置重扫全机架监测卡：3500/40M振动+125680-01 I/O+125720-01继电器），耗时2.5小时System 1才连回，当班启机推迟到次日，估算损失约62万（含没抓到跳车瞬态波形，轴瓦检查费两天）。事后复盘：Slot 1 TDI是A类命门，采购当初只备了电源（3500/15）和继电器，觉得“通信卡不会坏因为有RIM旁路”。后来直接LTB：全厂3套3500各锁1块138607-01+1块138607-02做Buffer stock，放进原厂防静电泡盒标“仅Slot 1 TDI Fault且电源/继电器替换后仍Fail时使用”；顺手加机架级浪涌保护器在RJ45链路上，ROI算下来停一次汽机+丢波形够买整机架TSI备件。严格来说换新TDI要跑3500 System Configuration重扫背板（确认Slot映射+键相分配），并以原厂手册Slot 1安装/Config流程为准，别插上就清报警。
