描述
产品详情

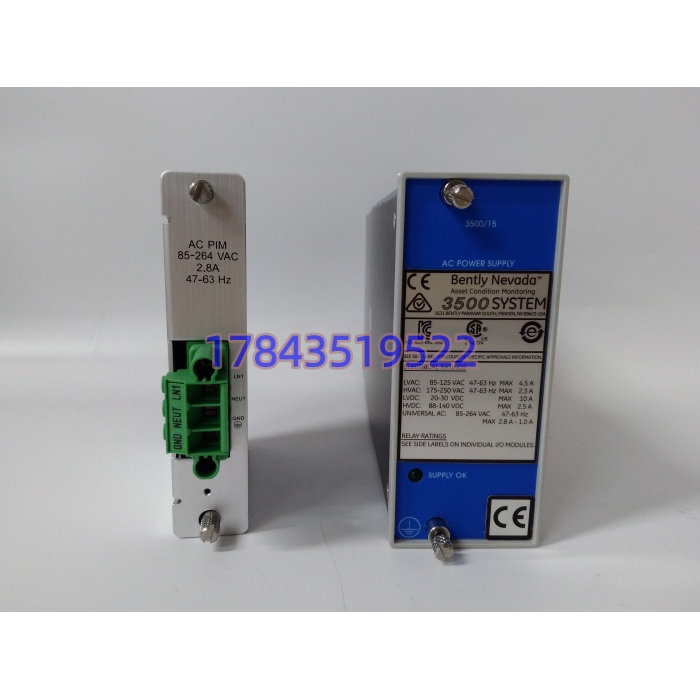

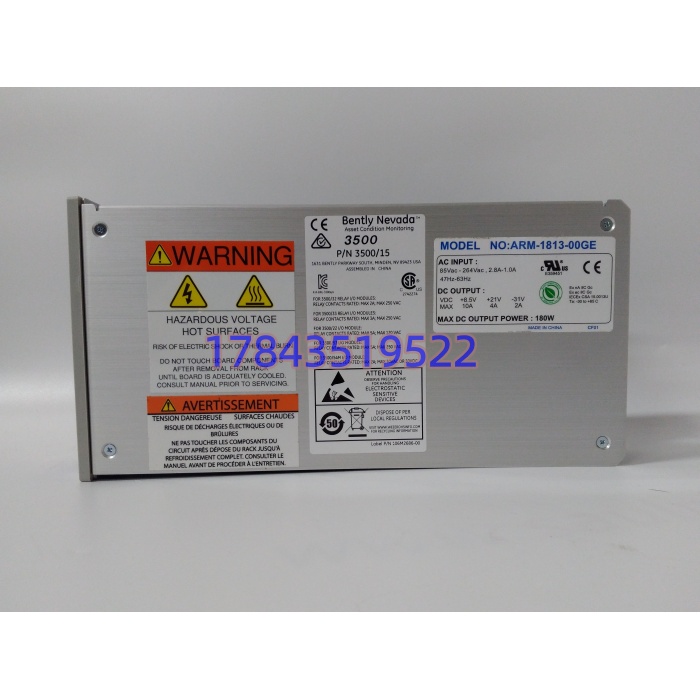

· 型号：3500/15
· 品牌：Bently Nevada
· 系列：3500 机械保护系统（MPS）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | 3500 机架主电源模块 | 非探头、非监测卡 |
| 常见部件号 | 127610-01（通用 AC）、125840-01（高压 AC 输入）、125840-02（低压 AC 输入）、129486-01（高压 DC）、133292-01（低压 DC） | 后缀决定输入型式 |
| 安装形态 | 半高模块，机架最左端专用电源槽（上/下两件） | 占 2 个半高槽 |
| AC 输入 | 85–264 V AC rms，47–63 Hz（通用型） | 低压型 85–132 V，高压型 175–264 V |
| DC 输入 | 20–30 V DC（低压）或 88–140 V DC（高压） | 依部件号而定 |
| 输出 | +5 V DC（≈5 A）、±15 V DC、+24 V DC（≈1 A 或按背板分配） | 总功率约 50–132 W，视版本 |
| 冗余 | 支持 1+1 同型并联，主备自动切换 | 切换无扰动，可热插拔 |
| 指示 | 前面板 Supply OK / 冗余状态 LED | 背板可上报电源故障 |
| 保护 | 输入过压、输出过流、短路、过热、保险丝可换 | 保险规格见原厂手册（如 250 V/6.25 A） |
| 工作温度 | -30 ~ +65 ℃ | 存储 -40 ~ +85 ℃ |
| 湿度 | 95% 非冷凝 | — |
| 尺寸 | 约 251.5 × 120.7 × 50.8 mm（深×高×宽） | 重约 1.39 kg |
| 认证 | CE、UL/CSA、ATEX/IECEx Zone 2、API 670 配套 | SIL 2 系统级（3500 整体） |
| 固件/配置 | 无独立固件，由 3500 Rack Configuration 识别 | 严格来说不涉及 v3.2 以上支持这种说法 |
产品介绍
从维护者视角看，3500/15 是那种“平时没人看它，坏了全场陪葬”的件。现场实测发现，不少仪控兄弟把备件清单盯在 3500/42M、3500/22M 上，电源模块栏写个“3500/15”就完事——结果真掉电时，代理发来的 125840-02（低压 AC 输入）塞不进你柜子里跑 220 V 的槽位，或者发来单电源件而你机架是冗余配置，上下件不对齐，LED 互闪报冗余失配。这块电源不产出任何振动数据，但它是所有振动数据的命根子：背板没电，3500 机架等于瞎了，汽机保护连锁按 API 670 要求得拍停。
从供应链价值讲，3500 平台目前仍是 Bently/Baker Hughes 在产主力，3500/15 未宣布 EOL，但通用 AC 型（127610-01）与老式分压输入型（125840-x）之间不互通，采购时若只写“3500/15”等于埋雷。TCO 角度，单件价格占一套 3500 机架（通常 20~40 万级）不到 3%，但缺件导致机架停电的停机账单按小时计百万起。建议按“机架数×冗余槽位”锁定部件号备货，别按模糊型号备。
应用场景与库存策略
关键机组的 TSI 机架最怕两件事：探头漂移、电源悄无声息挂掉。3500/15 属于 A 类供电备件，单台机架至少两槽（主+备），任一件失效若另一件也到寿命边缘，就是连锁掉电。
- 燃煤/燃机电厂汽机 TSI 机架：每柜 1 主 1 备；建议按“每 2 个同型机架留 1 件主用件+1 件同部件号备件”冷备，别跨部件号混备。
- 石化裂解气压缩机组 3500 保护柜：API 670 强制供电冗余；建议主备同批次采购，避免后期单侧换代导致冗余 LED 告警，供应商处可放 1 件 VMI。
- 海上平台/炼化装置区（ATEX Zone 2）：必须备带 IECEx 证书的 127610-01 通用 AC 型，别拿普通 AC 件顶替，验收卡证会卡死。
- 老装置 3500 早期机架（用 125840-01 高压 AC 输入）：若该输入模块已不易采购，建议做最后一次 LTB，按“现网机架数×2（主备）+1 件保险”囤。
- 多机组共享备件池：集团内同部件号可共享，但必须在 CMMS 里绑定序列号与校准/出厂日期，电源虽无校准但老化电容寿命约 10~15 年，超期件装机前需做老化测试。
真实案例：某 2021 年化肥厂合成气压缩机组，3500 机架上线第 9 年，夜班 Supply OK 灯灭，备件库翻出一只“3500/15 现货”——是 129486-01 高压 DC 型，现场只有 220 V AC 供电，插上都点不亮。等代理从新加坡调通用 AC 型 127610-01，清关+国内汽运 6 天，机组按调度限负荷运行，氨产量折合约 180 万机会成本。事后把 BOM 由“3500/15”锁成“3500/15 127610-01 Universal AC”，并按每柜主备各 1 件+中心库 1 件做三级库存。
