描述
关键技术规格
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 输入电压 (AC) | 85-132 Vac / 175-264 Vac / 85-264 Vac (通用型) | 依具体后缀版本而定 |
| 输入电压 (DC) | 88-140 Vdc (高压) / 20-30 Vdc (低压) | 需匹配 PIM 输入模块 |
| 输出电压 | +24VDC (外部) / +8.5V, +21V, -31V (内部机架) | 供3500卡件使用 |
| 最大输入电流 | 2.3 A rms (高压AC) / 4.5 A rms (低压AC) | 满配机架工况 |
| 安装位置 | 3500机架左侧专用槽口 | 占用两个半高槽位 |
| 冗余配置 | 支持双电源 (上主下备 或 互为备份) | 支持在线热插拔更换 |
| 工作温度 | -30℃ ~ +65℃ | 非冷凝环境 |
| 存储温度 | -40℃ ~ +85℃ | 需防静电包装 |
| 湿度范围 | 0-95% | 非冷凝 |
| 物理尺寸 | 120.7 mm × 50.8 mm × 251.5 mm | 半高设计 |
| 重量 | 约 1.39 kg | 含金属外壳 |
| 保护机制 | 过载、短路、过热、输入反接保护 | 内置保险丝可更换 |
| 状态指示 | Supply OK LED | 绿色常亮为正常 |
产品深度介绍

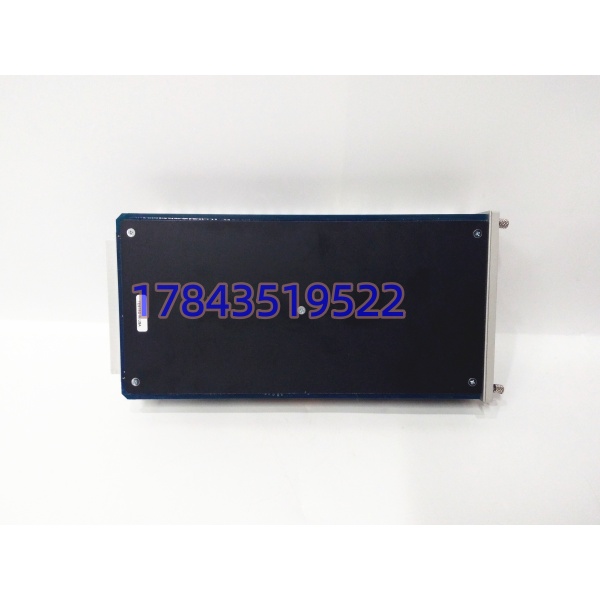

Bently Nevada 3500/15 是 3500 机械保护系统的核心供电单元，专用于为机架内的监测器（如 3500/42M、3500/40M 等）提供稳定可靠的直流电源。该模块采用半高设计，安装于机架左侧，可选单电源或双电源冗余配置，确保在关键机组监测场景中不因电源故障导致保护系统失效。
区别于通用开关电源，3500/15 针对工业现场强干扰环境设计，具备宽电压输入适应能力及严格的电磁兼容性能（符合 EN55011 A级），可直接接入 110V/220V 交流电网或直流屏供电。模块由电源供应板与电源输入模块 (PIM) 组成，采购时需明确上下槽配置代码及防爆/认证要求。
应用场景与行业案例
化工厂的旋转机械监测系统里，最怕的不是振动超标，而是半夜电源模块悄无声息挂掉。3500/15 就是干这个活的——它守在机架最左边，给后面十几块监测卡供电。一旦它罢工，整个汽机、压缩机的轴振、位移数据全丢，DCS 画面上只剩一片空白。
典型应用场景:
- 石油化工 – 离心压缩机监测
炼化装置里的关键机组，要求 24h 不间断保护。用双 3500/15 冗余供电，哪怕一块电源拔了修，系统照样跑。这类地方停机一小时就是百万级损失。
- 电力行业 – 汽轮发电机组 TSI
电厂汽机侧 TSI 系统标配 3500 机架。现场电网波动大，3500/15 的宽压输入（85-264VAC）能扛住电压跌落，不像普通开关电源容易误跳闸。
- 冶金行业 – 高炉鼓风机
现场粉尘大、电磁干扰强，普通电源模块 MTBF 很短。3500/15 的金属壳屏蔽和工业级元器件，在 50℃+ 的机柜里能连轴转好几年。
- 海洋平台 – 防爆区机械保护
选带 ATEX/IECEx 认证的 3500/15 版本（后缀 -02），直接装在 Class 1 Zone 2 区域，不用额外隔离栅，省布线也少故障点。
案例: 某 LNG 接收站临停抢修
前年冬天，北方某 LNG 站的外输压缩机 TSI 突然失联。中控室报警响成一片，运维小李冲到现场，发现 3500 机架的 Supply OK 灯灭了，摸了下 3500/15 散热片冰凉——电源挂了。
那是周六下午，原厂代理说库房没货，调德国仓得 4 周。站长脸都绿了，这压缩机一停，下游管网压力撑不过 12 小时。
小李翻出手机，找之前存过的备件商微信，拍了旧模块照片（旧的是 3500/15-02-00-00，高压交流输入）。对方仓库刚好有一块全新原装的 127610-01 组件版，立马安排顺丰特急。当晚 10 点模块到现场，戴好防静电手环插进去，Supply OK 灯亮起，系统数据恢复。
事后复盘，他们把 3500/15 的冗余配置提上了日程，原来单电源运行的机架全都加了备机。小李后来跟我说：“电源这东西，平时看不见，炸了就是要命的事。别省那块冗余的钱。”
