描述
产品详情

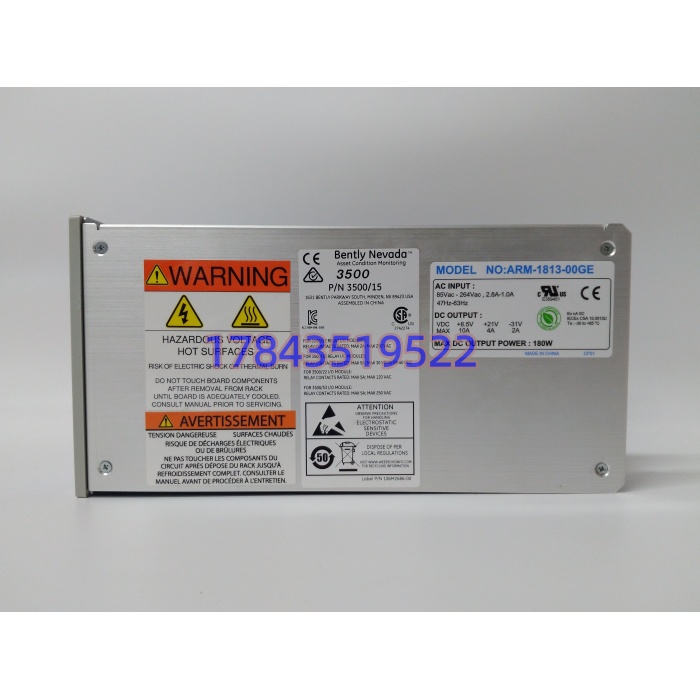

· 型号：3500/15（350015）
· 品牌：Bently Nevada
· 系列：3500 机械保护系统（MPS）
规格参数
| 参数项 | 规格值（以 127610-01 通用交流版为例） |
|---|---|
| 模块形态 | 半高（Half-height），占左侧专用电源槽 2 个半高位 |
| 输入电压 | 85–264 VAC rms（47–63 Hz）；同系另有 20–30 VDC / 88–140 VDC 版 |
| 输出主电压 | 24 VDC（背板系统母线） |
| 最大输出电流 | 约 5.5 A（≈132 W，满机架负载） |
| 冗余架构 | 支持 1+1 上下槽热备，主备自动切换，单模块可独立带满机架 |
| 隔离 | 输入-输出加强绝缘，符合 IEC 61010-1 |
| 保护 | 过压、过流、短路、过热保护 |

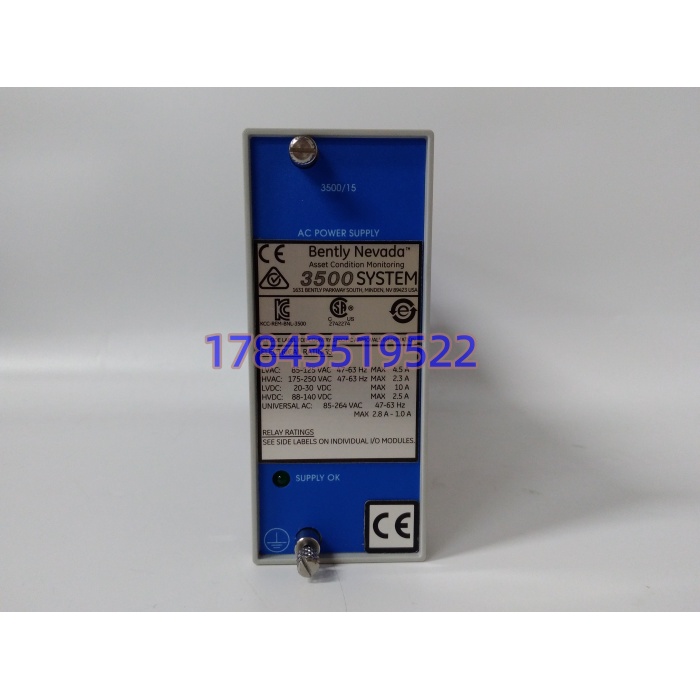

| 状态指示 | 前面板 Supply OK 绿 LED + Fail 红 LED |
| 工作温度 | -30 °C ～ +65 °C |
| 存储温度 | -40 °C ～ +85 °C |
| 湿度 | 5%–95% 无凝露 |
| 尺寸 | 120.7 × 50.8 × 251.5 mm（H×W×D） |
| 重量 | 约 1.39 kg |
| 安装槽位 | 3500/05 机架左侧电源区，底槽主用、上槽备用 |
| 背板接口模块 | 如 125840-01（PIM，随输入类型变） |
| EMC/认证 | EN55011 A 级，UL/CSA/NRTL（依批次标签为准） |
产品介绍
从核心数据驱动的角度看，3500 系统里最容易被库存计划漏掉的反而不是监测卡，而是这块电源——它不出声、不报警、平时绿灯常亮，可一旦它熄了，后面 42M、25、61 全部掉电，整个轴系保护在几百毫秒内变盲。现场实测发现，不少厂子的 3500/15 从机组投运装上去就没换过，二十年老电源电容干涸后表现为“偶发 Supply OK 闪灭”，被误判成背板接触不良，来回拔插卡件白折腾。
严格来说，3500/15 按尾缀分输入流派：127610-01 是通用 AC 版，106M1079-01 也是 AC 系但 PIM 不同，133292-01 是 20–30 VDC 低压直流版，订货时只写“350015”等于没写清楚。对采购的供应链价值在 TCO 而不单价：原厂新件渠道交期曾拉长到 10–14 周，而 127610-01 这个具体尾缀在原厂 PCN 里已进入 discontinued 流转状态，市面只剩全新库存/翻新/拆机三类货。 双电源配置下单模块故障不会跳车，但“单电源运行”的机组如果备件为零，等空运那几天就是拿联锁盲区换停机风险。
应用场景与库存策略
3500 机架掉电和卡件坏是两码事：卡件坏只丢一个通道，电源坏是整架全瞎，DCS 侧收到的是“通讯中断”而不是“振动高”，操作工容易误判成通讯故障而非设备危险。
- 火电/核电汽机保护：3500/05 机架给汽机轴振、胀差、键相供电 → 非它不可（背板 24 VDC 母线唯一来源）→ 双电源机组建议“1 在用备件冷备 + 1 翻新品待命”，单电源机组必须冷备 1 件 A 类。
- 石化大机组（裂解气压缩/富气压缩）：双 3500/15 1+1 热备 → 建议按“同尾缀备 1 件”做 buffer，且 AC 版和 DC 版不能互通替代，库存标签必须写清 127610-01 还是 133292-01。
- 老厂 3300 改 3500 项目：原 3300 电源不可沿用 → 3500/15 是新机架标配，项目验收前至少落 1 件现场仓现货，别等质保期过了才补。
- 孤网/电网波动大的煤化工：选 85–264 VAC 宽压版比窄压版少一次电源扰动跳变 → 备件优先囤通用交流尾缀。
- 海外 EPC 出口项目：注意 UL/CSA 与 CE 标签差异，05 类多方许可后缀交期更长 → 提前 4 个月锁货。
真实案例：陕西某煤制油装置，汽机 3500 机架原配双 3500/15，上槽备用件十多年没动过。某次电气倒闸瞬间电压跌落，主电源模块 OK 灯灭，备用模块本该接手——结果备用件是早年买的翻新货，电容早衰没顶住，整架重启 4 秒，轴振数据中断被 DCS 记成“通讯故障”而非“保护动作”，运行人员没跳机。事后拆检备用模块，电解电容顶部鼓包。该厂之后把 3500/15 从“按需采购”提级到 A 类，每台机组固定冷备 1 件原厂新尾缀件（127610-01），翻新品只许进检修周转池不准进机组旁仓库。一次非计划分析误工约 6 小时，机会成本折算 20 余万，一块电源备件采购价不过万级。
