描述
产品详情

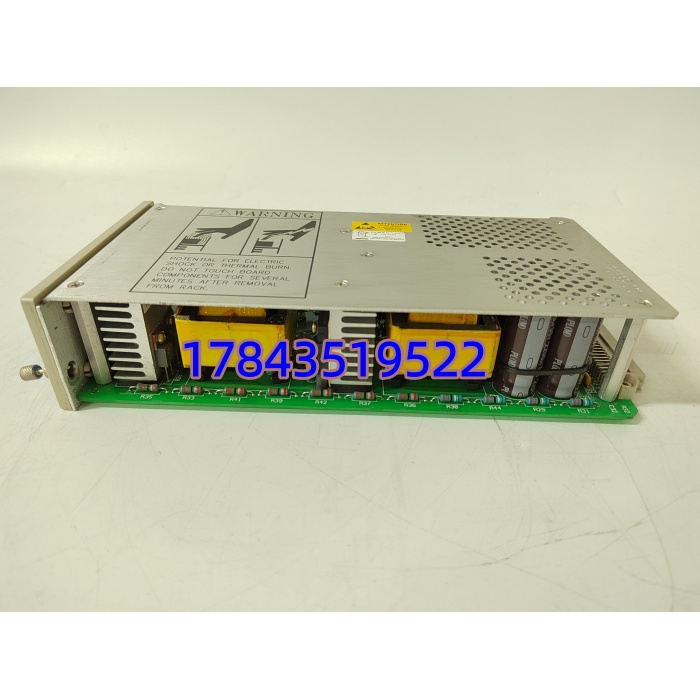

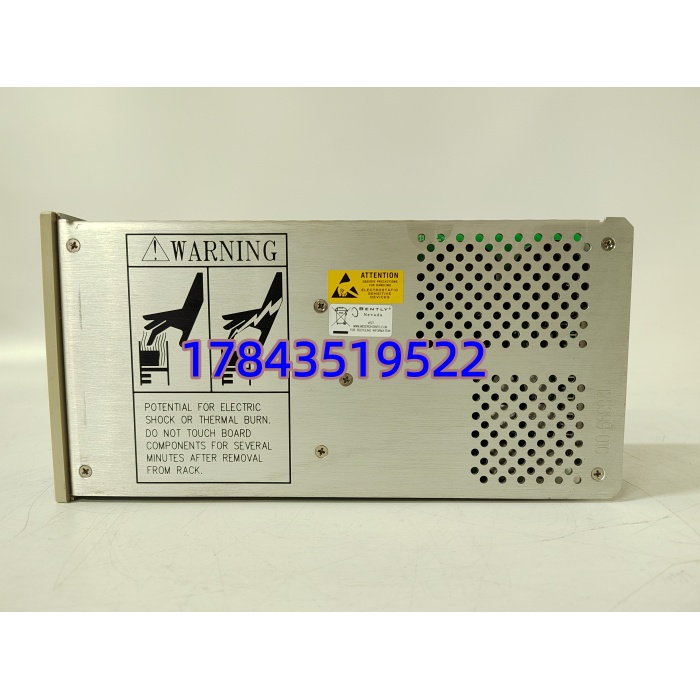

· 型号：3500/15（Part No. 127610-01）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series Machinery Protection System
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | 3500/15 半高通用交流电源模块（Universal AC Power Supply） |
| 部件号（P/N） | 127610-01 |
| 输入电压范围 | 85–264 VAC rms（47–63 Hz），兼容 88–140 VDC 高压直流及 20–30 VDC 低压直流（自动识别） |
| 输出电压（背板） | +5.0 VDC（逻辑电路）、±15.0 VDC（模拟/I/O）、+24 VDC（继电器/传感器接口） |
| 额定输出功率 | 约 120–150 W（可驱动满配 14 槽 3500 机架） |
| 冗余支持 | 支持 1+1 双模块冗余，安装于机架左侧 P1/P2 槽，主备自动无扰切换 |
| 热插拔 | 支持（冗余配置下可带电更换，非冗余单电源更换需短时断电） |
| 前面板指示 | Supply OK（绿 LED）、Fault/Over Temp（红 LED），部分版本带 AC OK 指示 |
| 保护功能 | 输入过流/过压保护、输出短路保护、输入-输出隔离 >1500V AC（典型） |
| 安装方式 | 插入 3500/05 全尺寸或迷你机架左侧专用半高电源插槽（带导向导轨） |
| 工作温度 | 0℃～+65℃（部分资料标 -30℃～+65℃，以具体批次 Datasheet 为准） |
| 存储温度 | -40℃～+85℃ |
| 相对湿度 | 5%–95% RH，非冷凝 |
| 尺寸（H×W×D） | 120.7 × 50.8 × 251.5 mm（半高模块） |
| 重量 | 约 1.39 kg |
| 安规认证 | CE、cULus（UL 61010-1）、CSA、ATEX/IECEx Option（Class I Div 2 / Zone 2），符合 API 670 |
| 配套附件 | 需配对应 Power Input Module（PIM，如 125840-01 用于 AC PIM），建议备用对应规格熔断器（P/N 01720025） |
产品介绍
在某沿海 LNG 接收站的巡检记录里见过——3500 机柜单电源运行三年没出问题，第四年夏天雷雨季市电闪断，单电源模块老化电容扛不住浪涌直接挂掉，汽机瓦振监测全灰屏，SIS 触发机组降负荷。这块 3500/15 127610-01 存在的意义，就是给这套机械保护系统喂干净稳定的直流——它不光转压，内部还有线路噪声滤波和浪涌抑制（±4kV），抗厂区变频器谐波比普通开关电源强得多。
新项目直接按现行 3500/15 新部件号询价即可，但在役系统换源建议沿用 127610-01 保持背板握手一致。原厂将该型号划入 Legacy/Discontinued 清单，市面流通以 NOS 及测试翻新件为主，采购必要求上电带载测试报告（特别是电解电容 ESR 值），否则放仓库两年再上机容易成”假好件”。对连续生产的旋转机械来说，电源模块归入 A 类关键备件，按 ABC 分类至少留 1 件 Buffer Stock——TCO 算的是一次轴振保护失电导致跳机的代价，不是这块板子的采购价差。
应用场景与库存策略
3500 电源模块故障表现通常是”Supply OK LED 灭+机柜全卡掉电”或”反复重启”，现场若只配单电源且无冷备，等调货少则 3–5 天多则数周，关键机组只能硬撑或降负荷运行，风险极高。
- 火电/燃机 汽机/给水泵/风机振动保护机柜→ 3500 机架标配双 127610-01 冗余，建议每 4–6 面同型机架备 1 件冷备（Cold Spare），存入防静电袋并贴批次标签，每 24 个月抽检上电。
- 炼化/乙烯 裂解气压缩机、循环氢压缩机监测柜→ SIL2/SIL3 要求下必须冗余配置，建议按 N+1 策略向渠道签 Last-time-buy 锁定 2 件（考虑未来 5–10 年退役前最后一批流通货源）。
- 海上平台/ FPSO 主电站 3500 监测（空间受限用迷你机架）→ 若计划整体升级 System 1 平台则只备 1 件过渡，余款投入改造预算；无人值守站建议加 UPS 回路降低电源应力。
- 二手/翻新件采购避坑→ 要求供应商提供：① 序列号激光刻印微距照 ② 带载上电全通道电压波形截图 ③ 不少于 6 个月质保，拒收 PCB 严重氧化或风扇异响（部分版本有辅助散热风扇）。
真实案例：西北某 600MW 机组 #1 机 B 侧 3500 机柜原配双电源，A 槽电源早年损坏未补，靠 B 槽单电源撑了两年。某个秋检日 B 槽电源风扇卡死过热保护，柜内 3500/42M 振动卡全体离线，DEH 收不到轴振信号触发”保护系统故障”报警，运行手动切旁路维持。翻遍省内代理无现货，从新加坡调 NOS 件耗时 9 天。事后把全厂 8 面 3500 柜按 A 类盘点——向可靠渠道一次性锁 3 片做厂级共享 Buffer Stock（其中 1 片放电子间恒温柜轮询上电），另签年度寄售协议覆盖其余缺口。次年另一台机真遇电源老化，拆封冷备 15 分钟恢复，避免了一次非计划降负荷。
