描述
产品详情

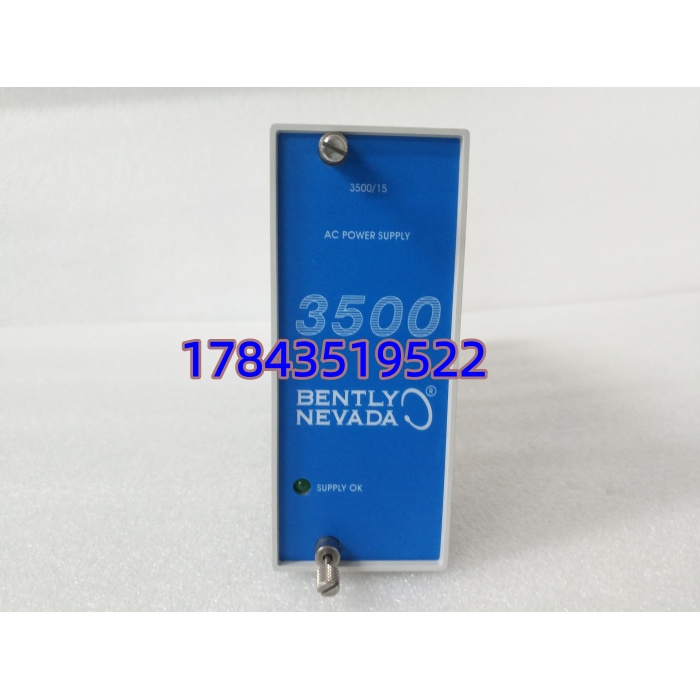

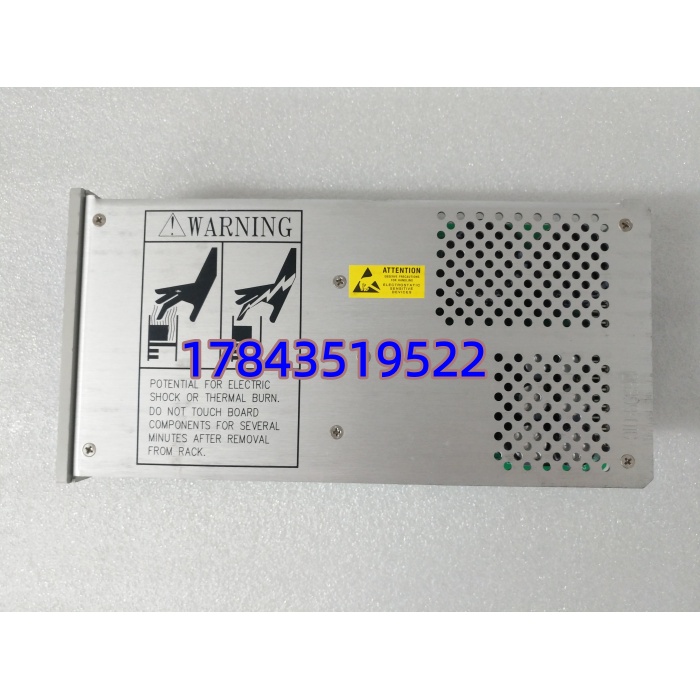

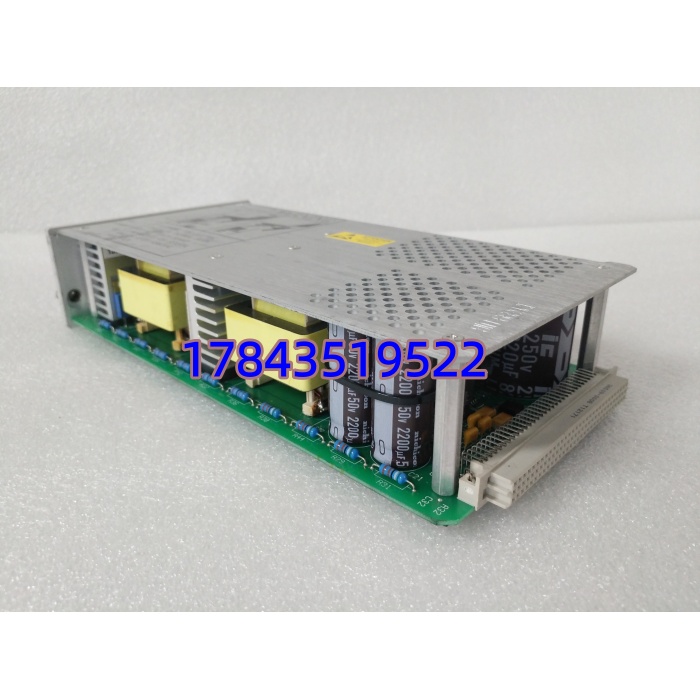

· 型号：3500/15（Part No. 127610-01，需配套PIM 125840-01）
· 品牌：Bently Nevada（Baker Hughes旗下，USA原产）
· 系列：3500 Series Machinery Protection System — AC Power Supply Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Bently Nevada 3500/15 AC Power Supply Module |
| 型号 / Part No. | 3500/15 — 127610-01（前面板组件），需配电源输入模块PIM 125840-01 |
| 产品类型 | 半高(Half-height)交流电源模块，占用机架左侧Slot 1&2（上下各一半高） |
| 输入电压 | 85 – 264 VAC RMS（通用宽压），47 – 63 Hz；亦兼容HV DC 88–140V / LV DC 20–30V（视PIM版本） |
| 输入电流 | 满载典型＜2.8 A @ 115VAC，＜1.4 A @ 230VAC |
| 输出规格 | 为3500背板提供+5V/+12V/-12V/+24V直流，最大输出电流≈5.5A，功率≈132–150W |
| 冗余能力 | 支持单电源或1+1双冗余（主在下槽、备在上槽），主备自动无缝切换 |
| 热插拔 | 冗余配置下支持在线带电插拔更换，系统不中断 |
| 状态指示 | 前面板绿色”Supply OK” LED，熄灭/报警表示输出异常或模块未就绪 |
| 保护功能 | 输入过流/短路/过热保护，内置EMI线路噪声滤波器 |
| 工作温度 | -30℃ ～ +65℃（部分资料-40℃起，以铭牌为准） |
| 存储温度 / 湿度 | -40℃ ～ +85℃ / 5%–95% RH 非冷凝 |
| 物理尺寸(约) | 120.7 × 50.8 × 251.5 mm（H×W×D），重≈1.39 kg |
| 认证标准 | CE、cULus、部分批次具ATEX/IECEx Class I Div 2；系统设计符合API 670 |
| 替代新型号 | 原厂推荐替代为106M1079-01 Universal AC Power Supply Module |
| 产品生命周期 | 官方标注Discontinued（停产），市面流通多为NOS全新库存或测试合格拆机件 |
产品介绍
在某个沿海电厂碰到过TSI盘”所有卡件同时离线”，查了半小时发现是单电源模块老化后输出电压漂移导致背板欠压复位——那台机组只配了单3500/15没做冗余，教训很直接：3500/15 127610-01在系统里的角色就是整个振动保护框架的能量心脏，它一旦失效，轴振、胀差、转速模块全线断电，ETS连锁可能误动或拒动。这块AC版支持全球宽压输入(85–264VAC)，内置滤波抗现场电机启停干扰，和3500/22M TDI、3500/42M轴振卡共用背板取电，是API 670机械保护系统标准配置。
原厂已将其列为Discontinued（据部分渠道公告替代为106M1079-01 Universal AC版），新件基本靠库存消耗。TCO角度讲这模块平均无故障时间很长，但属于典型的”低频损坏高停机代价”A类关联备件——特别是贵司若现网有多台3500机架且只配单电源，建议借改造机会补冗余；若为存量单电源且无冗余空间，至少按Last-time-buy锁定1~2件做Buffer Stock。新替代型号106M1079-01物理尺寸与电气接口兼容，可向后替代本件，但反向（老127610-01替新架）需注意PIM版本匹配。
应用场景与库存策略
3500电源模块隐性故障常表现为”Supply OK灯亮但背板电压偏低”或间歇性通信丢包，大修窗口外突然挂掉等于TSI全黑屏——而原厂交期对停产件已无意义，等坏再找只能赌二级市场现货。
- 火力/燃机电厂 — 汽机/给水泵TSI框架供电｜非它不可因3500专有背板电压及PIM配对｜建议：机架标配1+1冗余双电源；未冗余的老架按Last-time-buy备1件冷备
- 炼化/乙烯装置 — 离心压缩机组3500保护盘｜非它不可因防爆区需对应ATEX后缀版本(若原设计有)｜建议：同型多机组共享1件周转备件，纳入A类季度点检记录Supply OK状态
- 海上平台/老厂改造 — 空间受限Mini Rack(3500/05-02…)｜非它不可因半高尺寸唯一匹配左侧双槽｜建议：若整机进入Lifecycle Phase-out，趁早一次性囤够替换量(按机架数×1)，勿分批零星采购
- 新建项目 — 新装机建议直接选用替代型号106M1079-01 Universal AC Power｜避免新购127610-01 NOS除非为保旧系统一致性
真实案例：南方某135MW机组TSI盘原配置单电源3500/15 127610-01，运行第11年夏天高温季Supply OK灯忽闪后全架卡件失电（后查明电解电容老化致+5V背板跌至4.6V触发UVLO）。因未预留备件且原厂已停产物料，紧急联系三家贸易商才在珠三角找到一件NOS，顺丰加急隔天恢复——期间汽机ETS超速保护虽硬接线独立未受影响，但运行人员失去轴振监视长达18小时，被集团安环通报。事后该厂将所有3500架改为双电源冗余，并为三台机组统一采购两件127610-01做轮换备件。
