产品详情

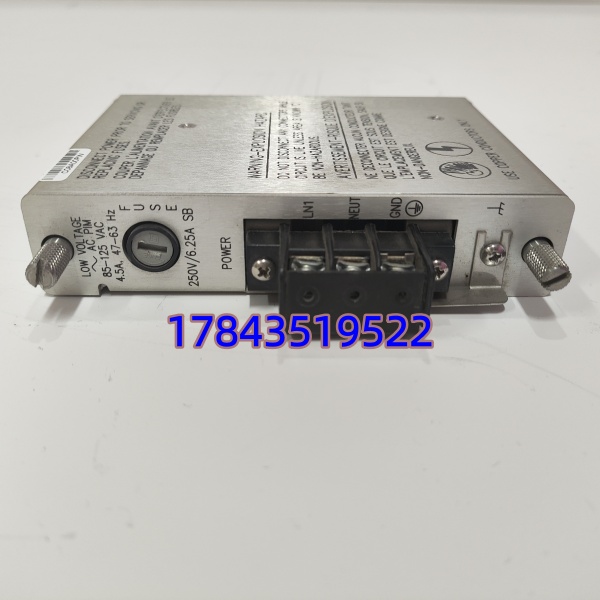

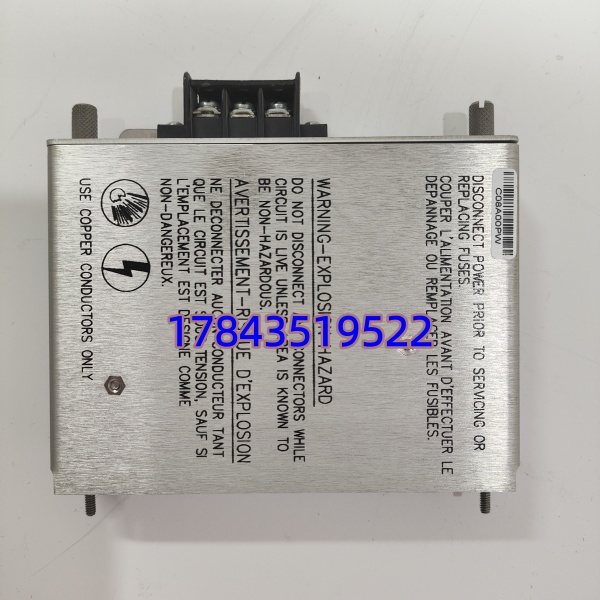

· 型号：3500/15（主机电源体）+ 125840-02（低压交流 PIM / Power Input Module）
· 品牌：Bently Nevada（Baker Hughes Company）
· 系列：Bently Nevada 3500 Series — Low Voltage AC Power Input Module for 3500/15 Power Supply
规格参数
- 产品型号：125840-02（PIM 部件号），配合 3500/15 Power Supply Module 使用
- 制造商：Bently Nevada（现 Baker Hughes）
- 模块类型：Low Voltage AC Power Input Module (PIM) — 3500/15 专用后背式电源输入适配器
- 适用系统：Bently Nevada 3500 Machinery Protection System（振动/轴位移/转速监测框架）
- 输入电压：85–132 VAC rms（标称 110 VAC），47–63 Hz；峰值耐受 120–188 VAC pk
- 最大输入电流：4.5 A rms（@85VAC 满载），典型功耗自身 <1W（转换耗能主要在 3500/15 本体）
- 配合电源体输出：+5.1 VDC（逻辑）、±15 VDC（模拟/传感器励磁），总输出功率典型 65W
- 冗余支持：3500 机架左端可装两块 3500/15 + PIM（上下槽），N+1 自动均流无缝切换，任一模块可在线拔出更换
- 保护功能：输入侧慢熔熔断器（过压/过流熔断），3500/15 本体具过压/过流/过热/短路保护
- 状态指示：PIM 无独立 LED；3500/15 电源体前面板 “Power OK” / “Fault” LED 反映整体状态
- 安装位置：3500 机架左侧专用 PIM 插槽（与 3500/15 电源体配对，半高 1/2 槽位），前接线 IEC C14 或端子（依版本）
- 工作温度：-30 °C ～ +65 °C，存储 -40 °C ～ +85 °C，湿度 0–95% RH 非凝露
- 认证：CE、UL / CSA NRTL（Class I Div 2 Grp A-D T4），ATEX / IECEx（依系统整体配置）
- 物理尺寸（约）：120.7 × 50.8 × 25 mm（半高模块），重量 ≈0.15 kg（PIM 单体）
- 兼容性注意：125840-02（LV AC PIM）仅配低压 AC 版 3500/15 电源体，不可与高压 AC PIM(125840-01) 或 DC PIM(125840-03/04) 混用——插错物理可进槽但输入范围不对可能不启动或保险熔断
产品介绍
在某个 600MW 机组碰过：春秋检发现 #2 瓦振监测 3500 机架单电源配置（仅下一槽装 3500/15+125840-02），运行三年后 PIM 内熔丝端帽微氧化致接触电阻升到 0.8Ω——机架偶发 “Power Fail” 报警但自恢复。清洁触点并重拧紧端子后消失，顺手建议业主加装第二块电源+PIM 做冗余。这 PIM 本质是个”带保险的转接进门”：单价极低但断它就断整个 3500 保护系统——轴振/轴位移全丢，多数汽机 MDS（机械保护系统）会据此触发跳闸或要求立即恢复，比 DCS 卡件故障后果更直接。
从 ABC 分类放 A 类关键附件（虽是小小 PIM 但单点故障=全架失电=保护功能盲区）。Bently Nevada 3500 系列仍处 Active Support 但早期特定 PIM 版本(New Surplus 渠道为主)，建议按机架数每 3–5 台备 1 件 PIM + 1 件 3500/15 电源体组合冷备——PIM 无电子老化但熔断器氧化和端子压接力矩衰退是现场通病。
应用场景与库存策略
3500/15 + 125840-02 新件 Baker Hughes 仍供但部分区域旧版 LV AC PIM 转渠道 New Surplus，交期通常 2–8 周。关键机组若 3500 机架单电源配置——PIM 或电源体故障直接导致振动保护全停，调度/特检通常给 72h 恢复窗口。
- 火电/燃机/压缩机组 3500 机械保护框架（轴振/轴位移/键相/偏心监测 → 3500/15 + 125840-02 LVAC PIM 供整机）→ Bently 3500 原生专用，LVAC PIM 不可与 HVAC/DC PIM 混 → 建议按每面 3500 柜（尤其单电源配置）备 1 件 PIM 冷备件（Buffer Stock），冗余双电源机架全厂共享 +1 块
- 海上平台/炼化关键机组 CMS（本特利 3500 独立保护链，不与 DCS 共用电源）→ 可与仪控班共用区域周转备件，VMI 代管降呆滞
- 老厂 3500 早期版（非 Universal PIM）→ 确认原 PIM 印字是 125840-02（LV AC）而非 125840-01（HV AC 220V）或 125840-03（LV DC 18–32V），买错插上不工作 —— 早期 Legacy 与后期 Universal AC PIM(106765-01) 物理兼容但固件要求不同，优先核对原拆除件标签
- 新建项目不适用混淆→ 新 3500 机架通常配 Universal AC PIM，此 125840-02 为老版 LV-only，仅供老柜运维
真实案例：华东某 1000MW 超超临界 #1 机，3500 框架（单电源）运行中突然全通道数据清零——查为 125840-02 PIM 内 5A 慢熔熔丝老化开路（柜旁变频器启动冲击传导致累积分疲劳）。因按 ABC 未单列 PIM 为备件等贸易商调货 6 天，期间振动保护功能退出需书面申请特检局备案并加强人工巡检。事后按槽位把 3500/15+125840-02 组合纳入关键备件池购 2 套（1 用 1 备）密封保存；同时借大修窗口将单电源改为双电源冗余（增加一块 3500/15+PIM）。Bently 当地确认 125840-02 仍可订但建议新项目用 Universal PIM。
