描述
产品详情

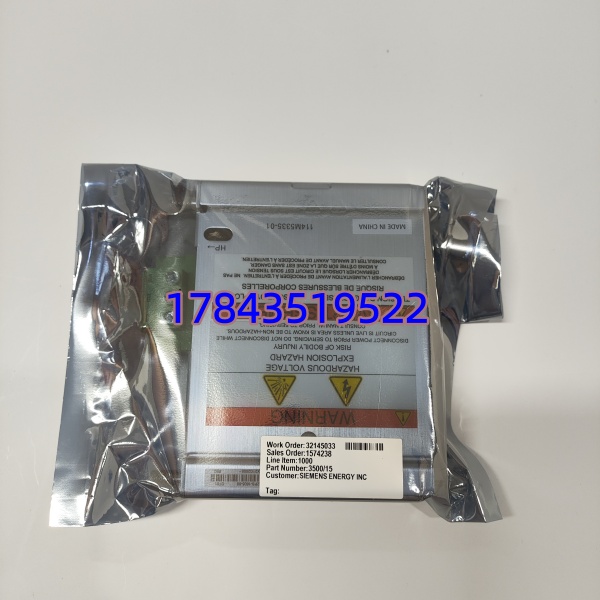

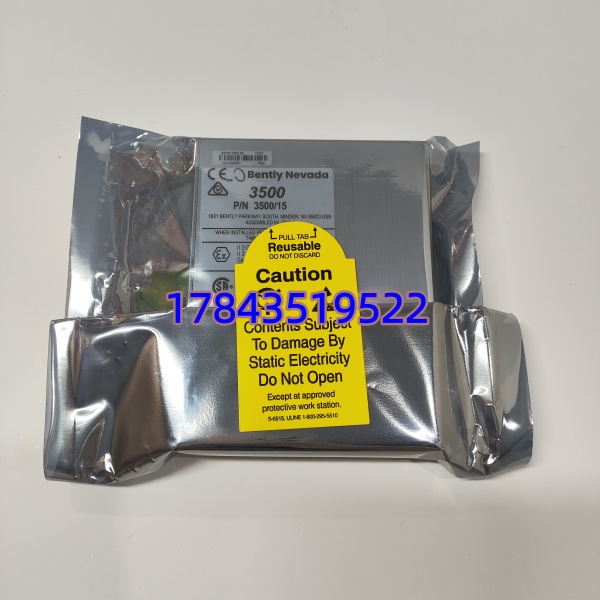

· 型号：3500/15 系列，部件号 114M5335-01
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Machinery Protection System
规格参数
- 产品名称：Low Voltage DC Power Input Module（PIM，低压直流电源输入模块）
- 所属系统：Bently Nevada 3500 Series Rack
- 部件号（Part No.）：114M5335-01（对应 3500/15 选项代码 -02 Low Voltage DC）
- 配套电源模块：需与 3500/15 主体电源模块（如 114M5330-01 低压直流电源）配对安装于机架左侧
- 输入电压范围：20 ～ 30 VDC（标称 24 VDC 外供）
- 机架背板输出：≈ 24 VDC 稳压至 3500 背板总线
- 最大供电电流：依配对电源模块而定，典型支持全机架负载（含 Keyphasor/振动/趋近探头模块）
- 安装位置：3500 机架最左侧专用半高槽位（下槽为主/上槽为冗余备），必须与 Power Supply Module 前后配合使用
- 冗余支持：支持双电源+双 PIM 的 N+1 冗余配置，单模块可热插拔不影响运行（另一模块在位时）
- 指示灯：PIM 本身无独立 LED，电源状态由 3500/15 主体模块面板的 PWR / AC OK / DC OK 指示
- 工作温度：-30℃ ～ +65℃（-22℉ ～ +149℉）
- 存储温度：-40℃ ～ +85℃
- 尺寸（PIM 板）：约 120.7 × 25.4 × 114.3 mm（H×W×D）
- 重量：约 0.34 kg
- 认证：CE、UL、cUL（随整机 3500/15 认证）
产品介绍
114M5335-01 是 Bently Nevada 3500/15 系统的低压直流电源输入接口模块（PIM），不是独立电源——它负责把你现场的 24V DC 外供电源引入 3500 机架背板，通常与 3500/15 低压直流电源模块（114M5330-01）组合安装在机架最左侧半高槽位。若现场已有 UPS 或直流屏提供的 24V DC，用它比交流电源版省掉一级变换，效率更高且故障点少。
有一点要注意：这东西单独买回来不工作，必须配对应的 3500/15 电源模块本体一起用。现场最常见问题是旧机架交流电源挂了想改直流冗余供电，就需要同步更换 PIM 为 114M5335-01 并核对 3500/15 前面板版本兼容。采购时一定确认你要的是 PIM（这个小卡）还是完整的 3500/15 电源模块+PIM 套件。
应用场景与行业案例
我在现场见过 3500 机架因厂用电晃电导致交流电源模块反复复位，振动监测短暂失联——最危险的不是跳闸，而是保护系统”假死”没报警。换成 114M5335-01 + 外供 24V DC（取自不停电直流屏或 UPS 直流母线），彻底消除市电波动影响，这才是石化海上平台的标准做法。
- 火电/核电：汽机岛 3500 机架改用厂用 24V DC + 114M5335-01 冗余双 PIM，避免保安段切换时监测盲区。
- 海上平台/炼化：防爆区无稳定市电，直接用平台直流配电供电，省隔离变压器。
- 长输压缩机组：双 PIM 冗余（上下槽各一），主 PIM 故障可在线拔出更换不断机。
- 老旧改造：原装机架配交流 PIM（114M5333-01 之类），想改直流冗余只需更换 PIM 为 114M5335-01 并调整外部接线。
真实案例：西北某化肥厂合成气压缩机组 3500 机架，夏季雷雨季节因 MCC 段电压暂降致 3500/15 交流电源模块三次复位，振动通道短时离线触发不必要 ESD 跳车。夜班翻备件发现库里有块 114M5335-01 PIM 和闲置 3500/15 低压直流电源，停机 15 分钟更换 PIM 及电源模块、改接现场 24V DC 屏，恢复后连续两个雷雨季再无伪复位。老师傅说：”早知道直流 PIM 这么稳，当初就不该上交流版。”
常见问题解答 (FAQ)
Q1：114M5335-01 能单独给 3500 机架供电吗？
不能。它是电源输入接口卡（PIM），必须配合 3500/15 电源模块本体（如 114M5330-01 Low Voltage DC Supply）装在机架左侧同时使用，两者缺一不可。
Q2：支持热插拔吗？插拔会影响监测吗？
在另一个电源模块+PIM 正常工作的情况下，可以带电拔出/插入进行更换，机架不会掉电。若这是唯一电源（无冗余配置），拔出必导致机架全掉——换之前确认冗余状态或做好停机准备。
Q3：和高压直流 PIM（114M5334-01）能混用吗？外部供电是 110V DC 怎么办？
不能混用。114M5335-01 只接受 20~30V DC，110V DC 场合要用 114M5334-01（High Voltage DC PIM，88~140V DC）。买前核对现场直流电压等级。
Q4：原机架是交流电源（PIM 114M5333-01），能直接换成这个直流 PIM 吗？
硬件上可以换，但必须同步更换 3500/15 前面板电源模块为低压直流版（114M5330-01），且重新接外部 24V DC 端子。只换 PIM 不换电源模块本体，机架无法上电。
Q5：二手/拆机 PIM 怎么验货？
目检 PCB 无腐蚀烧痕、镀金引脚无氧化；上机架配合正常电源模块插入，DC OK LED 应亮；量外部 24V 端子与背板触点通断正常。建议供应商提供上机架测试视频。
