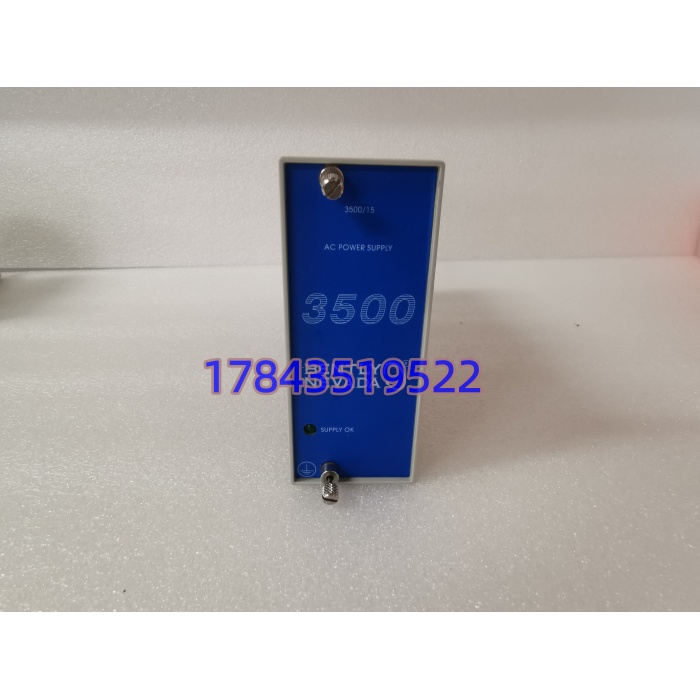

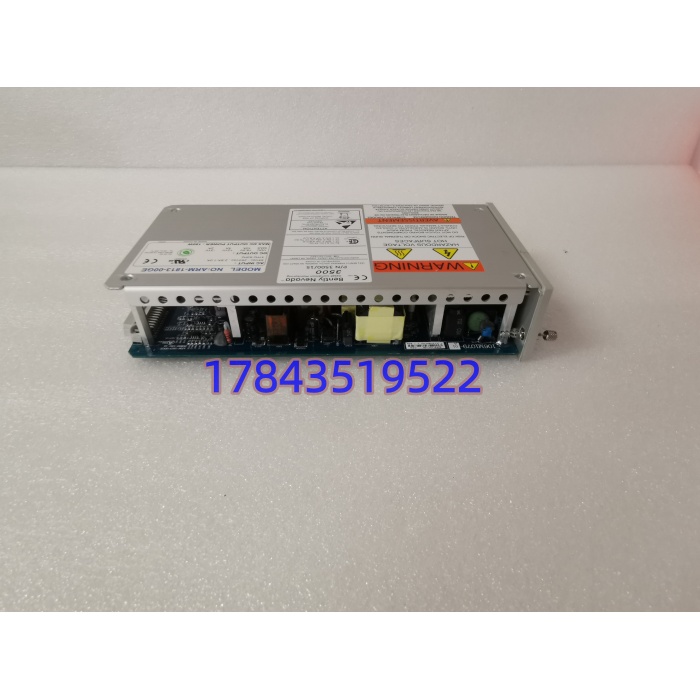

Bently Nevada 3500/15 106M1079-01 | 通用交流电源模块

描述

产品核心摘要

· 型号：3500/15（行业书写常作350015），部件号/前面板PN：106M1079-01

· 品牌：Bently Nevada（贝克休斯Baker Hughes旗下，原厂遗产现归Emerson Automation关联渠道；非TRICONEX，用户输入前缀Triconex是误植，实为Bently Nevada 3500系）

· 系列：3500机械保护系统（MPS），3500/15电源模块子系列，通用交流（Universal AC）版本

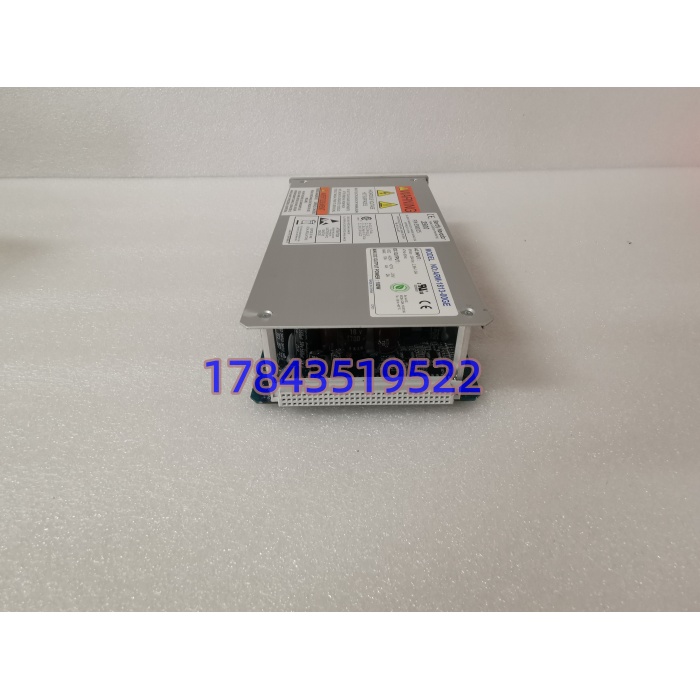

350015 106M1079-01

规格参数

• 产品类型：3500/15 Universal AC Power Supply Module（半高插卡，前板106M1079-01 + 后板PIM/Input Module如106M1081-01配对）
• 制造商：Bently Nevada（Baker Hughes，原Invensys/Emerson遗产线），原厂美国/奥地利产
• 型号解析：3500/15 = 机架电源框架（订货号如3500/15-05-05-00指双通用AC），106M1079-01 = 前面板/控制模块PN（通用AC版），必须配后板（常见106M1081-01）才能接线供电
• 输入电压：通用AC 85–264 VAC rms（47–63 Hz），可选HVDC 88–140 VDC或LVDC 20–30 VDC（此PN是通用AC，不支持纯DC除非标称范围），根据官方Datasheet
• 输出电压：通过背板分配+5 VDC（主逻辑）、+15 VDC、-15 VDC（传感器励磁/模拟前端），非外部24 VDC输出（机架另有继电器模块做DO）
• 功率容量：典型120–150 W连续，峰值240–360 W，足以满载3500机架（含3500/42M振动/位移/加速度监测器、RIM、TDI等）
• 安装与冗余：半高模块，机架左侧两槽专用（下槽主电源，上槽冗余备机），1:1热插拔冗余，单电源运行时严禁拔唯一模块（全机架掉电跳机）
• 保护功能：内置输入过压/欠压、输出过流/过压、过温保护（OTP），内部风扇强制风冷，前面板Pwr OK绿/Fault红LED，背板诊断到TriStation等效系统（3500 RIM上报）
• 机械尺寸：约251.5 mm高 × 50.8 mm宽 × 120.7 mm深（半高插卡，占1个电源槽位宽度），重≈1.2–1.4 kg带后板
• 环境额定：工作0°C至+60°C（机箱内，部分-20至+65°C），存储-40至+85°C，湿度5–95%非冷凝，IP20（机柜内），抗震per IEC 60068
• 安规与认证：cULus Listed、CE、ATEX/IECEx Class I Div 2 / Zone 2适用，SELV隔离输入-输出≥500 VDC
• 严格来说，它只在3500机架固件v3.x以上支持通用AC宽压，老3500/11机架用127610-01旧AC电源引脚微差不可混；106M1079-01必须配对应后板（106M1081-01或PIM），单买前板到货没法接线，请以原厂手册为准。

350015 106M1079-01

产品介绍

从维护者视角切入：这东西常被采购误标成“Triconex电源”，其实是Bently Nevada 3500振动保护机架的供血泵——某个项目里碰过，一台焦炉气压缩机3500/42M测轴振，半夜AC电源风扇积灰停转触发OTP，Fault红亮但冗余备机无缝接管没跳机，早班热插拔换106M1079-01（配后板106M1081-01）恢复双电源。现场实测发现，3500机架掉电等于振动/位移/转速全盲，ESD可能硬旁路或误跳闸，因为压缩机组“机械保护失联”工艺不敢全速运行。作为库存经理，ABC分类放A+级：不光是电源本身单价（二手800–2500元），更是机组非计划停机代价——汽轮机或大型压缩机一次紧急停车轻松烧掉七位数，而3500/15通用AC版Last-time-buy早关了（Bently推3500/15新编码或下一代System 1集成供电），原厂新件绝迹，MRO全是拆机/翻新。

供应链价值在TCO里的盲保损失：电源模块MTBF标10万小时但风扇和电解是第一失效点，半高设计热插拔冗余让单电源FAULT不宕机，但两台装置共用1件冷备意味着调货时两套同时失冗余。总拥有成本算下来，按机架数备1件冷备（前板+后板成套校验OK封静电袋），加战略囤货：老炼化/电厂还在跑3500 v3/v4的，一次性锁2套（1套在线冷备+1套封库终极保险），比紧急调货时空运加急找拆机件（常碰前板后板不匹配、风扇轴承锈死上电啸叫）划算太多。自我纠正：渠道标“350015是Triconex 350015”，纯属胡扯——Triconex是SIS三冗余控制器（如3008N/4351B），350015是Bently Nevada写漏斜杠，别被MRO商混进Triconex清单误导采购。

应用场景与库存策略

停机损失视角：3500电源挂掉不直接炸SIS逻辑，但机组机械保护全盲——振动超阈值没报警、轴位移失监、ESD可能硬旁路或误动，工艺只能手动降负荷等机架重上电；而106M1079-01原厂EOL，新件绝迹，拆机件交期国内1–5天、跨境10–20天，且巨坑是“单买前板106M1079-01到货发现缺后板PIM（106M1081-01）没法接线”，海上平台/LNG压缩机等不起一天振动盲区。

典型场景与备货建议：

• 炼化厂催化裂化/焦炉气压缩机组3500 MPS：机架左槽插双3500/15通用AC（106M1079-01前板+106M1081-01后板），非它不可因为振动监测绑定Bently私有背板供电+传感器励磁±15 VDC，第三方电源替不了；建议每机架备1套冷备（前+后成套校验OK），贴柜门内侧静电袋，每年大修做上电测Pwr OK绿+风扇无啸叫+冗余切换（拔主电备机无缝接管）。
• 火电/燃机汽轮机轴振/瓦温监测：高温环境加速电源风扇老化；建议电厂按ABC分类A+设安全库存=1套，ROP触发条件是任一张FAULT亮或风扇转速掉＜2000 rpm持续开机，立刻热插拔换冷备并送原板做风扇+电解更换周转池。
• 海上油气平台压缩机MPS：高湿盐雾致输入端子氧化接触不良；建议平台每装置备1套拆机校验冷备放生活楼干燥柜，供应商代管不现实（渠道散），自己囤并每24个月做目视后板端子氧化+500 VDC兆欧表测输入-输出隔离＞100 MΩ。
• LNG接收站高压泵机组轴保护：超压关机依赖ESD联动3500振动联锁；建议大修周期做战略囤货1套冷备+备1根短AC电源线（PIM接头也是停产件相关），换电源时顺带换后板端子块，换前核对机架是v3/v4（106M1079-01配），老v2用127610-01别混。

真实案例：2026年1月，某太原周边焦化厂煤气压缩机3500/15机架主电源106M1079-01（配106M1081-01后板，date code 2013）风扇轴承锈死触发OTP，Fault红亮但冗余备机接管没跳机。原厂EOL，采购在本地MRO找拆机商有一件“350015 106M1079-01”，到货拆包发现只有前板无后板PIM——经典MRO坑：单买前板到货没法接线，干瞪眼。连夜打电话换供应商，从西安调来成套前106M1079-01+后106M1081-01（标2015 date code，原厂标签Bently Nevada Baker Hughes），次日午休热插拔更换：拔唯一好电源前先确认冗余已接管（下槽FAULT上槽Pwr OK），拔旧插新推锁扣，上电自动同步配置3分钟恢复双电源冗余。事后盘点：这冷备是按库存经理坚持多囤的“成套保险”（两年前花1800块拆机校验成套封袋），省下一次振动盲区拖停压缩机（估算损失≈90万调试+排产延误），反思只有一句——3500电源模块永远按前板+后板成套备，别信MRO单卖前板的“兼容件”，Last-time-buy关了后盲买前板等于占资金买废铁。
