产品详情
· 型号：3500/15（Part Number: 106M1079-01 / 106M1081-01 为配套 PIM）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Mechanical Protection System — 3500/15 Power Supply
规格参数

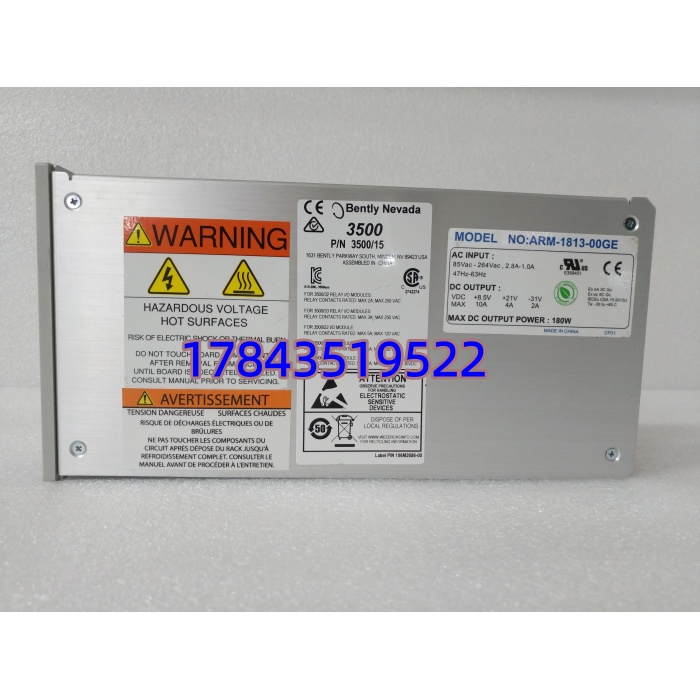

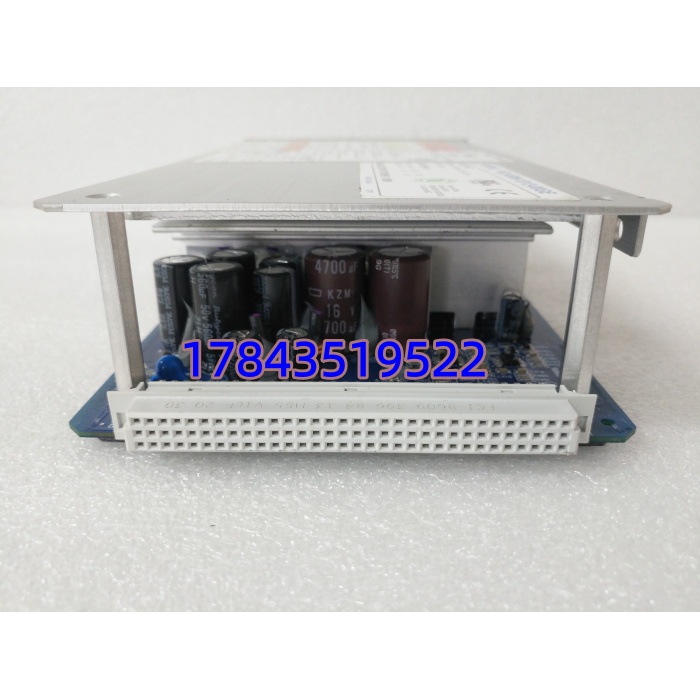

| 参数项 | 规格值 |
|---|---|
| 产品全称 | Bently Nevada 3500/15 Universal AC Power Supply Module |
| 部件号(P/N) | 106M1079-01（电源模块本体），配套 PIM 106M1081-01 |
| 适用机架 | Bently Nevada 3500 标准机架（左侧专用电源槽位，下槽为主/上槽为备） |
| 电源选项代码 | Option 05 — Universal AC Voltage (85–264 Vac rms) |
| 输入电压范围 | 85 ~ 264 VAC rms（通用交流宽电压），47 ~ 63 Hz |
| 最大输入电流 | ≈ 2.8 ~ 3.0 A rms @ 85 VAC |
| 背板输出电压 | +5.0 VDC（≈ 6–10 A）、+12.0 VDC（≈ 1–2 A）、-12.0 VDC（≈ 0.5 A）、+24.0 VDC（≈ 1 A） |
| 最大输出功率 | 约 60 W～70 W（依负载配置而定，根据官方 Datasheet 141530） |
| 冗余支持 | 支持双电源 1+1 负载均分与故障自动切换（热备） |
| 热插拔 | 支持（在线插拔不中断机架运行） |
| 安装形式 | 半高模块（Half-height），欧式 DIN 41612 背板连接器，前面板可拆卸端子排 |
| 工作温度 | -30 ℃ ～ +65 ℃ |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5% ～ 95%（非凝露） |
| 保护功能 | 过压/过流/过热保护，内部自检 |
| 指示灯 | PWR/OK（绿）、FAULT（红） |
| 认证 | CE、CSA/NRTL/C、ATEX/IECEx（依批次标签）、SIL 2 Capable |
| 尺寸(约) | 120.7 × 50.8 × 251.5 mm（H×W×D，模块本体） |
| 重量(约) | 1.2 ~ 1.39 kg |
| MTBF | > 100,000 h（典型值，厂商公布数据） |

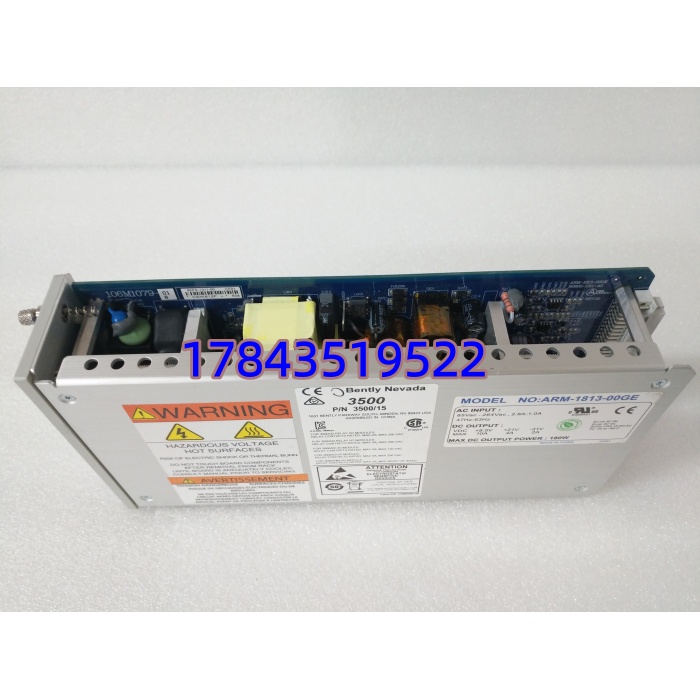

产品介绍
现场实测发现，3500 机架莫名其妙报”Rack Power Fail”但测量 UPS 输出端电压正常的情况，十有八九是这块 3500/15 电源模块内部电容老化导致 +5V 背板轨跌落，尤其运行超过 12~15 年的老机组。它是 3500 机械保护系统的供电心脏，把现场 110V/220V 交流电经宽范围整流稳压后分给背板上所有监测卡（振动、轴位移、键相…），同时参与机架健康自检——模块 OK LED 灭或 FAULT 亮即意味着整框监测数据可信度归零，TSI 系统会触发机组跳闸连锁。
从供应链角度看这玩意儿不属于高频坏件，但却是”一坏就致命”的那类。Bently 3500/15 系列目前仍属在产（Option 05 通用交流版持续供货），可新件交期偶有 8~14 周波动。对已投运装置建议至少按每两套 3500 机架备 1 件冷备件，或强制双电源冗余运行把 MTBF 摊薄。TCO 核算里它的持有成本远低于一次非计划停机跳机的产量损失——特别是汽机 TSI 保护回路不允许失电的那种工况。
应用场景与库存策略
3500 电源模块故障的直接后果是整个 TSI 机架掉电→振动/轴位移监测全丢→机组 ESD 三取二或硬接线连锁触发跳机。化工炼油、火电汽机、LNG 压缩机这些场景停机损失常以小时六位数计，备件不能赌交期。
- 燃煤/燃气轮机 TSI 保护机架（Option 05 通用交流输入）—3500 机架通常已配双电源，但老化后电容鼓包常见 → 建议 N 套机架备 ⌈N/2⌉ 取整冷备件（最低全厂不少于 1 件），密封防静电袋保存，每 2 年做一次上机架通电自检。
- 炼化催化压缩机组状态监测（电网波动大地区）—宽电压输入抗晃电，非它不可 → 建议由授权服务商做 VMI 寄售或自行备 1 件。
- 海上平台/老厂延寿改造（原装 3500/15 早期版本）—注意核对 Option Code 是否与现有机架 PIM 兼容 → 新购优先买同 Option 05 Universal AC，避免高压/低压专用版插不进。
- 新建项目备品定额—通常设计院提 10% 且不高于 2 件 → 若你有多套 3500 机架建议合并池化管理，别每个控制柜各囤一件造成呆滞。
真实案例：华东某 300MW 热电扩建，#2 机 3500 机架单电源配置（当年为了省两万块没上冗余）。投运第 9 年夏天高温季，3500/15 的 OK 灯突然灭——空调短暂故障柜内超温加速了电解电容失效。库房无备件，原厂代理调货 3 周。最终借了隔壁检修停机机组的同型号模块救急，#2 机非计划停运 19 小时，少发电量折合损失约四十多万。后来全厂统一改成双电源冗余，并按 3 台机组备 1 件密封冷备，每年大修做通电点检——再没因此跳机。
