描述
产品详情

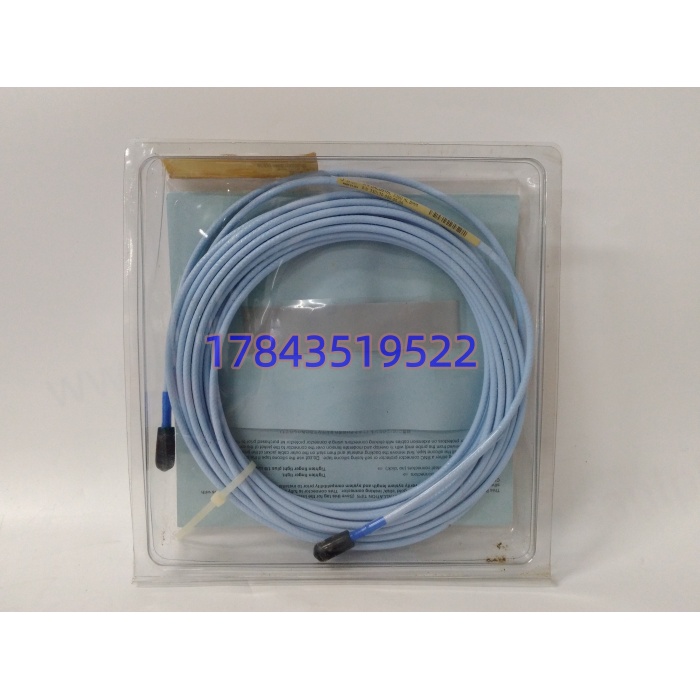

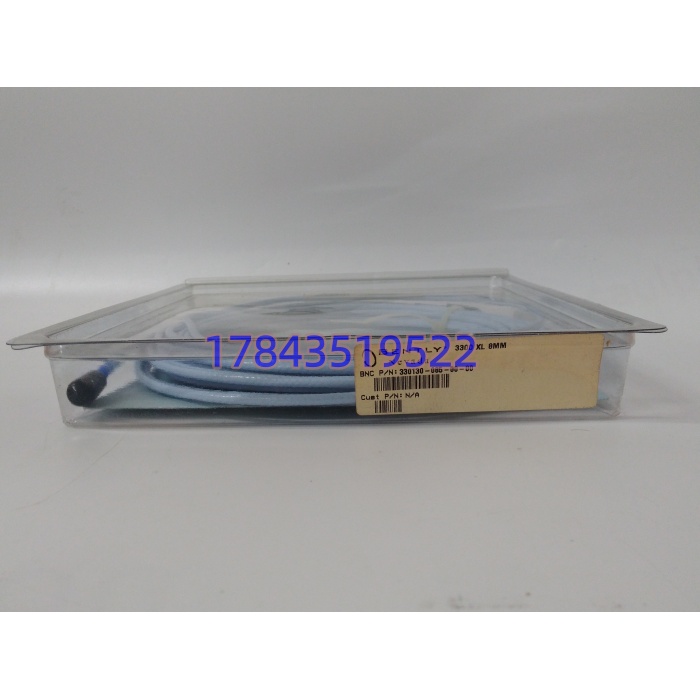

· 型号：330130-085-00-00
· 品牌：Bently Nevada
· 系列：3300 XL 8 mm / 11 mm 电涡流系统
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | 3300 XL 标准延伸电缆 | 探头↔前置器之间 |
| 总长度 | 8.5 m（27.9 ft） | 后缀 085 |
| 电缆结构 | 75 Ω 三轴低电容同轴，FEP 绝缘 | 典型电容 69.9 pF/m |
| 屏蔽方式 | 外层镀锡铜编织 + 内层铝箔 | 抗 RFI/EMI，满足 CE 环境 |
| 接头类型 | 两端 ClickLoc™ 微型同轴，镀金触点 | 手拧锁紧，0.565 N·m 扭矩参考 |
| 铠装选项 | 无（后缀 00 = 非铠装标准电缆） | 区别于 01 铠装 / 10 FluidLoc |
| 工作温度 | -51 ℃ ~ +177 ℃ | 标准型；ETR 型可到 +260 ℃ |
| 存储温度 | -55 ℃ ~ +200 ℃ | 以原厂手册为准 |
| 最小弯曲半径 | 25.4 mm（1 inch） | 现场穿管注意 |
| 芯线直流电阻 | 1.87 ± 0.28 Ω | 典型值 |
| 防护与密封 | 连接器 IP67 级密封（非整缆浸没） | FluidLoc 需选 10/11 后缀 |
| 合规标准 | API 670（4th Ed.）机械保护系统配套、IEC/UL/CSA 视后缀而定 | 00 后缀=不要求特殊认证 |
| 适配前置器 | 330180 系列 5 m 或 9 m 系统长度前置器 | 长度必须闭环匹配 |
| 单件重量 | 约 0.29 kg（裸缆）/ 含接头约 1 kg | 渠道标注不一，以实物为准 |
产品介绍
3300 XL 系统里最容易被当成”普通同轴电缆”糊弄过去的，就是 330130 这根延伸线。但它不是 RG58，也不是自购三轴线能替的——探头出厂按 AISI 4140 靶材校准，前置器按 75 Ω 三轴阻抗和解调相位配对，中间任何一段电缆的特性阻抗飘了、屏蔽断了、ClickLoc 接触电阻上去了，轴振波形就会在 4 mA 附近抖，3500 框架报”信号不稳定”，现场第一反应永远是”探头坏了”，其实八成是延伸电缆接头进油。
从 TCO 看，这根 8.5 m 非铠装标准型（-00-00）的价值不在单价，而在它让”5 m 探头 + 8.5 m 延伸 = 不匹配，必须走 1.5 m 探头 + 8.5 m = 10 m？不对，前置器只认 5 或 9″这个坑被提前填平：现场实测发现，老机组改造时原探头剩 1.5 m 引线，配 330130-035 是 5 m 系统，配 085 是 10 m 系统（前置器不支持），所以 085 通常出现在”9 m 系统”里搭配 0.5 m 探头，或者新装时直接 9 m 系统全长用 085 贯通。库存里留它，本质是留”前置器远置权”——燃气轮机缸体 177 ℃ 边缘把前置器烤到漂移，一根 085 把前置器拉回机柜，比换前置器便宜一个数量级。
应用场景与库存策略
汽轮机高压缸轴振探头贴在 180 ℃ 缸壁，前置器原设计就挂在就地接线盒——运行三年后零点漂移，夏天最凶。某 350 MW 机组检修发现 4 个轴振通道里 2 个信噪比掉到阈值下，维护班第一锅端换探头，没用；后来拆开就地盒发现 330130 接头密封圈老化，油雾进去形成漏电流。紧急从厦门调 2 根 330130-085-00-00 把前置器改迁机柜，当夜恢复。回头算账：探头冤枉换了 4 支 × 几千块，停机 11 小时 × 上网电价，远比提前备 2 根延伸电缆贵。从那以后该厂把”3300 XL 延伸电缆全长度各 1 根冷备”写进 PM 规程。
- 电力·汽轮机/发电机轴振：前置器必须远离缸体高温，9 m 系统里 085 是标配长度 → 建议 A 类备件，机柜冷备 1 根 + 现场应急 1 根（Buffer stock 2 件）。
- 石化·离心压缩机差胀/轴位移：控制室与机组间距超 5 m，前置器进 Safely Shutdown 机柜 → 与供应商签 VMI 代管 1 根，自身零库存占用。
- 海上平台·燃气轮机：盐雾 + 空间受限，前置器远置到低压盘 → 选 00-CN 或 00-05 认证版更稳；00-00 仅限无认证强制场景，别为了省后缀钱踩合规坑。
- 冶金·轧机齿轮箱：振动大、电缆易磨 → 00-00 非铠装不够用，应备 01 铠装版；把 00-00 备在这里是错配。
- 存量 3300 老系统（非 XL）：严格来说 330130 是 XL 专用，老 3300 5 mm 系统探头接口机械兼容但电气校准不同，混用会以原厂手册为准，别凭”插得上”就下单。
真实案例：2023 年某化肥厂合成气压缩机 3300 XL 系统报警”Channel Difference”，备件库里 330130-080（8 m）有 3 根，085 一根没有。采购员先发 080 过去，结果现场是 9 m 系统（0.5 m 探头 + 8.5 m 延伸），080 装上去总长 8.5 m，与前置器标称 9 m 不符，线性区间偏掉，开车前联校不过。半夜找厦门贸易商空运 085，停机等货 19 小时。复盘结论：330130 按”长度后缀”做 ABC 子分类，085/040/035 三种高频长度各锁 1 根冷备，比按”330130 家族”笼统备 3 根有用得多。
