描述
产品详情

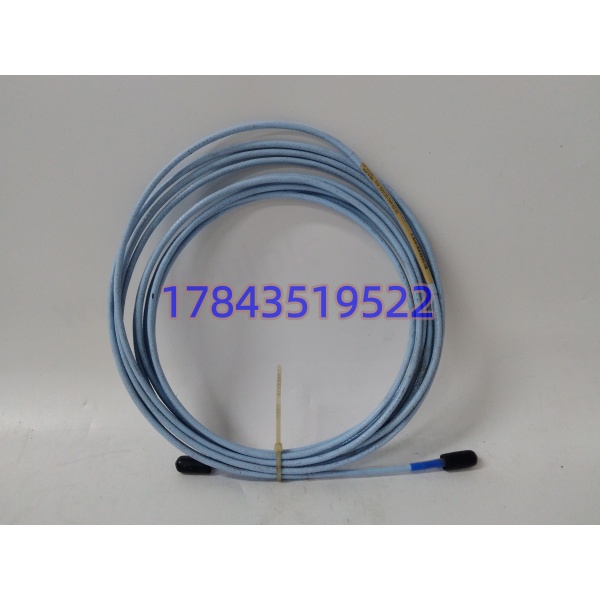

· 型号：330130-045-00-00
· 品牌：Bently Nevada（本特利内华达）
· 系列：3300 XL 8mm Proximity Transducer System
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | 3300 XL 8mm 电涡流传感器系统延伸电缆（Extension Cable） |
| 部件编号 | 330130-045-00-00（045=4.5m，00=标准电缆，00=无机构审批） |
| 适配系统 | 3300 XL 8mm 探头（如 330103-xxx）+ 3300 XL 前置器（如 330180-50-00） |
| 电缆长度 | 4.5 m（14.8 ft），系统总长通常探头1m+延伸4.5m 或按 5m/9m 电气长度配 |
| 导体结构 | 75Ω 三轴电缆，中心导体+内屏蔽+外屏蔽 |
| 中心导体电阻 | 典型 0.88Ω ±0.13Ω（4m 基准，4.5m 略高，以原厂手册为准） |
| 绝缘层 | 氟化乙丙烯（FEP） |
| 接头类型 | 两端 ClickLoc 防松镀金接头（手指拧紧自动锁止，无需工具） |
| 机械抗拉 | CableLoc 设计，可承受 330N（75 lbf）拉力 |
| 防护选项 | 本料号=标准非铠装；同族 -01 铠装、-10 FluidLoc 防油渗 |
| 温度范围 | -52℃ ~ +177℃（标准型）；ETR 高温版可达 +260℃ |
| 最小弯曲半径 | 25.4 mm（1 inch） |
| 兼容标准 | API 670 第4版（机械保护系统） |
| 互换性 | 同长度同系列无需单件校准，探头/延伸/前置器整体互换 |
| 重量（约） | 0.2~2 kg（渠道标注重叠，以实物为准） |
注：网上把它写成”3300 XL 8mm 探头本体””3500 监测模块””振动变送器”的，都是把 330130（延伸电缆）和 330103（探头）、330180（前置器）、3500/42M（监测卡）混着标。330130-045-00-00 只是一根线，不发电涡流、不输出 4-20mA、不插 3500 机架。买错成探头现场会发现两端都是 ClickLoc 母头、中间没线圈。
产品介绍
330130-045-00-00 是 Bently 3300 XL 8mm 电涡流系统里那根 4.5 米的标准延伸电缆，一头拧在 330103 系列 8mm 探头尾部，一头拧到集中安装的前置器（Proximitor）端，把探头感应到的轴面间隙变化以高频电信号低损耗送过去。它用 75Ω 三轴+FEP 绝缘+双屏蔽，扛机柜间动力电缆串扰；ClickLoc 镀金接头手指拧紧就锁死，CableLoc 尾套能扛 75 磅拉力，机组振动环境下不会松脱。本身无源无供电，不参与校准——Bently 的规矩是”同系列同长度探头+延伸+前置器整体互换，不需单件匹配”。
和 330130-040-00-00（4.0m）、330130-070-00-00（7.0m）区别只在长度；和 -01 尾标（铠装）、-10（FluidLoc 防油渗）区别在护套。和 3500 系统不直接绑定，3500/42M 监测卡吃的是前置器出来的 -1~-17V DC 间隙电压，延伸电缆在前置器之前。坦白讲，买它的人 100% 是老机组探头安装孔到前置器端子箱距离 4.5m 正好、原线被机油浸硬了或者检修剪短过没法恢复、备件单按 Bently 原厂号补一根，不是新项目首装（新项目也还在用这料号，3300 XL 没停产）。
应用场景与行业案例
我在电厂遇过最典型的：给水泵汽轮机轴振 1X 通道数值偶发跳变，示波器挂前置器输出端看到间隙电压毛刺，但探头端拆下来量线圈阻抗正常。顺着电缆摸——延伸电缆中段在某平台穿管处被踩扁过，FEP 护套没破但三轴间距微变，75Ω 特性阻抗畸变，高频涡流信号反射。换 330130-045-00-00（库存拆机，ClickLoc 接头无拧花），4.5m 原长恢复，1X 幅值回归基线。
典型场景：
- 汽轮发电机组：高压缸/低压缸轴振、轴位移，探头在轴承箱、前置器在机柜，4.5m 线正好跨保温层外走线。
- 离心压缩机：油膜轴承径向振动+键相位，FluidLoc 版（同族）防润滑油沿缆芯渗，标准版用在干燥端。
- 风机/水泵：电机驱动端轴承振动监测，延伸电缆走桥架避开变频器动力线。
- 齿轮箱状态监测：风电或轧机齿轮箱，延伸电缆连探头到远端前置器，3500 系统采集频谱。
- MRO 备货：原厂交期按 Baker Hughes 渠道走几周起，停机检修窗口等不起，拆机原厂线照用。
真实案例：前年内蒙古某煤化工汽机岛，夜班 #3 给水泵汽轮机轴位移突然从 0.8mm 跳到 1.6mm 触发 SIS 联锁跳泵。仪表到现场拆轴承箱接头——发现 330130-045-00-00 探头端 ClickLoc 接头处有润滑油渗出，标准非铠装缆芯吸油后介电常数变了，间隙电压漂移。备件间有根 2018 年 Bently 原厂 330130-045-00-00（封套未拆，接头塑帽在），换上重做安装间隙 1.27mm 标定，轴位移回 0.8mm，SIS 复归。汽机班长原话：”延伸电缆不是普通屏蔽线，吸油会变特性阻抗，以后 PM 单里探头线和前置器要并列查油迹。”这就是电涡流系统里最容易被当成’随便剪一段同轴缆替’的坑。
