描述
产品详情

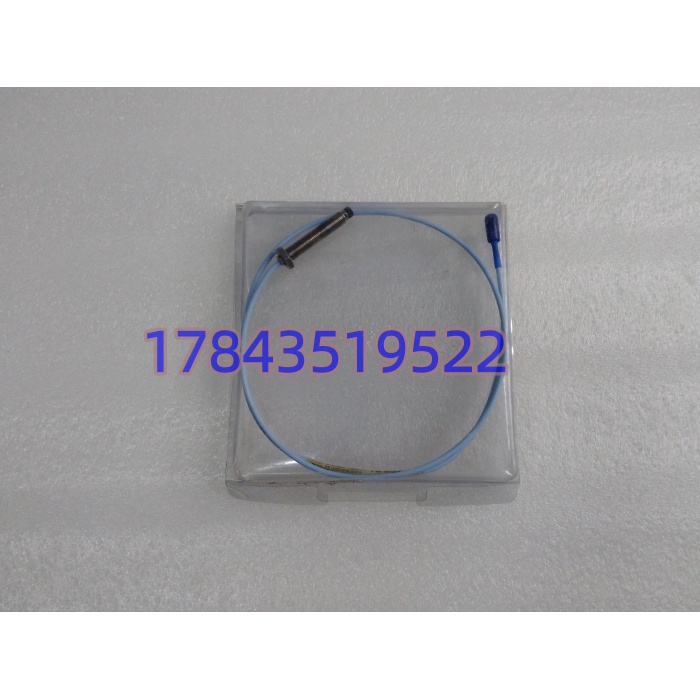

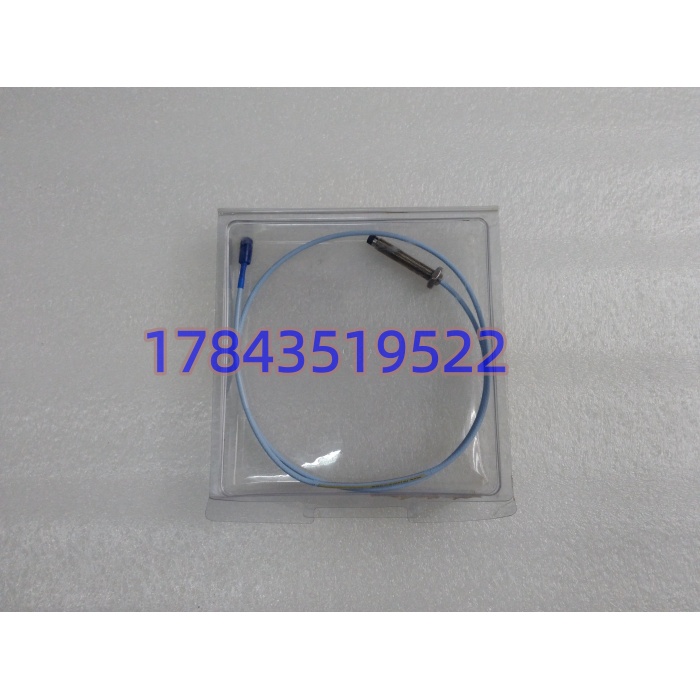

· 型号：330103-00-06-10-02-00
· 品牌：Bently Nevada（原 A-B 渠道常标 Bently，现归 Baker Hughes）
· 系列：3300 XL 8 mm Proximity Probe（330103 基础型 = M10×1 非铠装）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 探头直径 | 8 mm（XL 系列标准） |
| 安装螺纹 | M10 × 1（公制细牙），配 17 mm 六角锁紧螺母 |
| 无螺纹长度 A | 00 = 0 mm |
| 壳体总长 B | 06 = 60 mm |
| 自带电缆长 C | 10 = 1.0 m |
| 接头与电缆 D | 02 = 标准电缆 + 微型同轴 ClickLoc™ 接头（非 FluidLoc、非接头保护器） |
| 批准机构 E | 00 = 无特殊防爆/船级标 |
| 铠装 | 无（非 330104 铠装型） |
| 线性范围 | 2.0 mm（80 mils），有效段 0.25–2.3 mm（10–90 mils） |
| 灵敏度 ISF | 7.87 V/mm（200 mV/mil） |
| 平均比例因子 ASF | -7.87 V/mm（负斜率，间隙增大电压变负） |
| 推荐安装间隙 | 1.27 mm（50 mils） |
| 输出对应电压 | 约 -1 V（近）至 -17 V（远）DC，供 330180 前置器 |
| 频率响应 | 0–10 kHz（动态振动）+ 直流（位移） |
| 靶材校准 | 默认 AISI 4140 钢，换材质需重标定 |
| 探头端温度 | -51～+177 ℃（标准型）；电缆/接头同档，ETR 型可到 +260 ℃ |
| 前置器环境 | -35～+85 ℃（前置器本体，非探头） |
| 防护 | 端部 Viton® O 形圈压差密封，探头体 IP67 级（接头未加保护器时怕凝水浸入） |
| 系统匹配 | 探头 1.0 m + 延伸 4.0 m = 5 m 系统，必须配 330180-50-xx 前置器；9 m 系统同理 |
| 合规 | API 670 第四版、CE、RoHS、SIL 2/3（系统级） |
产品介绍
330103-00-06-10-02-00 是 3300 XL 8 mm 探头里的公制螺纹标准款：M10×1 拧进轴承座，60 mm 壳体适合中等厚度壁，1.0 m 自带电缆带 ClickLoc 微型同轴头直接插 330130 延伸电缆，延伸电缆另一端进 330180 前置器，前置器出 -17～-1 V 给本特利 3500/1900 框架或 PLC 模拟量。整套系统探头/延伸/前置器出厂按系统长度匹配、现场任意同长度组件可互换，不需要单对单标定——这是 XL 系列比老 3300 5 mm 好用的地方。
有一点必须讲清：探头本身不输出标准 4–20 mA，它只是电涡流阻抗变换的前端，离了前置器单卖探头意义不大。我在汽机扣缸现场最常遇到的坑是——库存拿一颗 330103-00-06-05-02-00（0.5 m）当 1.0 m 备件换上去，长度不匹配，系统总长变 4.5 m，330180-50 前置器直接报”transducer fault”，不是探头坏，是长度逻辑不对。型号里”10″和”05″差一级，肉眼容易漏。
应用场景与行业案例
探头失效不是”没信号”那么直白：线圈老化表现为灵敏度从 7.87 漂到 7.2，轴振幅值整体偏低 8%，趋势系统不报警但保护定值其实已经偏移；ClickLoc 接头受潮表现为 -17V 基线每天漂几百 mV，误触发轴向位移高报；电缆在铠装缺位时被轴承座边缘磨破屏蔽，10 kHz 以上高频振动叠加 50 Hz 工频哼声。
- 火电汽轮机轴振：前轴承 X/Y 向各一颗 330103，配 3500 框架做保护+趋势，API 670 强制要求 8 mm 非接触。
- 石化裂解气压缩机：高压缸轴位移监测，M10×1 公制螺纹和欧式机组本体螺纹一致，不用转接头。
- 水电发电机转子抬机量：停机态测静态间隙，动态开机后看振动，一颗探头两种用法。
- 水泥回转窑托轮轴温振一体点：窑传动轴径大（>φ76 mm），8 mm 探头灵敏度不受小轴径效应影响，比 5 mm 合适。
- 老透平改造：原 3300 5 mm 探头孔不够换 8 mm 时，330103 公制螺纹直接攻丝替换，前置器升 330180 即可。
真实案例：2023 年沿江某燃机电厂，#2 燃机#1 轴承 X 向轴振趋势半年内从 28 μm 慢慢爬到 41 μm，没触保护但超过报警线。翻转数据发现不是真的振动大——同样负荷下 Y 向没动，X 向灵敏度算下来从 7.87 掉到 7.1 V/mm。停机扣瓦检查，探头端部 PPS 头没伤，但 ClickLoc 接头拆装痕迹重，疑似上次大修备件是拆机件、接头镀金层薄、凝水微腐蚀导致线圈 Q 值下降。库存调一颗 330103-00-06-10-02-00 全新件，上 3300 XL Precision Micrometer 工作台标定：1.27 mm 间隙输出 -10.01 V，灵敏度 7.86 V/mm，换上去 X 向读数回 27 μm。振动专家原话：”轴没病，是探头老了假装轴在抖。
