描述
产品详情

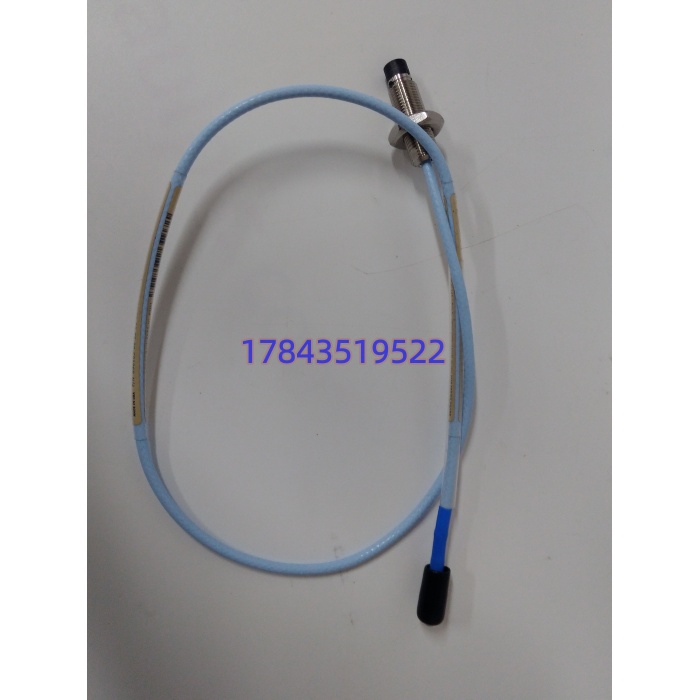

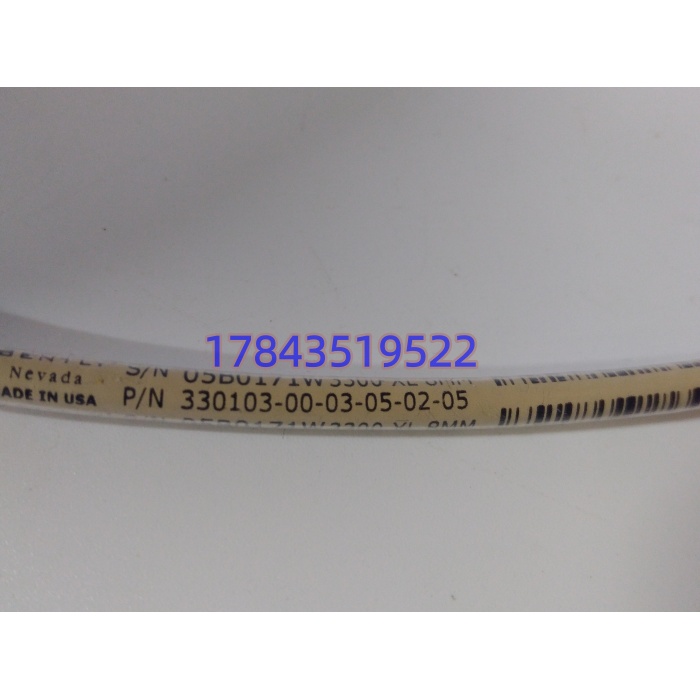

· 型号：330103-00-03-05-02-05
· 品牌：Bently Nevada
· 系列：3300 XL 8 mm Proximity Probe
规格参数
| 参数项 | 规格值 |
|---|---|
| 探头端部直径 | 8 mm |
| 安装螺纹 | M10 × 1（330103 子系为公制螺纹，非 3/8-24 UNF） |
| 无螺纹段长度 | 00 = 0 mm |
| 壳体长度代码 | 03 = 30 mm 壳体 |
| 一体电缆长度 | 05 = 0.5 m 非铠装同轴电缆 |
| 接头类型 | 02 = 带防护套 ClickLoc 微型同轴接头 |
| 机构认证代码 | 05 = 多方许可（CSA/FM 等，依出厂批次而定，以原厂 COC 为准） |
| 线性量程 | 2.0 mm（80 mils），起点约 0.25 mm 距靶面 |
| 系统灵敏度 | 200 mV/mil ±5%（7.87 V/mm，需配同系前置器） |
| 频响 | DC ~ 10 kHz |
| 工作温度 | -51 °C ~ +177 °C（探头本体，标准型） |
| 抗震/抗冲 | 10 g @10–2000 Hz / 100 g 1 ms 脉冲 |
| 外壳材质 | AISI 303 不锈钢，PEEK 绝缘电缆 |
| 合规标准 | API 670（机械配置、线性、精度、温漂） |
产品介绍
从维护者视角看，TSI 系统里最容易被忽视、坏起来却最能拖垮整条联锁链路的，往往不是 3500 机架也不是前置器，而是这种藏在轴承座孔里的 8 mm 探头。某个项目里碰过一回：汽机侧轴振通道读数漂移，查了两天最后发现是探头根部 CableLoc 处渗油导致阻抗变化——探头没断，但已经不在线性区了。330103-00-03-05-02-05 就是 3300 XL 8 mm 家族里 M10×1 公制螺纹、0.5 m 短缆、带接头护套的标准非铠装款，适合探头到前置器柜距离近、走软管不承压的辅助设备。
严格来说，它只在配合同系 3300 XL 延伸电缆和 3300 XL Proximitor 时才能保证 ±5% 灵敏度和互换性；混用老 3300 5 mm 前置器虽然物理可插，但线性中点会偏，标定必须重做。对采购端的价值不在单件价格，而在 TCO：一件原厂探头现场价可能顶半个月工程师差旅，但缺它一次非计划停机，火电侧按小时算就是六位数起步。3300 XL 系列目前仍属活跃供货线，但部分后缀（如 05 多方许可版本）交期受认证批次影响，备件计划要按 Last-time-buy 思路盯原厂 PCN 通知。
应用场景与库存策略
轴系仪表坏一件，联锁跳车逻辑不会管你是不是“只停一个通道”。现场实测发现，很多厂把 3500 卡件备得很齐，探头却等坏了才加急——而加急空运从休斯敦到太原，清关+校验一周就没了，机组等不起。
- 火电/热电联产：汽机高中压缸轴振与轴向位移测点 → 非它不可（API 670 机组 TSI 指定 3300 XL 8 mm 体系）→ 建议每机组同型号冷备 1 件，归入 A 类备件，供应商代管可谈 VMI 但所有权留己方。
- 石化压缩机组（离心压缩机/富气压缩机）：径向振动+键相共用探头 → 替换空间为零，M10×1 与 3/8-24UNF 不能互拧 → 建议按“单机+1”做 buffer stock，且探头/延伸缆/前置器按系统成套备，别只备探头。
- 水泵/风机群：辅助设备多台同型 → 可合并安全库存，按共享池备 2 件覆盖 6–8 台 → 重订货点设在使用消耗后 30 天内可到货的阈值。
- 改造项目遗留欧标设备：原装孔位按 M10×1 开的，330101（UNF 版）拧不进去 → 330103 子系是唯一正向替换，采购时型号尾缀绝不能省。
- 防爆区域（压缩机厂房 2 区）：必须确认 05 后缀的多方许可标签实物在不在，没有 CSA/FM 标牌的同级件不能进区 → 库存件单独封存并附 COC 复印件。
真实案例：前年华北某焦化厂 SFC 循环水泵，运行第 3 年探头电缆在挠性管弯头处断芯，轴振通道 OK 灯灭，泵组联锁闭锁不能启车，恰逢管网保供高峰。库里只有 330101（UNF 螺纹）没有 330103，机修试图变扣套筒过渡，被仪表主任拦下——变扣会改变探头端面到轴面间隙，标定全废。最后从西安同行调一件 330103-00-03-05-02-05 现货，顺丰次日到，校验后装机恢复。事后该厂把 330103 全系 M10 规格从“按需采购”改成“常备 1 冷 1 热”，并把探头单独列 ABC-A 类。停机 19 小时，按当时电价和蒸汽折算机会成本约 41 万，一件探头采购价不到两万。
