描述
产品详情

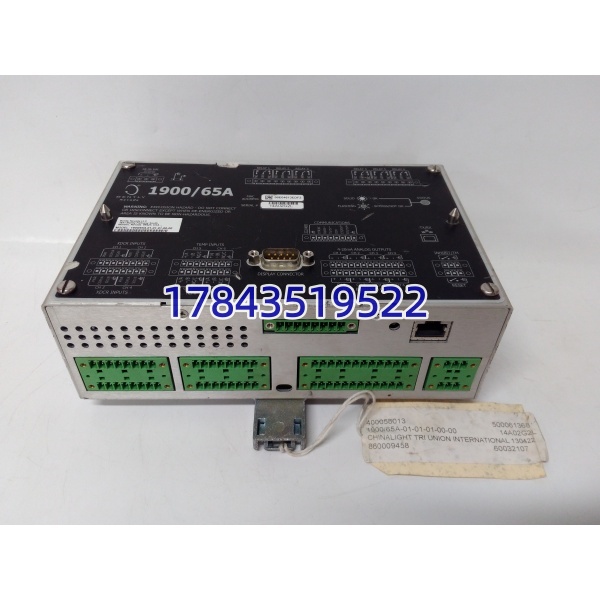

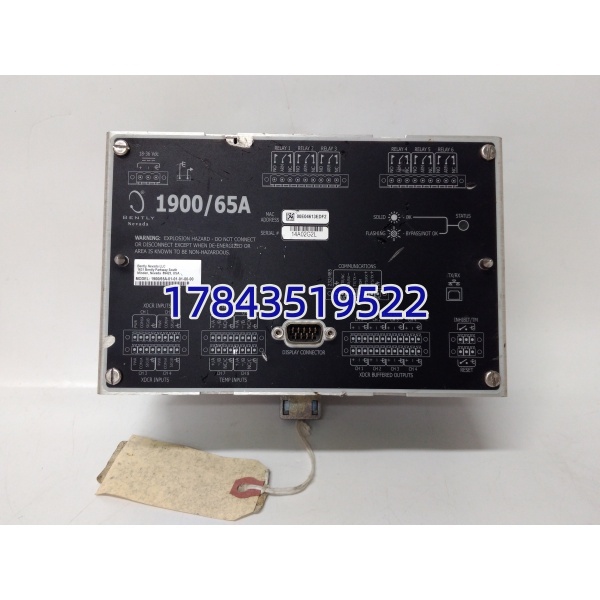

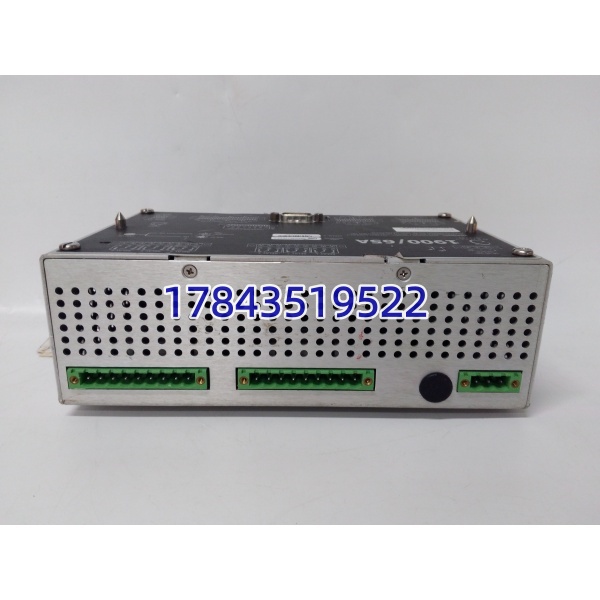

· 型号：190065A-01-01-01-00-00（1900 Series Communication Gateway，Option Code -01… 表示电源/天线/证书）
· 品牌：Bently Nevada（Baker Hughes，原 GE Bently）
· 系列：Bently Nevada 3500 System — 1900 Series Wireless Monitoring Gateway
规格参数
- 模块名称：Bently Nevada 1900 Series Communication Gateway (Model 190065A)
- Full Option Code：190065A-01-01-01-00-00（”-01″ 段通常代表：电源 24V DC / 天线类型 / 认证区域(US/EU) / 接头 / 无额外软——以铭牌为准）
- 适用系统：Bently Nevada 3500 Rack (any firmware rev supporting External Comm Port)，连接 3500 机架后面板 I/O Port（DB9 / RJ45 依 3500 版本）或 via 3500/22M TDI 扩展口
- 功能：轮询 3500 背板获取——静态值(Gap/DC Gap/OFFSET)、动态波形(部分配置)、报警/危险状态、事件 SOE、OK/Alert/Danger 标志；封装为 Bently Proprietary Protocol over TCP 或 Modbus TCP/RTU 供上位读取
- 网络接口：1× 10/100Base-TX RJ45（有线 Ethernet），部分 190065A 带内置 Wi-Fi 802.11b/g (2.4GHz) 做 AP 或 Client 模式（依 Option 是否含 WiFi 天线）
- 串行接口：可配 RS-232/485 经 3500 I/O Port（如连 3500/20 RIM 或 TDI 口做 Modbus RTU 从站）
- 配置方式：内建 Web Server — 接网线设静态 IP，浏览器登入做 Channel Mapping / Modbus Register Assign / Wi-Fi 参数
- 支持协议：
- Bently Nevada Proprietary (to System 1 / AMS Machinery Health)
- Modbus TCP Server（寄存器映射需配置）
- 可选 Modbus RTU Slave（via serial）
- SNMP（部分 FW ver）
- 供电：通常 18–32 V DC（标称 24 V DC），典型功耗 < 5 W，端子或 barrel jack
- 安装：35 mm DIN 导轨（EN 50022）或壁装，通常放电子间邻近 3500 机柜
- 状态指示：PWR、NET Link/Act、COM（与 3500 通信）、FAULT LED
- 热插拔：通信网关本身可断电插拔网络/电源线；3500 机架不需停——但断开时上位机会暂失数据链路
- 工作环境：-20～+60℃｜存储 -30～+85℃｜湿度 5%～95% 非凝露
- 认证：CE、FCC Part 15 / EU RED（Wi-Fi 版）、cULus、ATEX/IECEx Zone 2 柜内安装（依 Option）
- 配套电缆：通常需 Bently 指定 3500 I/O Port 互连缆（DB9 M-F 或 RJ45 直连线，依 3500 机架后板接口——3500/22M TDI 用 RJ45，老 3500 用 DB9）
产品介绍
190065A（190065A-01-…）是 Bently Nevada 3500 系统的外部通信网关——它本身不保护（不像 3500/42M 振动卡），只负责把 3500 机架里的轴振动/轴位移/偏心/瓦温等数据”翻译”成 IT 网能够读的协议（Bently 私有协议给 System 1，或 Modbus TCP 给第三方 SCADA）。简单说它是 3500 和上位机之间的”翻译官+桥梁”。
3500 机架本身可以通过 3500/22M TDI（Trip/Digital I/O）或 3500/92（Communications Gateway — 插 3500 半高槽位）做通信，190065A 是独立小盒子方案——不占 3500 槽位，适合老机架槽位已满或想物理分离通信设备的场合。有一点要注意：190065A 需配合 3500 机架开启 External Communications（3500 Rack Configuration 软件设 I/O Port Mode = Peer/Modbus/Gateway），连错端口或端口未使能会上位读不到数据。
应用场景与行业案例
我在现场最常见用法——汽机侧 3500 机架放电子间，190065A DIN 轨装旁边，RJ45 直连 3500/22M TDI 后板 I/O Port，设 Static IP 进厂局域网，System 1 软件加 Site 直接拉轴振波形做分析。比 3500/92 插卡好处是不占贵重半高槽位，坏只换外置小盒不影响 3500 保护功能。
典型场景：
- 电厂汽机/给水泵 3500 监测系统：3500 机架 + 330500 趋近式探头 + 3500/42M → 190065A 网关 → System 1 做趋势/启停机分析
- 石化压缩机机组状态监测：Modbus TCP 映射到机组 DCS/PI 系统显示振动高位报警（不取代 3500 保护，仅监视）
- 改造项目保留老 3500 机架无槽位：用 190065A 外接做通信扩展代替加 3500/92 卡
- 远程诊断（经防火墙策略）：Wi-Fi 版 190065A 做临时调试无线接入（调试完断 Wi-Fi）
真实案例：沿海某 LNG 接收站 BOG 压缩机 3500 机架原靠 3500/92（槽位 2）做 Modbus 上 DCS，后因槽位需腾出装 3500/62（六通道瞬态数据接口）且 DCS 仍要振动高位报警——加装 190065A-01 独立网关，RJ45 连 3500/22M TDI 后板 I/O Port，配静态 IP 同 DCS 子网，Modbus TCP 寄存器按 Bently Manual映射。System 1 仍走私有协议同根缆。调试时发现 3500 Rack Config 里 I/O Port 被设成 Disabled——改 Enable → Reconfigure Rack → 网关绿灯 COM 亮，DCS 读到数据。工程师说——早知外置网关不占槽早这么干了。
