描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 传感器输入通道 | 4 通道（加速度计/速度传感器/接近传感器，支持 2 线、3 线制） |
| 温度输入通道 | 4 通道（E/J/K/T 型热电偶，2 线/3 线 RTD） |
| A/D 转换精度 | 24-bit，带宽 25 kHz |
| 通道类型 | 加速度、速度、径向振动（轴振动）、推力（轴向位移）、位置、转速 |
| 每通道变量数 | 最多 4 个（独立滤波器和积分配置） |
| 继电器输出 | 6 路 SPDT 可编程继电器，最大切换电流 5 A，接触寿命 100,000 次@5 A/250 Vac |
| 模拟量输出 | 4 路 4-20 mA 记录仪输出（可配置任意变量） |
| 缓冲输出 | 每个传感器通道 1 路专用缓冲信号输出 |
| 报警等级 | 2 级独立报警：ALERT / DANGER，独立设定点 |
| 事件记录 | 200 条事件列表 |
| 通讯接口 | 内置以太网（Modbus/TCP）+ 软件可配置 RS232/485 串行端口 |
| 通讯协议 | Modbus RTU/TCP，可对接 DCS、PLC、SCADA 及 System 1 |
| 供电电压 | 18-36 Vdc（标准）；可选 110/220 Vac 外部电源（订货号后缀 A01） |
| 功耗 | 8.5 W 典型 / 14 W 最大 |
| 工作电流 | 0.35 A 典型 / 1.0 A 最大 |
| 尺寸（监控模块） | 196.9 mm × 149.4 mm × 74.4 mm |
| 重量（监控模块） | 0.77 kg |
| 安装方式 | 35 mm DIN 导轨 / 隔板安装 / 可选 NEMA 4X/IP66 玻纤防水外壳 |
| 工作温度 | -20°C ~ +70°C |
| 存储温度 | -30°C ~ +90°C |
| 湿度 | ≤95%，不凝结 |
| 认证 | CE、CSA (Class I Div 2)、ATEX (Zone 2)、GOST (IEC Ex)、FCC Part 15 |
| Trip Multiply 功能 | 支持（防止设备启动期间误跳闸） |
产品深度介绍

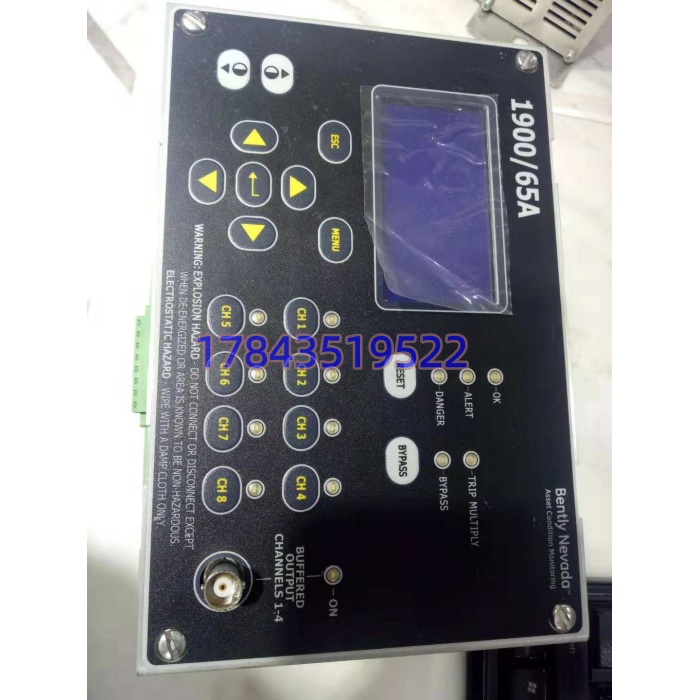

Bently Nevada 1900/65A 是一款 8 通道通用设备状态监控器，设计用于各类工业场景中关键辅机和通用旋转设备的连续在线监测与保护。相比传统的 3500 系列机架式系统，1900/65A 以更低的成本覆盖了冷却塔风机、泵、鼓风机、电机、磨煤机、空压机、小型往复压缩机、离心机、小型水轮机等设备的振动和温度监控需求，广泛部署于石油化工、电力、水处理、造纸、采矿、水泥等行业。
该监控器内部沿用了 Bently Nevada 3500/3300 系列成熟的信号处理架构，24-bit ADC 配合 25 kHz 采样带宽，确保振动信号采集精度。4 路传感器通道可通过软件灵活配置为加速度、速度、位移、转速等多种类型，每通道独立输出最多 4 个处理变量，滤波器和积分参数可单独设定。6 路继电器支持自定义逻辑运算（与/或/非），可实现多通道联合表决跳闸逻辑。内置 Modbus 网关选件可直接通过以太网向 DCS/PLC/SCADA 推送实时变量、报警状态和事件列表，也支持通过 RS232/485 串口通信。配合可选的显示模块（最远可分离 75 米安装），可在现场独立运行或接入上位 System 1 诊断软件做进一步分析。
质量控制流程
我们的品控台标配 Fluke 115C 真有效值万用表和标准信号发生器。每一台 1900/65A 出库前都走完整的五步检测：
① 入库验收检测拿到模块先看来源——核对原厂装箱单、报关单据。逐台录入序列号，对照 Bently Nevada 防伪标签和镭射码做真伪识别。外观上重点查金手指有没有磨损或氧化痕迹、外壳有没有发黄老化或维修动焊的迹象。原厂说明书、保修卡、合格证一样不少才签收。
② 上机功能真机测试 (Live Test)把模块装上我们品控台搭建的 Bently Nevada 专用测试机架，接上 3300 XL 8mm 接近探头和 330500 速度传感器做实际信号输入。通电后先看 LED 诊断灯——OK 灯亮绿灯、各通道 ACTIVE 灯逐个确认。然后通过以太网挂 Modbus 通讯，验证寄存器读写和数据上报是否正常。每路振动通道用信号发生器打标准信号做全量程校验，温度通道接标准热电偶/RTD 信号源对比读数。最后连续带电运行超过 24 小时，用红外测温枪每隔 4 小时记录一次模块表面温升，确认无异常发热。全部通过后出具测试报告 (Test Report) 随货发出。
③ 核心电气参数测试用 500V 摇表测电源输入端对机壳的绝缘电阻，阻值要求 >10 MΩ。检查接地端子到机壳的导通性，接触电阻 <0.1 Ω。供电回路做短时过压冲击测试，确认内部保护电路动作正常。
④ 固件与配置验证读取模块底层固件版本号并记录——这个很关键，后面 FAQ 里会讲为什么。通过配置软件把模块当前的全部参数（通道类型、报警值、继电器逻辑、Modbus 映射表）上传备份到 PC，拍照留档 DIP 拨码和跳线状态。出厂前配置可以按客户要求预设为默认值或指定参数。
⑤ 最终质检与防护包装资深质检工程师逐项确认签字。模块装入工业级防静电袋抽真空密封，外部裹多层防震气泡膜，再套加厚瓦楞纸箱。箱体外面贴 QC Passed 防撕标签和检验日期。
