描述
产品详情

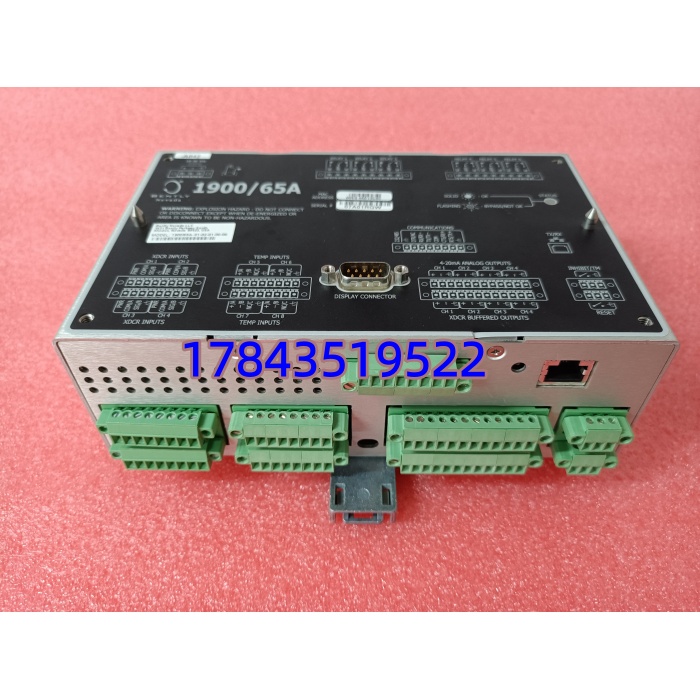

· 型号：1900/65A-01-02-01-00-00
· 品牌：Bently Nevada（Baker Hughes）
· 系列：1900 Series General Purpose Equipment Monitor（1900/65A）
规格参数
- 完整型号：1900/65A-01-02-01-00-00
- 产品类别：通用设备监测器（General Purpose Equipment Monitor），独立安装，非3500机架插卡
- 选型含义（1900/65A-⊙-⊙-⊙-⊙-⊙）：
- 电源：18~36 V DC（选项01）
- 通讯：内置 Modbus Gateway（Ethernet + RS-232/485）（选项02）
- 显示：无本地 LCD 显示模块（选项01 → None）
- 外壳：DIN导轨/壁装裸模块（选项00）
- 认证/选项：标准（选项00）
- 动态输入通道：4路，可软件配置支持本特利趋近探头（需外置Proximitor）、IEPE 2线/3线加速度计、速度传感器
- 温度输入通道：4路，支持 E/J/K/T 型热电偶及 2线/3线 RTD（Pt100等）
- ADC分辨率：24位 Δ-Σ 模数转换
- 继电器输出：6路独立 SPDT Form C（Alert/Danger/OK逻辑可组态，每路可关联任意通道或组合）
- 模拟记录输出：4路 4–20 mA 有源，可映射任意通道测量变量（RMS/Peak/PP/温度等）
- 缓冲输出（Buffered Out）：每动态通道各1路，供便携分析仪或外部录波
- 事件记录：内置 200 条带时间戳事件列表（报警/危险/OK变化、配置修改）
- 报警设定：每通道独立 Alert（预警）和 Danger（危险/跳闸）两级设定点，带延时/闭锁可配
- 通讯接口：1× Ethernet 10/100Base-T（Modbus TCP），1× RS-232（配置口），1× RS-485（Modbus RTU）
- 组态软件：Bently Nevada 1900 Configuration Software（PC端通过以太网或RS-232下载配置）
- 供电：18~36 V DC（典型 24 V DC），最大功耗约 7~10 W

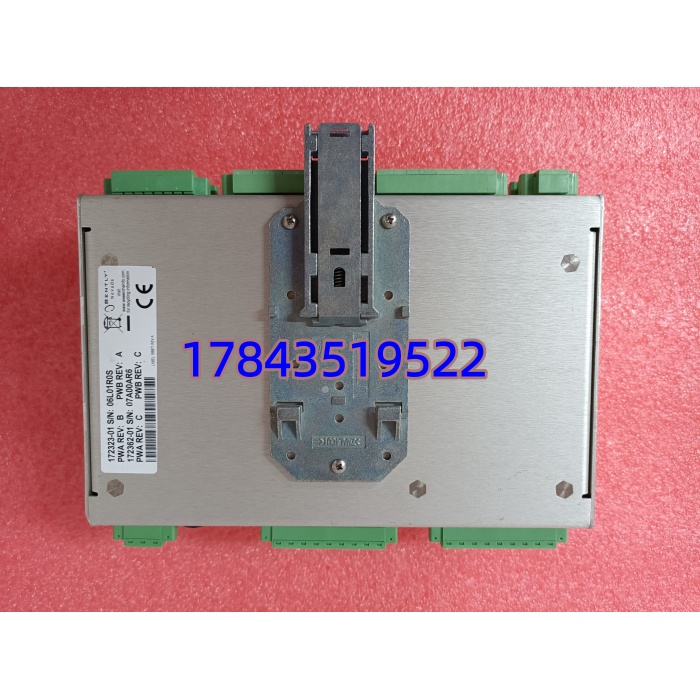

- 安装方式：35 mm DIN 导轨 或 壁板安装（可装入 NEMA 4X/IP68 防护箱）
- 工作温度：-20℃ ~ +70℃（以原厂手册为准，部分资料标 -30~+65℃）
- 存储温度：-40℃ ~ +85℃
- 湿度：5%~95% RH 非冷凝
- 认证：CE、cULus、部分版本 FM/ATEX/IECEx Class I Div 2（需核对具体证书号）
- 尺寸（参考）：约 197×149×74 mm，重约 0.77 kg
产品介绍
1900/65A-01-02-01-00-00 是 Bently Nevada 面向通用旋转机械（泵、风机、小压缩机）推出的独立监测器，解决”关键机组用 3500 太贵、普通振动变送器又没继电器保护和趋势数据”的夹心需求。四路动态+四路温度，软件配成轴振/轴位移/壳振，继电器可做 Alert 预警和 Danger 硬接线跳闸，4-20mA 送 DCS 做趋势，Modbus TCP 还能喂进 System 1 做预测性维护。和之前写的 123M4610 功能接近，1900 系列更偏向紧凑 DIN 导轨安装、成本更低，123M 是旧架构 1U 机箱版。
坦白讲这东西现场最大坑是：配置存在内部 Flash，换模块必须重新灌 .1900 文件或用软件 Upload——很多厂根本没有备份。还有一点，趋近探头必须外配本特利 Proximitor 前置器（3300 XL 系列），本模块不接受电涡流探头直连。
应用场景与行业案例
我在现场遇过化工厂循环水泵 1900/65A 以太网口被感应雷打坏，继电器硬保护还在所以没跳车，但 DCS 看不到振动趋势——这说明它设计上天条是”硬接线保护优先于通讯”，但你要做状态监测没网口就瞎。还有次是换模块后忘了重灌报警延时参数，开机振动瞬变触发误跳车，白挨一顿骂。
典型场景：
- 电厂辅机（循环泵/凝结水泵/送引风机） — 轴振+轴承温度复合监测，继电器直驱 ESD 或 MCC 允许/禁启，Modbus 送 DCS 趋势
- 炼油/石化通用机组（进料泵/空冷风机） — 不需 3500 全额保护等级时用 1900 降本，DIN 导轨装进就地 MCC 柜
- 造纸/水泥厂辅机 — 多台同类风机并排，每台配一台 1900，通过 Modbus TCP 集中轮询
- 水处理/污水提升泵站 — 远程无人值守，事件记录帮事后分析为啥跳泵
真实案例：北方某化肥厂 CO₂ 压缩机润滑油泵（132kW）装了一台 1900/65A-01-02-01-00-00 监测轴承振动+定子绕组 PT100。某夜 DCS 收 Modbus 报警”Ch1 Alert”，现场摸轴承微热，安排次日计划停机——拆开发现轴承保持架早期磨损。若没这级预警直接等到 Danger 跳闸就影响尿素产量。半年后该 1900 电源端子松动导致 Config CRC Error，库房有测好备件，PC 连旧机 Upload Config → Download 新机 → 同 IP 同参数，恢复 20 分钟。仪电班长后来定规矩：1900 配置文件每季度从在线设备备份一次存共享盘。
