描述
产品详情
· 型号：146031-01
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 监测系统 · 3500/22M TDI 前面板以太网子卡
技术参数
| 参数项 | 指标（146031-01） |
|---|---|
| 子卡类型 | TDI / RIM 以太网 I/O 子卡（Daughter Card） |
| 兄弟件 | 146031-02（100Base-FX 多模光纤 LC，强干扰/长距离用） |
| 上行宿主 | 3500/22M TDI（如 288055-01）或 3500/20 RIM 前端子卡槽 |
| 对外接口 | 1×RJ45 10/100Base-TX（MDI-X 自适应） |
| 传输介质 | Cat5e/Cat6 UTP，典型 ≤100 m 到交换机 |
| 协议承载 | 物理层+MAC，上层走 Bently System 1 / 3500 配置软件私有帧 |
| 独立固件 | 无，配置与 FW 存在 3500/22M 主机 Flash 里 |
| 供电 | 由宿主 3500/22M 前面板子卡槽取电，无外部电源端子 |
| 指示 | 无独立 LED，链路状态反映到 3500/22M 主机面版 COM/ETH LED |
| 热插拔 | 随 3500/22M 支持机架带电换主机；子卡本身建议停机拔插 |
| 工作温度 | 0 °C ~ +65 °C（Bently 手册标 -30~+65 °C 以原厂为准） |
| 尺寸 / 重量 | 约 241.3×24.4×241.8 mm 级（随宿主前面板开口，子卡自身小） / 整体 0.82 kg 级 |
| 认证 | CE / IEC 61010，本安区需外配安全栅 |

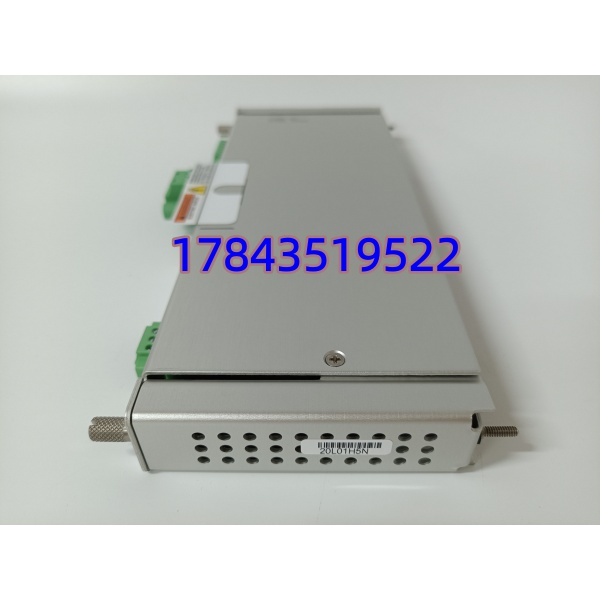

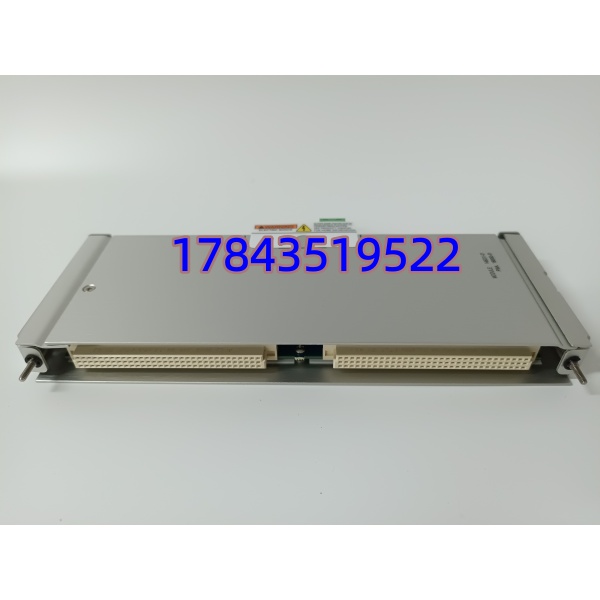

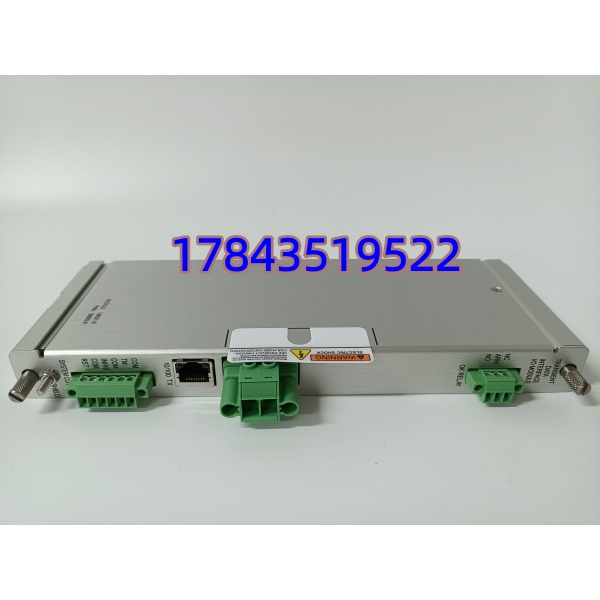

产品介绍
汽机岛 System 1 半夜断数，Ping 3500 机架 IP 不通——先别动 Slot 1 的 3500/22M，绕到机架正面看 TDI 前面板，八成是 146031-01 那颗 RJ45 簧片松了半格，或者机房交换机端口协商掉到 10 Mbps 半双工。这块子卡在 3500 架构里干的是”最外层那一寸铜缆物理层”的活：3500/22M 主机从背板捞齐 3500/40M、42M 的稳态+瞬态波形，缓存在主机 Flash，再通过前面板子卡 146031-01 的 RJ45 交给 Cat5e 进交换机、上 System 1。它本身不解析振动算法、不存组态、不参与继电器保护跳闸——TDI 主机掉电它跟着死，但它 RJ45 接触不良只会让远程诊断断流，不会让汽机误跳。
采购这件的坑在”层级错配”：搜索结果里一半把 146031-01 写成”3500/22M TDI 整机 10.5 W 插 Slot 1″，那是把子卡（146031-01）和主机（288055-01）合并描述；另一半写”220 VAC 输入、64 DI/16 AI、支持 Profinet 主站”纯属跨族注水。 严格来说，146031-01 单件采购场景只有两种——老 3500/22M 子卡坏了换子卡、或老 3500/20 RIM 升级 TDI 时补一张铜缆子卡；换前必须拆下旧子卡拍背面印字”146031-01″+ Rev，现场是铜缆就发 -01，是多模光纤就发 -02，两兄弟物理接口不通、强插会顶坏宿主前面板子卡座。现场实测发现，同号拆机子卡若 RJ45 内簧片有插拔疲劳（用放大镜看第 1/2/3/6 针有无压亮痕），接交换机跑 24 小时会偶发 Link Down 3 秒，System 1 里表现成”瞬态数据丢帧”而非彻底断站，这种暗病桌面量通断测不出来，必须上 3500/22M 测试主机连交换机打 24 小时 Ping 不丢包才算良品。
