描述

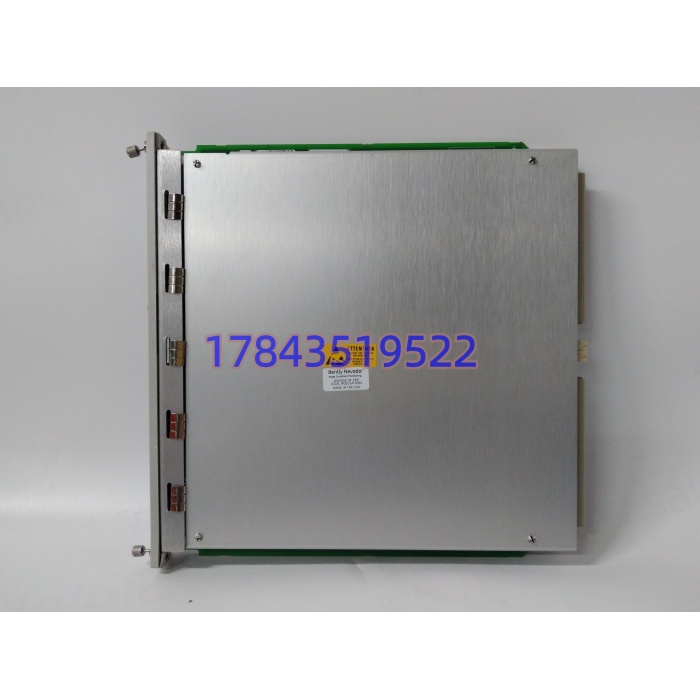

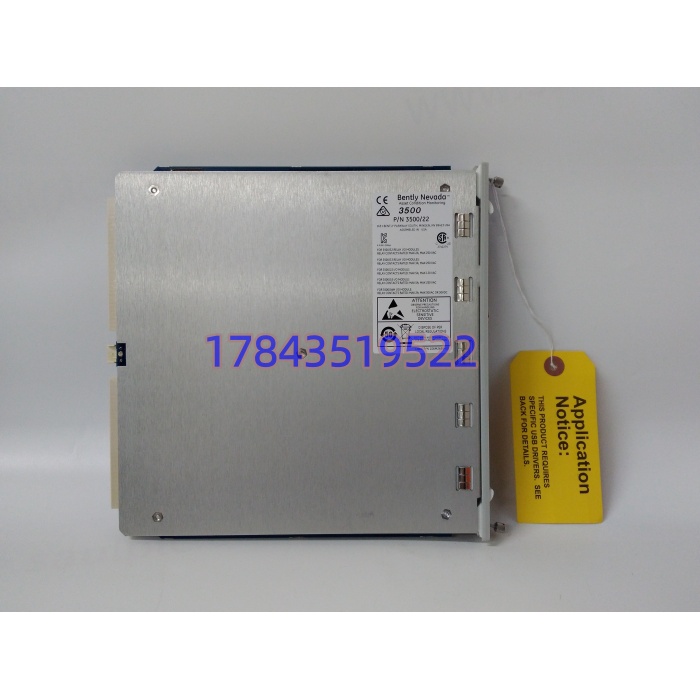

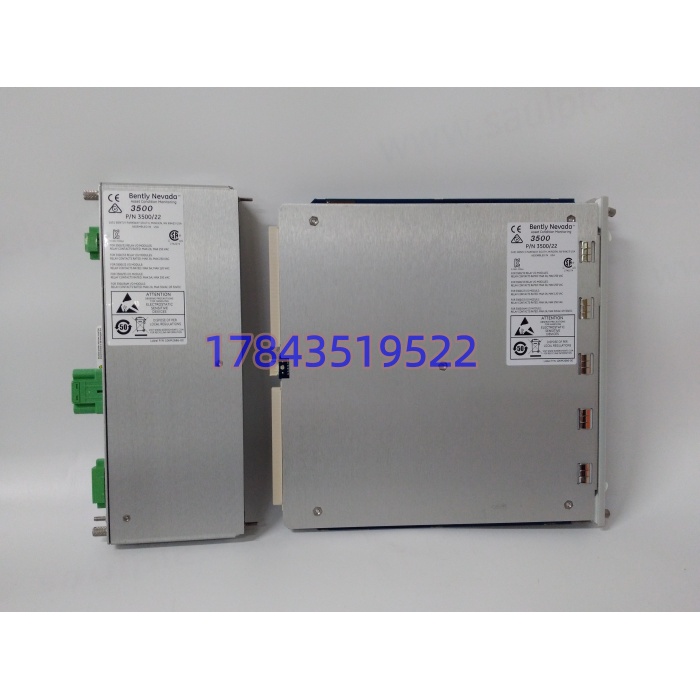

产品详情
· 型号：146031-01
· 品牌：Bently Nevada（现 Baker Hughes）
· 系列：3500/22M Transient Data Interfac
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | 3500/22M TDI 前面板以太网子卡 | 非独立模块，依赖主机供电与背板 |
| 物理接口 | RJ45 母座 | 10Base-T / 100Base-TX，自适应 |
| 传输介质 | 屏蔽 Cat5e 以上双绞线 | 到工程师站或交换机 ≤100 m |
| 兄弟件区分 | 146031-02 = LC 多模光纤 100Base-FX | 印字错买会导致现场无 Link |
| 适配主机 | 3500/22M（288055-01/02）及 3500/20 RIM | 插错 I/O 槽报 Module Mismatch |
| 安装槽位 | 3500 机架 Slot 1 前面板子卡槽 | 紧邻电源，背板 24 VDC 取电 |
| 协议栈 | TDXnet + System 1 私有帧 | 不开放 Modbus TCP 直读（需 3500/92 转） |
| 数据内容 | 稳态值、波形、瞬态事件缓存 | 动态波形需另配 Channel Enable Disk |
| 指示灯 | Link 绿 / Act 闪（随主机状态） | 子卡本身无独立电源灯 |
| 工作温度 | -30 ℃ ~ +65 ℃ | 传导散热，依赖柜内风道 |
| 存储温度 | -40 ℃ ~ +85 ℃ | 备件库标准 |
| 湿度 | 5%~95% RH，非冷凝 | |
| 认证 | CSA/NRTL/C（视主机后缀） | -01 子卡本身不带 Ex 标，防爆由整机后缀决定 |
| 尺寸重量 | 约 90×50×20 mm / <0.1 kg | 仅占前面板内凹空间 |
产品介绍
现场实测发现，不少电厂仪控班把”3500/22M 通讯断了”直接归罪于交换机，结果半夜爬柜子一看，是 146031-01 子卡松脱半毫米——它不像 PLC 通信模块有独立 OK 灯，Link 状态完全跟主机固件走，肉眼不盯前面板根本发现不了。这块卡本身不值钱（相对整机），但它的角色是 3500 保护系统到 System 1 预测性维护的唯一铜缆出口；卡没了，机组保护照常投票跳闸，但”启机过程波形回溯””油膜振荡前兆抓包”这类事全废，等于把 API 670 里”保护+诊断”两条腿锯了一条。
从供应链角度看，146031-01 是目前 3500/22M 体系里还没被原厂标 EOL 的活跃后缀，但兄弟件格局已经分化：新项目多默认走 146031-02 光纤版（抗 EMI 强，适合变频机房），老装置改造 90% 还是 RJ45 铜缆版。严格来说，它只在 3500/22M 固件 v3.0 以上配合 System 1 v4.x 跑得稳；老 RIM 升上来的机架若 FW 还停在 v1.x，换 146031-01 后必须在 3500 配置软件里重下装 Rack Properties，否则 System 1 里机架灰显。TCO 上，单卡几百到一千多美金渠道价（以原厂询价为准），但陪它一起呆滞的往往是整套 288055-01 主机，所以采购单里千万别把子卡和主机分开比价。
应用场景与库存策略
3500 机架通讯中断最阴险的地方在于：保护功能不报警，DCS 侧却以为”机组健康数据消失=机组快死了”，误发降负荷指令。某个乙烯项目里碰过，压缩机 Zone 2 防爆柜内 146031-01 因柜内长期 55℃ 热驻留，RJ45 弹片应力松弛，Link 灯半年里闪断 3 次，每次都被当成交换机 STP 收敛，直到第四次启机没抓到波形，才拆卡发现镀层氧化。
- 火电/核电汽轮机 3500 框架 → Slot 1 必装 TDI，System 1 做趋势诊断 → 非它不可（3500/20 老 RIM 无瞬态波形）→ 建议按”主机 288055-01 备 1 件 + 子卡 146031-01 备 2 件”配比，子卡体积小不占资金但现场急用率极高。
- 炼化防爆区/变频压缩机房 → 若原设计就是铜缆，别盲目改 146031-02 光纤，需同步换交换机 SFP 与布线 → 建议保留原拓扑，冷备件与在线件同后缀同 Rev。
- 老厂 3500/20 RIM 升级项目 → 用 3500/22M + 146031-01 替 RIM，可继承原机架配置 → 建议改造包里顺手吃进 1 件子卡，因为 RIM 停产后补货全是拆机件。
- 多机架集中监测站 → 一台工程师站带 8~12 个机架，TDI 子卡故障影响的是”一群设备看不见”而非一台 → 建议区域共享库存 1 件 + 供应商 VMI 1 件。
- 资金敏感的水泥/造纸线 → 非连续生产关键，3500 仅做保护不做诊断 → 可由本地仪表商代管主机，子卡不进自有库但要求 24h 可达。
真实案例：2022 年西北某燃气轮机联合循环电厂，#1 燃机大修后复役，System 1 里 3500 机架图标变灰，保护系统本体无报警。维保单位先查交换机、再查网线、最后重装 System 1 客户端，耗了 9 小时。我到现场让直接拍 3500/22M 前面板——146031-01 子卡上端没完全插入卡槽（上次校准拔过没压到底），Link 灯不亮。从同城备用柜拆一件 146031-01 换上，3 分钟恢复。那次之后该厂把”TDI 子卡插拔后必须拍 SN+Link 灯照片归档”写进 Lockout 规程，并把子卡从”随主机备”改成”单列 A 类小件，按机架数 1:1 裸备”。
