描述
产品详情

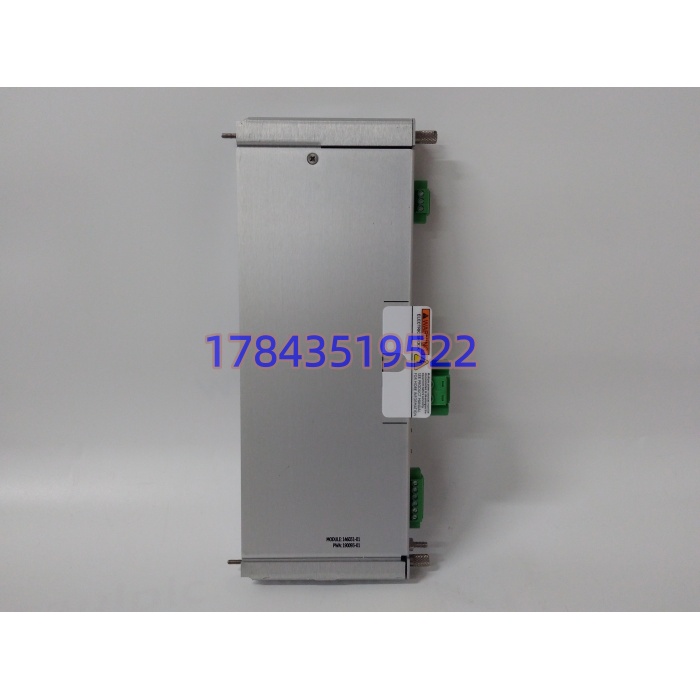

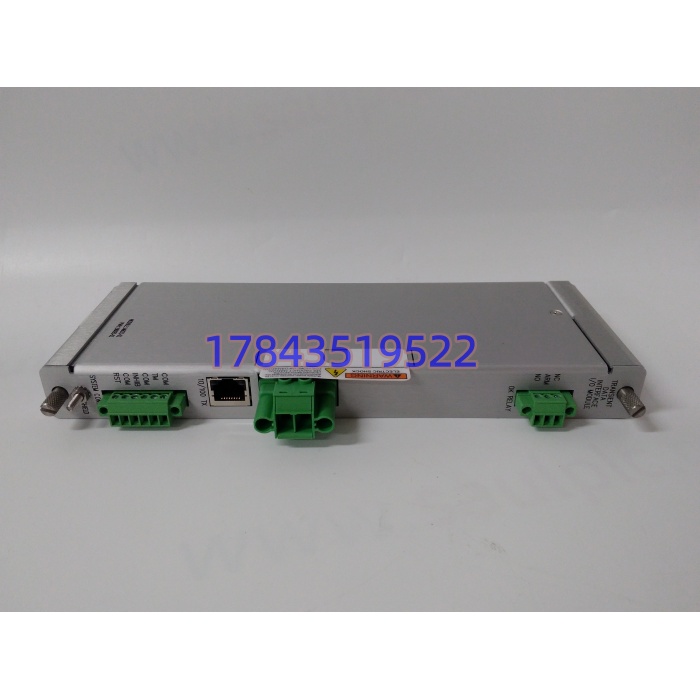

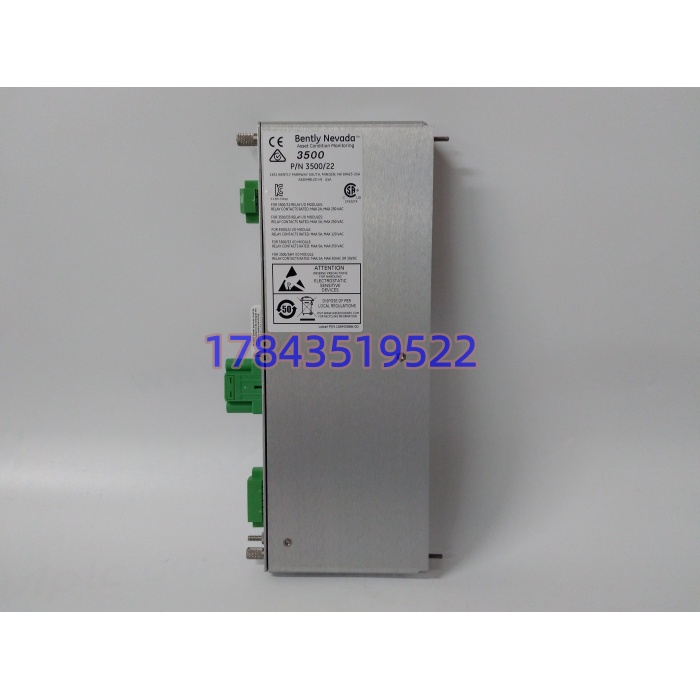

· 型号：146031-01
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500/22M TDI Ethernet Daughter Card
规格参数
| 参数项 | 典型值（146031-01，据 Bently 3500/22M TDI 手册及 MRO 页交叉） |
|---|---|
| 产品定位 | 3500/22M TDI 模块专用 RJ45 以太网物理层子卡（I/O Daughter Card） |
| 配套母板 | 必须插在 3500/22M TDI 母板（订货号 288055-01 等）前面板子卡槽，不可独立工作、不可插 3500/20 RIM 母板 |
| 兄弟型号 | 146031-02 = LC 多模光纤 100Base-FX 光口子卡；两者物理介质不同，PCB 外形相同但接口不互通 |
| 网络接口 | 1× RJ45 10/100Base-TX 自适应，全双工/半双工自协商 |
| 传输介质 | Cat5e 及以上 UTP 非屏蔽双绞线，链路长度 ≤100 m（依 EIA/TIA-568） |
| 协议承载 | 透传 3500/22M 的 Ethernet/IP、Modbus TCP（依母板固件版本）、System 1 私有协议封装 |
| 固件/配置 | 子卡本身无 Flash、不存 IP/MAC 之外的底层参数；IP/子网/网关全在 3500/22M 母板 EEPROM 里 |
| 功耗 | 约 7.7 W（由 3500/22M 母板经前面板连接器供给，子卡无外接电源） |
| 指示 LED | Link（链路建立）、Act（活动闪烁），部分批次带 Speed 双色 LED |
| 隔离 | 网口变压器隔离，RJ45 侧与 3500 背板电气断开（依母板整体隔离架构） |
| 热插拔 | 支持（3500/22M 前面板可带电插拔子卡，母板不停机） |
| 安装 | 3500/22M 母板前面板专用子卡槽，卡扣锁紧，非 DIN 导轨 |
| 工作温度 | -30…+65 ℃（机柜内，转售页标 +85 是错嫁其他件） |
| 存储温度 | -40…+85 ℃ |
| 湿度 | 5–95% RH，非冷凝 |
| 尺寸/重量 | 约 60×40×15 mm / 20–30 g（裸子卡） |
| 生命周期 | 3500 平台 Bently 仍列长期供货，146031-01 未 EOL，市面 NOS/拆机流通充足 |
产品介绍
从维护者视角切：TDI 以太网子卡最容易被当成”普通网卡”忽略的，是它的 PHY 层和 3500/22M 母板之间的带宽瓶颈。在某个 1000 MW 核电半速机项目里碰过，#1 机大修后 System 1 里 AX 方向瞬态波形偶尔缺帧，静态值正常、事件完整，就是升速过临界时 3 秒波形只录到 1.8 秒。查交换机、查网线、查 System 1 服务，一周没结果。最后蹲机柜看 146031-01 的 Act LED——升速时闪烁频率明显低于邻机组的同型卡。用笔记本直连 3500/22M 的 RJ45 口跑 iperf，实测吞吐量只有 42 Mbps（标称 100 Mbps 半双工），而升速过临界时 42M 轴振卡+45M 偏心卡+47M 轴向位移卡的瞬态数据并发，峰值带宽需求约 65 Mbps。原来老批次 146031-01 的 PHY 芯片（Intel 82551 系）在持续满负荷下有降速保护，新批次换了 TI PHY 就没这问题。换 NOS 子卡 5 分钟，波形完整。这块子卡的价值不在 RJ45 口多结实，在它决定了 System 1 能不能拿到完整的”转子穿过临界转速时的全波形”——这是判断碰摩、不平衡、油膜振荡的核心证据，少一秒波形就少一分判据。
严格来说，146031-01 只在 3500/22M 母板前面板合法存在，插 3500/20 RIM 不对（RIM 用的是自己的 RS-232/RS-422 接口，不是这个子卡插槽），插 3500/25 Keyphasor 更不对。Bently 归 Baker Hughes 后 3500/22M 仍活跃，146031-01 交期 4–8 周，国内 NOS 价 800–2000 元，拆机 400–1200 元。TCO 层面归 A 类数据链路边界件：单件便宜，但它是 3500 机架通向 System 1 的唯一高速通道（除老式 RS-232 低速口外），子卡隐性降速=瞬态波形残缺=动平衡和故障诊断少关键证据。备件策略上，每面 3500 机架备 1 件 NOS 热替换，且必须和 3500/22M 母板成套管理，别把子卡和母板拆两个库位。
应用场景与库存策略
TDI 子卡最阴的故障不是 Link 灯灭，是”PHY 隐性降速→瞬态波形缺帧”——静态值正常、报警完整，但过临界时的波形少了 1–2 秒，振动专家判故障类型时证据不足。
- 核电/火电汽轮机组（3500/22M + 146031-01 送 System 1，升速过临界录全波形）：非它不可（百兆网口+瞬态带宽绑定）→ 建议每机架 1 件 NOS 热替换 + 厂库 1 件同批 NOS 冷备。
- 海上平台燃机（机柜到中控室网线 85 m，CAT5e 临极限）：替代需重做 146031-02 光纤子卡升级 → 建议 LTB 按平台残寿 10 年囤 2 件同后缀 NOS。
- 石化压缩机状态监测（非关键机组，System 1 只收静态值不录波形）：允许单子卡非冗余 → 备 1 件拆机翻新进 B 类缓冲层即可，但上机前 iperf 测吞吐量 ≥90 Mbps。
- 老 3500/20 RIM 改 22M 过渡期（保留现场传感器接线不变，只换通信层）：过渡 3–5 年 → 建议供应商代管 1 件 24h 直达。
真实案例：华南某 600 MW 燃煤机组，大修后 #2 机升速过临界时 System 1 里 1X 矢量的瞬态轨迹图只有前半段（1800–2700 rpm），2700–3000 rpm 区间空白。振动专家怀疑是新换转子动平衡有问题，准备二次开缸。热控班用 3500 Rack Configuration 软件直连 3500/22M 读内部缓冲区，发现母板里数据完整，但往以太网送的时候丢帧。拔下 146031-01 看 PCB 日期 2009 年第 14 周（老 PHY 批次），用笔记本 iperf 实测吞吐量 38–45 Mbps 波动。库房有件 2019 年 LTB 囤的同型 NOS，整体换子卡（母板不停机，前面板拔插 30 秒），System 1 重新升速录波，2700–3000 rpm 区间完整出现，矢量轨迹闭合，免了二次开缸。事后该厂把 146031-01 从”随坏随买”改成”每 3500 机架 1 NOS 热替换 + 厂库 1 NOS 冷备”，并把”大修前 iperf 测 TDI 网口吞吐量”写入标准作业程序。反思很直白：以太网子卡不常物理坏，但 PHY 芯片老化导致的隐性降速，比 Link 断更耗人——System 1 不报错、静态值正常、事件完整，唯独最关键的瞬态波形缺帧，让振动专家拿着不完整的数据猜故障。
