描述
关键技术规格
- 部件号: 146031-01
- 制造商: Bently Nevada
- 产品系列: 3500
- 产品类型: 瞬态数据接口 I/O 模块 (3500/22M)
- 核心功能: 瞬态数据接口 (TDI)
- 通信接口: 10Base-T 或 100Base-TX 以太网 (自动感应)
- 数据捕获: 内置静态数据捕获 (可选配通道启用盘记录动态瞬态数据)
- 安装位置: 3500机架 Slot 1 (靠近电源)
- 工作电源: 24 Vdc
- 典型功耗: 7.7W – 10.5W
- 工作温度: -30℃ 至 +65℃
- 成色: 工业库存备件 (Surplus)
- 质保: 需与供应商确认
产品深度介绍

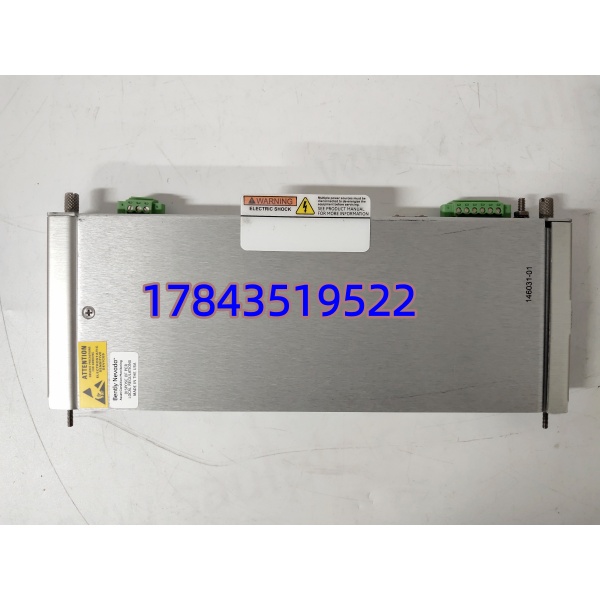

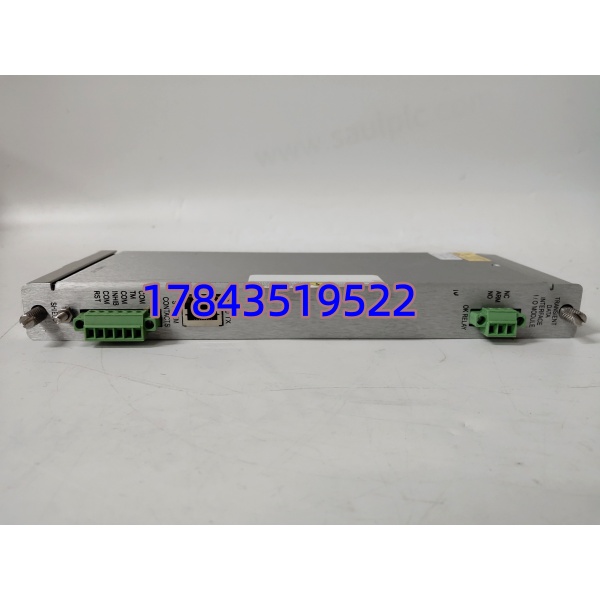

146031-01 是 Bently Nevada 3500 机械保护系统中的一款核心通讯组件，全称为瞬态数据接口 I/O 模块（通常归类为 3500/22M）。在大型旋转机械的监测体系中，它扮演着“数据中枢”的关键角色。
该模块的主要功能是将 3500 机架接口模块（RIM）的功能与通信处理器的数据收集功能合二为一。它通过瞬态数据接口（TDI）将 3500 监测系统与上位机软件（如 System 1 状态监测和诊断软件）无缝连接。146031-01 具备高速采样能力，能够持续捕获稳态波形数据，并支持报警前和报警后的数据记录。在标准配置下，它自带静态数据捕获功能；若选配通道启用盘，还可记录高分辨率的动态瞬态数据，为故障诊断提供关键依据。由于3500系统对可靠性要求极高，我们提供的库存件均经过严格的电气参数校验和上机通讯测试，旨在为现场维护人员提供一个可靠的替换方案。
应用场景与行业案例
工程痛点：瞬态数据丢失导致的“故障悬案”
在大型旋转机械（如汽轮机、压缩机）的运维中，最让人头疼的往往是“偶发性故障”。我见过不少现场案例，机组在某个瞬间发生了剧烈振动或轴向位移异常，但几秒钟后又恢复正常。由于缺乏高速采样的瞬态数据记录，DCS 系统只留下了一个报警记录，工程师事后根本无法还原故障发生时的波形特征，导致故障原因成了“悬案”，设备只能带病运行或盲目大修。此时，一块功能完好的 146031-01 模块，就是还原真相的“黑匣子”。
典型应用场景
- 电力行业 – 汽轮机与发电机监测
在发电厂中，146031-01 被安装在 3500 机架的 Slot 1 位置，负责将汽轮机转子的振动、差胀等瞬态波形数据实时传输至 System 1 软件，确保机组在发生异常时能够被精准记录和分析。 - 石油化工 – 关键压缩机保护
在油气炼化厂，大型离心压缩机是核心资产。该模块通过以太网链路将关键设备的瞬态数据上传，帮助工程师在设备发生灾难性损毁前，通过波形分析提前发现轴承磨损或转子不平衡等隐患。 - 重工业 – 预测性维护与状态诊断
在钢铁、水泥等行业的重型设备中，利用其高速采样和多通道输入功能，全面监测设备不同部位的状态，将传统的“事后维修”转变为基于数据的“预测性维护”。
案例：破解压缩机“幽灵振动”的数据利器
去年深秋，华南某大型石化厂的乙烯装置核心压缩机频繁报出“轴振动高”的瞬态报警，但每次报警持续不到两秒就自动恢复。现场仪表工程师反复检查了传感器、前置器和机械部件，均未发现明显异常。由于缺乏详细的瞬态波形，故障原因一直无法定位，机组随时面临被强制停机的风险。
经过深入排查，工程师发现 3500 机架内的一块旧版通讯模块存在数据丢包现象，导致 System 1 软件无法完整记录瞬态事件。工厂紧急联系原厂，却得知该型号备件交期长达数月。眼看生产旺季逼近，设备主管通过行业内的紧急寻源联系到了我们。
我们迅速核实了型号，确认仓库里有一块经过完整上机测试的 146031-01 现货。考虑到化工厂的紧急程度，我们当晚就安排了航空件发出。第二天下午，备件顺利抵达。现场工程师将其插入机架 Slot 1 位置，重新配置好以太网通讯和 System 1 软件参数。几天后，当压缩机再次出现异常时，新模块成功捕获了完整的瞬态波形数据。工程师通过波形分析，精准定位到是某处联轴器存在微小的动平衡失效。利用周末检修窗口更换部件后，设备彻底恢复正常。事后，设备主管特意发来微信感叹：“这次真是多亏了你们的专业判断和现货支持，这块模块就是咱们厂破解故障悬案的数据利器！”
