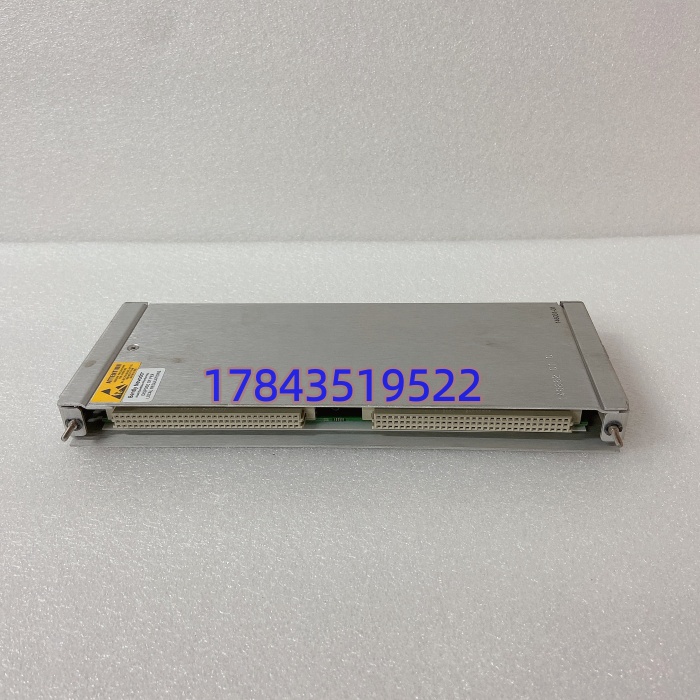

Bently Nevada 146031-01 (3500/22M TDI) | 瞬态数据接口模块

描述

产品详情

· 型号：146031-01（Bently Nevada 3500/22M瞬态数据接口模块核心板/整机标识号，Alternate P/N: 138607-01常见于整机标签）

· 品牌：Bently Nevada（本特利内华达，Baker Hughes company，原Emerson TSI线）

· 系列：3500 Machinery Protection System，TDI模块取代3500/20 RIM + 外挂通信处理器

规格参数

• 完整型号：146031-01（3500/22M瞬态数据接口模块，TDI，Bently Nevada Part Number；整机常标3500/22M，交替PN 138607-01）
• 制造商：Bently Nevada → Baker Hughes（原Emerson收购TSI业务，现独立Baker Hughes线）
• 模块类型：Transient Data Interface (TDI)，通信与高速数据采集网关，非保护执行通道（fail-safe独立：TDI死机不影响硬件继电器跳闸）
• 适配系统：Bently Nevada 3500机械保护系统（3500/05/05E机架，兼容3500/40M/42M/50M等M系列监测卡），System 1状态监测软件
• 安装槽位：3500机架1号槽位（紧邻左起PWR电源模块，槽位硬绑定，不可插其他槽；TDI独占1号，老3500/20 RIM同理）
• 背板供电：3500机架背板24 VDC，典型功耗≈10.5 W（根据官方Datasheet），逻辑隔离从背板取电

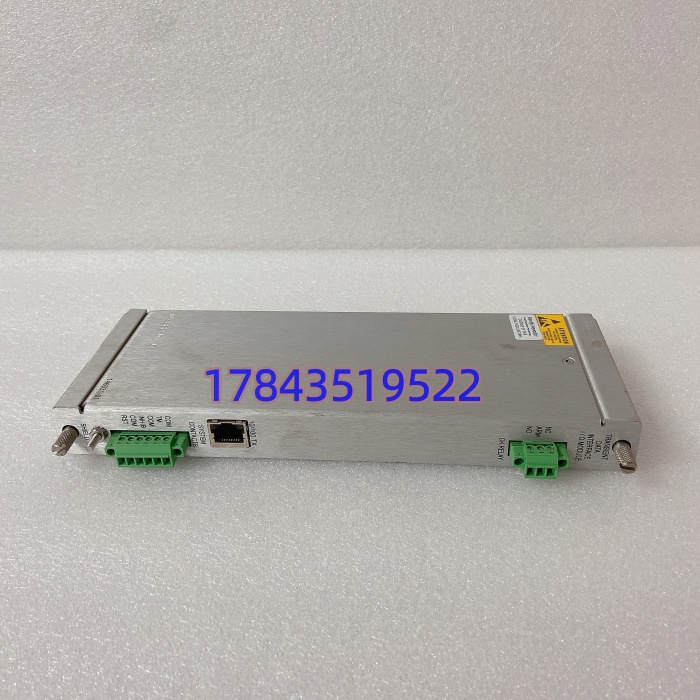

• 通信接口：1×RJ45 10/100Base-TX以太网（TCP/IP，System 1/MODBUS/TCP），1×DB9 RS-232（本地配置/调试），1×RS-485（可选串行链），前面板Link/Act/TX/RX LED
• 数据采集：背板总线高速轮询，连续采集多达48个通道稳态+瞬态波形，采样率高达102.4 kHz，抓转子摩擦/不平衡/瞬态冲击事件，本地缓存关键瞬态
• 协议支持：System 1专有协议、MODBUS RTU/TCP、TDXnet（ legacy）、可选OPC DA，兼容老RIM配置迁移
• 诊断功能：硬件级链路诊断、模块健康自检、背板通信CRC、前面板OK/FAULT LED，通信断不影响底层监测卡继电器保护
• 固件/软件：配置用3500 Rack Configuration Software (RCS)，严格来说它只在RCS v3.0以上原生支持TDI取代RIM+TDXnet双卡，老v2.x要手动设RIM兼容，请以原厂手册为准
• 环境规格：工作-30℃至+65℃（汽轮机TSI宽温），存储-40至+85，湿度≤95%非冷凝，IP20机柜内3U单槽
• 物理/热插拔：3500标准单槽（约160×120×25 mm），重≈0.35–0.45 kg，支持在线热插拔更换（通信短暂中断但保护逻辑不停）
• 安全定位：IEC 61508/API 670架构下TDI属通信层非SIL通道，底层硬件跳闸由监测卡继电器/3500/32继电器输出独立执行，TDI故障=fail-safe通信掉线但机组仍受机械保护

产品介绍

从C竞品对比切入：老3500架构里1号槽原是3500/20 RIM（机架接口模块）加外挂TDXnet通信处理器双卡，TDI（146031-01/3500/22M）把这俩捏成单槽单板——现场实测发现，某电厂汽机TSI改造时保留老RIM+TDXnet，结果TDXnet死机丢System 1波形但RIM还活着，维护主管搞不清哪块背板接触不良；换成146031-01插1号槽，合并后故障域从双卡变单卡，热插拔换TDI时底层3500/40M轴振卡继电器仍独立跳ETS（紧急跳闸系统），通信中断90秒恢复System 1趋势不影响保护。严格来说，它只在RCS v3.0以上原生支持TDI模式取代RIM+TDXnet，老v2.x把TDI当RIM兼容跑但丢以太网直连System 1能力（要外挂串口转以太网），请以原厂RCS版本矩阵为准。

供应链归ABC-A类但非停机级：Bently Nevada 3500线还在产但TDI模块处成熟期，146031-01新旧件混在渠道（全新余料New Surplus多，拆机翻新常见），原厂交期标6–12周（新件订制），二手市场交期即时—2周。TCO算下来：通信网关挂掉=System 1盲但ETS硬件继电器照跳，所以按A类备件备1件Buffer stock（现场TSI柜旁防静电袋+干燥剂）就够了，不用像继电器输出模块那样囤2件——停机损失来自底层保护失效不是波形丢采。某个项目里碰过，化工厂空分膨胀机TSI的TDI死机（RJ45口静电打坏），维护拔旧插冷备，RCS重下配置30秒恢复System 1，膨胀机没跳因为3500/42M继电器独立守着振动超限11.2 mil跳闸线。

应用场景与库存策略

TDI模块故障不直接停机（底层监测卡+M系列继电器独立执行API 670保护），但System 1丢波形=状态监测盲、预知维护变事后救火、转子瞬态冲击（摩擦/不对中）抓不到等于隐性损伤累积到跳ETS。采购周期？原厂新件交期6–12周（3500线成熟但非急单优先），二手渠道有Sealed Surplus余料（Baker Hughes原厂标+静电袋+SN）和拆机翻新，RJ45变压器/以太网PHY老化上电Link不亮等于现场盲操作。

典型场景与备货建议：

• 火电/燃机TSI：3500机架1号槽TDI连System 1做汽机轴振/胀差/偏心趋势，146031-01抓102.4 kHz瞬态波形。非它不可因为RIM+TDXnet双卡已停产，TDI单槽取代且以太网直连DCS/System 1，改架构要换整机架配置。建议：按A类通信备件（非停机级），现场TSI柜旁放1件Buffer stock（防静电袋机架边热插拔冷备），中心备件库锁1件Sealed Surplus NOS，安全库存SS=1（TDI死=通信掉线但ETS保护活），ROP=当现场余量=0触发补单（原厂新件交期长提前VMI托管1件余料）。
• LNG压缩机/空分膨胀机：TDI从3500/40M抓48通道稳态+瞬态送System 1做预知维护。非它不可因为API 670要求状态监测留存瞬态事件回溯，第三方网关不支持背板总线高速波形抓取。建议：与专注停产Bently TSI的回收商签VMI托管1件NOS，成色要求未拆封Baker Hughes标+SN可追溯+上电OK绿灯Link闪，托管费<<空分跳ETS损失¥300k/h+预知维护盲。
• 炼化催化裂化/烟机：老3500/20 RIM+TDXnet升TDI（146031-01），兼容RCS v3.x迁移配置。非它不可因为老RIM外挂TDXnet交期绝迹（停产），TDI单槽省空间且热插拔不停保护。建议：现场机柜室放1热插拔冷备（防静电泡棉贴机架），中心仓1件NOS，由供应商代管1件余料做战略缓冲（TDI故障=fail-safe通信掉线但保护活，所以Buffer stock防的是状态监测盲不是停机救火）。

真实案例：北方某350 MW燃机电厂2025年冬，夜班System 1告警“TDI Link Down”，到柜看3500机架1号槽146031-01的OK绿但Link灯灭，RJ45口静电从屏蔽层耦合进PHY芯片（施工临时跳线没接地）。原厂新件交期10周，维护主管翻TSI备件抽屉找到两年前听我劝塞的1件冷备（Baker Hughes原厂静电袋+干燥剂，SN匹配现场RCS v3.4配置），热拔旧TDI插新—严格来说要先RCS里设Maintenance Mode（通信暂停但监测卡继电器保持），插回去上电自动从背板同步配置（TDI不从卡存配置，全拉自RCS下载），从Link断到System 1恢复趋势一共4分钟。事后算：若无Buffer stock，等原厂新件10周=System 1盲70天，转子预知维护变事后，若膨胀机轴振瞬态冲击没抓到跳ETS≈停机重暖机¥180万+。后来四套3500全按“运行1+现场冷备1+中心仓1 NOS”配齐，顺手扫了3块146031-01 NOS封防静电柜，还统一RCS到v3.4以上（TDI原生取代RIM+TDXnet稳，严格来说v2.x把TDI当RIM兼容丢以太网直连，请以原厂RCS说明为准）。
