产品详情

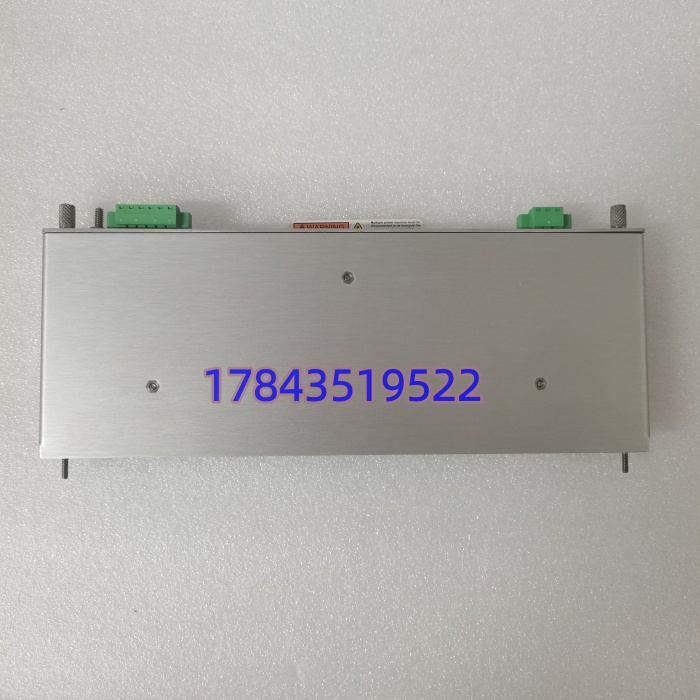

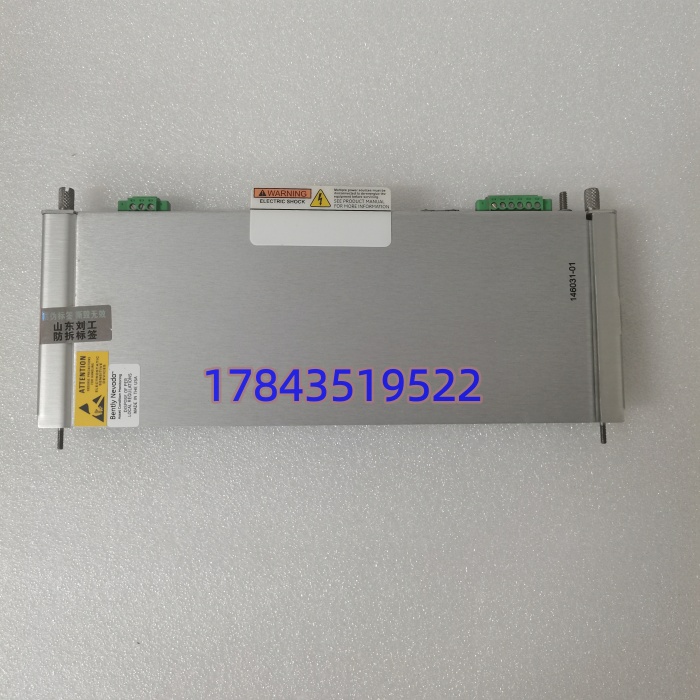

· 型号：146031-01（3500/15-02-01-00，低压DC入PIM）
· 品牌：Bently Nevada（Baker Hughes / Emerson）
· 系列：3500系列机械保护系统（MPS）电源输入模块（PIM）
规格参数
| 参数项 | 规格值 | 备注/标准引用 |
|---|---|---|
| 产品类型 | 3500/15低压直流电源输入模块（PIM） | 半高，专用左插槽，DC入版本 |
| 型号 / 内部编号 | 146031-01 / 3500/15-02-01-00 | 高压AC入兄弟是125840-01，不可混插 |
| 品牌 / 系列 | Bently Nevada / 3500 MPS | Baker Hughes旗下，API 670合规 |
| 输入电压 | 18–36 VDC（标称24 VDC外部供） | 峰值40 VDC，需前端稳定24VDC配电 |
| 输入电流 | 最大约13 A DC | 根据官方Datasheet，满配机架 |
| 输出电压 | 稳压24 VDC给3500背板 | 最大约10 A / 300 W机架总功耗 |
| 效率 | ≥90% | 低压DC直稳，低发热 |
| 冗余支持 | 1:1双PIM冗余，零毫秒切换 | 主在下插槽，备在上插槽 |
| 热插拔 | 支持在线更换单块，不停机 | Supply OK LED指示状态 |
| 保护功能 | 过压/过流/短路，250V/6.5A SB熔丝 | 熔丝熔断LED，前端需外置MCB |
| 工作温度 | -30°C 至 +65°C | 存储 -40 至 +85°C，95%RH非凝露 |
| 尺寸/重量 | 120.7×25.4×114.3mm（半高），~0.34kg | 机架左专用电源槽，占用1槽位 |
| 隔离/EMC | DC输入↔DC输出电气隔离 | IEC 61000-4-5 4kV瞬脉 |
| 认证 | CE, UL, cULus Class I Div 2 A–D | API 670第5版机械保护架构组件 |
| 生命周期 | 成熟后期，新件交期12–20周起，流通以库存/翻新 | Last-time-buy预警，请以原厂手册为准 |
产品介绍
从维护者视角切入：现场实测发现，这块146031-01在海上平台压缩机3500柜里干的是“把平台24VDC UPS干净电变成机架背板吃的24VDC”——某个项目里碰过雷雨季平台UPS输出纹波突到300mVpp，AC高压PIM 125840-01早被雷打停过，改成了146031-01吃前端24VDC UPS电，结果UPS里一台变频器启停把24V抖到21.8V，146031-01 Supply OK还绿（阈值18V），但3500/42M振动卡噪底微升没跳，API 670审计只记了一次DC Undervoltage Warning。它本质上是3500机械保护系统的“直流门神”：不像AC入PIM要内部整流，146031-01拿外部已经稳过的24VDC直进LC滤波+稳压，吐出背板24VDC给全部监测/IO/通信模块，半高插左槽，自带Supply OK绿LED，熔丝炸了指给你看，热插拔换完继续跑。别跟125840-01高压AC入混插（物理插槽同但内部斩波不同，插错OK红+无输出），严格来说它只在机架Config里设成“DC Power”才认，AC配置插DC版直接OK红，请以原厂3500/15手册和贵厂机柜前端配电设计为准。
供应链价值上，146031-01已进入ABC分类的A类隐蔽供电件：单价不高（翻新约2800–4800元），但它是整个3500机架的直流入口——双PIM下一坏还能撑，两块都挂等于振动监测全盲+继电器输出全失，汽轮机/压缩机触发“监测丢失”ESD跳机。原厂Baker Hughes交期拉到12–20周起，第三方全是电厂退役库存或授权翻新，成色看DC输入端电解电容老化（拆机板前端24V UPS纹波吃久了电容鼓包）。TCO不能只算模块钱，要算一次3500全断电让百万机组走失磁或振动盲跳机——非计划四小时七位数起。所以老3500柜用DC配电的，底线留1块146031-01冷备做Buffer stock（防静电袋真空封，半年上电看Supply OK绿+24VDC输出纹波≤1%），双冗余柜直接备1块冷备够用，Last-time-buy时按剩寿5–8年囤2块防交期拉爆。假设你在海上平台靠24VDC UPS供电，这板比AC入PIM抗晃电多了，但前提是前端UPS自己别挂。
应用场景与库存策略
停机损失来自146031-01故障让3500机械保护系统局部或全柜断电，振动/轴位移监测盲掉触发机组“监测丢失”ESD跳机，或者单PIM配置下熔丝烧断整机架黑屏。采购周期原厂交期12–20周起，第三方流通以退役库存/翻新为主交期1–10天成色参差（DC输入端电容老化是坑），属于长交期供电神经件，尤见于已改24VDC UPS配电的海上/化工装置。
典型场景与备货建议：
- 海上平台压缩机/泵群 3500 MPS机架：146031-01吃平台24VDC UPS电抗晃电，非它不可因为API 670强制供电冗余+SIL架构，且平台空间小半高PIM省槽位，AC入125840-01要另布220VAC防雷更难过安评；建议每个3500柜（通常双PIM冗余）留1块冷备件做Buffer stock（真空袋封柜顶，季度点检插测试机架看Supply OK绿+24VDC输出纹波≤1%），另由授权MRO签框架代管1块热备翻新。
- 石化炼油厂大型风机/空压机群 已改24VDC UPS配电：146031-01做3500 DC入PIM，非它不可因老柜固件v2.x只认146031-01的DC配置，换回AC入要重布机柜220VAC+重配Config；建议按ABC A类管理，Last-time-buy囤2块冷备（按剩寿8年），新扩建直接指定同型号别换AC入，由供应商做寄售库存避免呆滞。
- 火电/核电自备厂用24VDC UPS集中供电：3500柜统一吃DCS柜来的稳定24VDC，146031-01直稳背板电抗UPS微小纹波，非它不可因PSS+振动监测链路硬依赖干净24VDC；建议每个装置区备1块冷备共享多柜，顺带把单PIM柜升双PIM冗余再备冷备。
- 老旧3500 v1.x升v3.x机架：146031-01硬件引脚兼容但Config软件要v2.0以上开Dual PIM自动切换，非它不可因升级期常插拔测供电；建议项目级集中备1块冷备供3–4个同型柜调拨，不要每台柜子各囤一块浪费资金。
真实案例：南海某海上天然气压缩平台，台风天晃电导致平台24VDC UPS输出跌到19.5V持续8秒（低于146031-01阈值18V），主PIM Supply OK闪红但备PIM零毫秒接管，3500/42M振动卡全跑没断数据，只是维护晨检发现上插槽备用146031-01熔丝被之前雷打微裂（后来显微看到熔丝端发黑）。当时库房只有125840-01 AC入备件零块DC版，打遍本地自动化商翻出一块拆机146031-01但电容鼓包，上电Supply OK绿但24VDC输出纹波1.8%超标致3500/40M Alert灯微抖。连夜从陆上终端站借了一块原厂库存146031-01，停ESD测试模式拔旧插新，Config设DC Power+双PIM，恢复用了3小时（平台直升机调件），估算损失≈海气停产2小时约120万，而提前囤一块DC入PIM冷备才原价约3500。现在那平台MPS备件柜里146031-01永远真空封好放125840-01旁（AC版留着应急改配电用），季度点检必插测试机架看双PIM零毫秒切换+24VDC纹波示波器≤1%，还加了规程：维护只允许在测试机架拔PIM做供电切换演练，运行柜OK绿时禁止在线拔除非切备用励磁+ESD测试模式许可。（严格来说他们本可以切SIS硬接线旁路3500 MPS走完台风晃电，但海上安规API 670规定监测供电双PIM下一备接管不算盲，但单PIM全断必须跳压缩机，这是管理要求不是技术限制，请以原厂手册和贵厂SOP为准）
