描述
产品详情

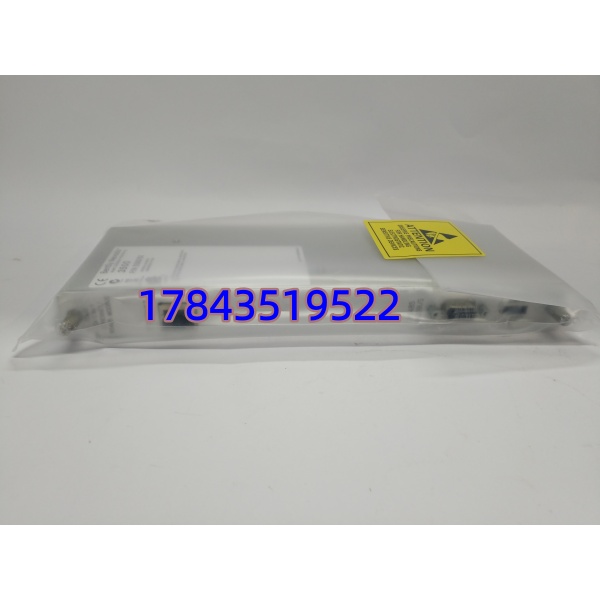

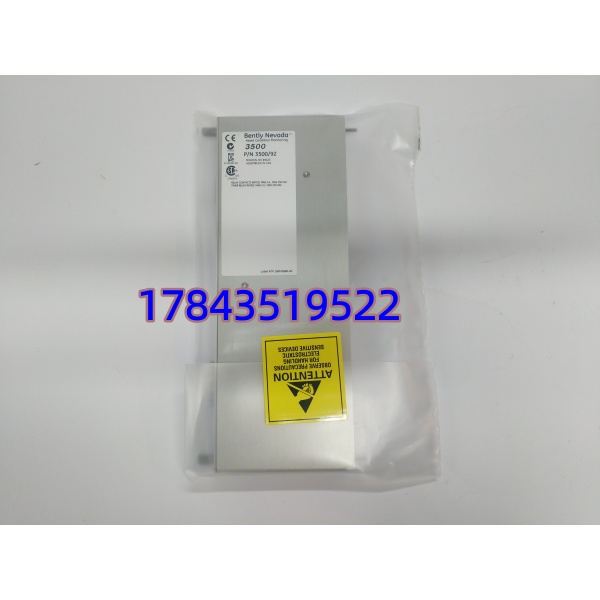

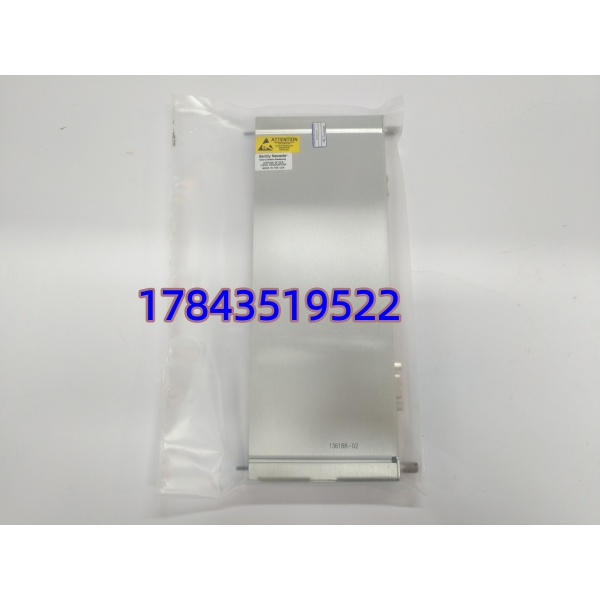

· 型号：136188-02
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Machinery Protection System — 3500/92 通信网关模块
规格参数
- 部件号：136188-02（对应 3500/92-option-xx 网关模块的内核/完整模块号，购买核对机架配置选项如 -01/-02 以太网口数量）
- 适用机架：Bently Nevada 3500 系列标准机架，安装于 Slot 1 或 Slot 2（与 RIM/TDI 互斥，需按原配置槽位）
- 供电方式：由 3500 机架背板供给 +24 VDC（外部电源模块 3500/15 或 3500/22 冗余电源输入 18–32VDC 经背板转换）
- 以太网接口：1 或 2 个 10/100 Base-TX RJ45（依 3500/92 option，通常双口支持菊花链/环网冗余），Auto-MDIX
- 串口接口：RS-485（Modbus RTU/ASCII 可组态，半双工，1200–115200 bps）
- 支持协议：Bently Nevada System Link™、Modbus TCP/IP（Server/Client）、Modbus RTU（Master/Slave 视配置）
- Modbus 寄存器：可组态映射最多 250+ 保持寄存器，含报警/危险状态、测量值(mm/s/μm/mil)、OK 状态位
- 前面板指示：OK（绿—模块正常）、TX/RX（黄—通讯活动）、CONFIG（配置状态）、FAULT（红—模块故障）
- 数据刷新率：最快约 50 ms（取决于机架模块数量及组态）
- 功耗：典型 5.6 W，最大 ≤ 8 W
- 安装尺寸：标准 3500 模块 1 槽宽 × 全高，241.3 × 24.4 × 99.1 mm（9.5″×0.96″×3.9″），约 0.44 kg
- 工作温度：-30℃ ～ +65℃（贮存 -40℃～+85℃），5%–95% RH 非凝露
- 防护等级：IP20（模块本体），符合 IEC 61010、CE/UL/CSA，API 670 兼容
- 热插拔：支持（3500 机架带电更换，不影响监测保护功能）
产品介绍
136188-02 是 Bently Nevada 3500/92 通信网关模块的核心物料号，负责把 3500 机架上所有振动（3500/42M）、轴位移（3500/45）、温度（3500/60）等监测模块的数据打包，通过以太网 Modbus TCP 或 RS485 Modbus RTU 送给 DCS/PLC 或上位机 System 1。它本身不参与跳闸保护逻辑——即使它故障，3500 的报警/危险继电器输出和机组保护照常动作，这点设计很合理。
坦白讲，这卡在现场最常见的问题是固件版本和 3500 Configuration Software 不匹配导致联机读不到数据，或 Modbus 寄存器映射没配好 DCS 端读全零。买备件一定要核对原机架 3500/92 的完整型号后缀（如 3500/92-01-01-00 对应单以太网口还是双口），136188-02 是通用内核号但选项卡会影响外部连线。
应用场景与行业案例
我在现场最烦的是 DCS 上振动值突然变零或保持不更新——查下来 3500/92 网关 OK 灯灭或 CONFIG 灯闪，通常是静电打坏以太网口或背板接触不良。3500 保护还在跑但集控看不到数据，运行部直接投诉。这种时候手里有个测良件 10 分钟换完恢复通讯。
典型场景：
- 火电/核电汽轮机组——3500 机架装 3500/42M+3500/92，振动/胀差数据经 136188-02 以 Modbus TCP 进 ABB/Emerson DCS，做趋势分析和短信报警，非它不可因需原生 Bently 协议转 Modbus
- 炼油厂离心压缩机——RS485 口直连机组 PLC（S7-400 或 ControlLogix），省以太网交换机，网关做报警位映射触发压缩机卸载
- 海上平台/化工往复机——双以太网口做冗余环网，任一链路断不影响数据采集，适应防爆区域远程监控
- 水泥厂原料磨主减速机——老 3500 系统增配 3500/92 把原本孤立的振动保护接入全厂 MES，只需加装此卡不改监测配置
真实案例：
沿海某 LNG 接收站，中控 DCS 报”压缩机#1振动通讯中断”，现场查 3500 机架——Slot 2 的 3500/92 前面板 OK 灯灭、FAULT 亮红，重新拔插无效，确认以太网 PHY 芯片损坏（疑似机柜附近焊接作业感应过压）。库房有块拆机测良 3500/92（136188-02 内核），断电拔出旧卡插入新卡，上电自检 OK 灯绿，笔记本连 3500 Config Software 打开原项目 → Read from Rack → 确认 Gateway 寄存器映射未变 → 保存 → DCS 侧数据恢复正常，全程 12 分钟。仪表班长说：”这卡五年不坏，一坏就是网口被打坏，按机架配一块放着，别等停机才找。”
