描述
产品详情

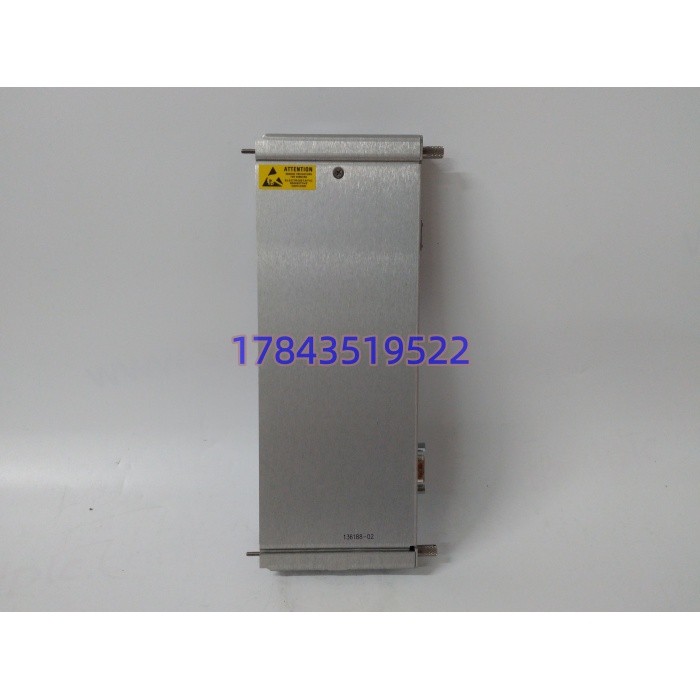

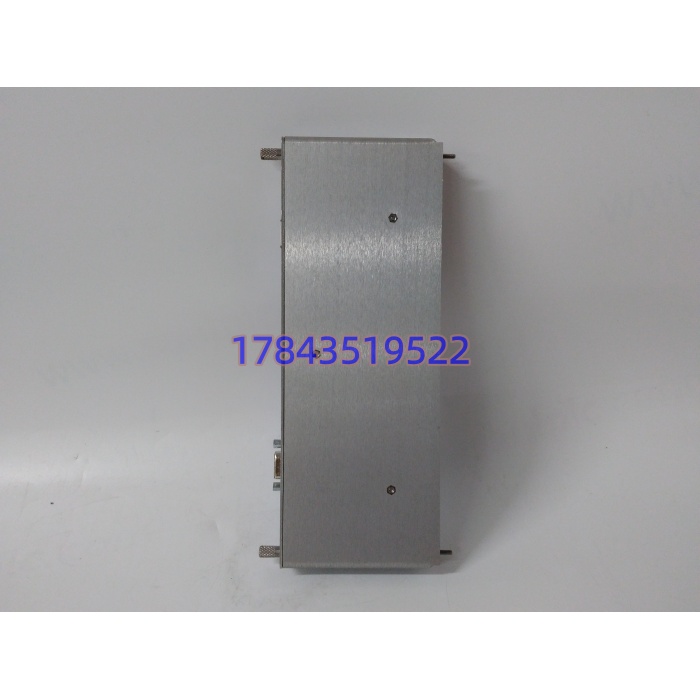

· 型号：136188-02
· 品牌：Bently Nevada（GE）
· 系列：3500/92
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块身份 | 3500/92 通信网关 I/O 子板（Gateway I/O Module） |
| 同型区别 | 136188-01=以太网+RS232；136188-02=以太网+RS485 |
| 以太网接口 | RJ45，10/100 Mbps，Modbus TCP/IP |
| 串行接口 | RS485（Modbus RTU/ASCII），9600–115200 bps 可组态 |
| 专有协议 | Bently Nevada 机架配置与 System 1 采集协议 |
| 数据聚合 | 机架内所有监测卡的比例值/状态/报警字轮询上报 |
| 寄存器工具 | 自带 Configurable Modbus Register Utility（可压缩映射） |
| 背板供电 | 由 3500 机架背板提供（典型 <5 W，非外接 24 V 电源模块） |
| 机械尺寸 | 241.3 × 24.4 × 99.1 mm（单槽宽） |
| 重量 | 约 0.38–0.44 kg |
| 工作温度 | 0 °C ~ +65 °C（机架内典型，渠道标的 -40 多为混淆其它卡） |
| 安装 | 3500 机架插入式，与 3500/92 主机配合占用 1 槽 |
| 配置方式 | 3500 Rack Configuration Software 或现场按键+软件 |
| 生命周期 | 3500 平台仍活跃；136188-02 未单独发 EOL，但渠道常标“制造商停产 I/O 模块”需辨真伪 |
产品介绍
从维护者视角看，3500 系统里最容易被忽视、坏了却最要命的不是振动卡，是这块网关——振动卡黄灯闪，至少就地还能看表；136188-02 挂了，DCS 侧所有轴振/瓦温/慢转信号同时变灰，操作工以为机组停了，实际机器还在转，这种“假盲”比真停机更易诱发误联锁。在某个 2×660 MW 电厂项目里碰过：3500/92 主机正常，就这块 RS485 子板固件和 DCS 侧 Modbus 地址表对不上，凌晨三点 DCS 报通讯中断，热工班差点上票停给水泵汽机。
它严格来说不是“采集器”而是“翻译+打包工”：背板轮询各卡 → 按可配置寄存器表压成 Modbus 映射 → 以太网走 TCP 给霍尼韦尔 PKS、RS485 走 RTU 给老 S7-300。供应链价值在 TCO——3500 机架一旦投运，换通信方案要么加独立协议转换器（要重新做 SIL 论证和本安回路确认），要么升 3500/94 新版网关（机架固件跟着升，老 System 1 授权可能不兼容）。留 1 块原厂 136188-02 做 A 类冷备，比推动整机架通信升级省下的停机费和软件重授权费，通常是模块单价 15–25 倍。
应用场景与库存策略
3500/92 网关子板故障的典型代价不是模块本身，而是“机组在跑但 DCS 看不见”——连续运行装置里这可能触发误停机或逼运行人员切就地手动，单次误跳机机会成本按分钟计十万级。
- 火电汽轮机油站/给水泵组：每列 3500 机架配 1 件冷备，原厂全新，库龄 ≤3 年，半年上电联机自检一次（防 EEPROM 参数漂移）。
- 炼化离心压缩机 CEMS 联锁：RS485 走 Modbus RTU 接 Tricon CX，非它不可（136188-01 的 RS232 距离不够抗变频器噪），A 类备件，安全库存 1 件/每 4 在线机架。
- 海上平台往复机监测：空间受限用 System 1 经以太网单点接入，建议供应商 VMI 代管，再订货点设 1 件。
- 老厂 S7-300 改造保留 RTU：别换 PN 网关，保留 136188-02 + RS485 中继，备件零库存但合同锁 72h 到货。
- 水电机组推力瓦温监测：非连续但停机窗口贵，备件可降级为“同区域兄弟厂互备”，不自建库存。
真实案例：2022 年华南某 PSA 装置，空压机 3500 机架 136188-02 的 收发器击穿，DCS 侧 Modbus 轮询超时，压缩机组保护切“信号丢失导向停机”逻辑，整列 PSA 切手动，少产氢约 9 小时。库存系统查有“1 件 Bently 136188-02”，拆包是 136188-01（RS232 版），插上物理层不通。从广州保税仓调原厂 136188-02 全新件，专车 4 小时，停机 9.5 小时，按氢价折机会成本约 26 万。之后把备件编码细化到“136188-02（）”，并在 ERP 里把 01/02 设成互斥替代不可直换。
