描述
产品详情

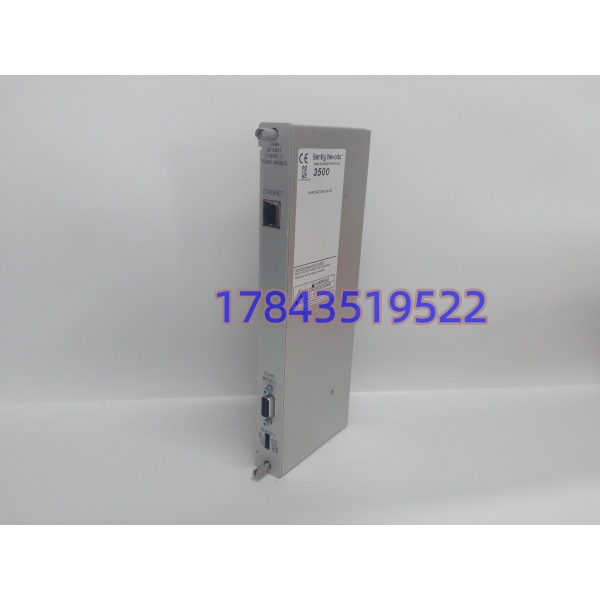

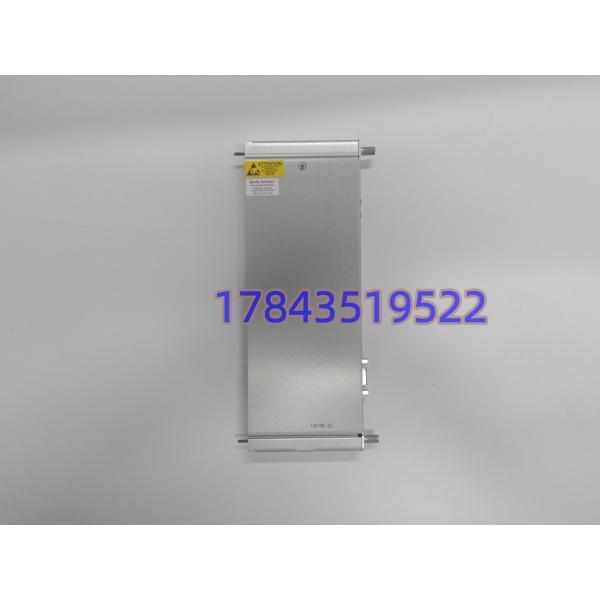

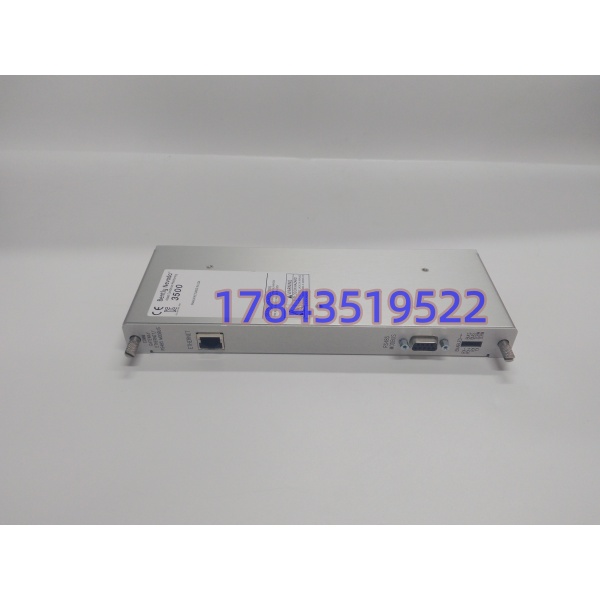

· 型号：136188-02
· 品牌：Bently Nevada
· 系列：3500 Series
技术参数
- 产品标识：部件号 136188-02（通常对应 3500/92 Communication Gateway 或特定 I/O 选件）
- 通信接口：1 × RJ45 10/100 Base-TX 以太网，1 × DB9 RS-232/422/485 串行
- 支持协议：Modbus TCP/IP、Modbus RTU/ASCII、Bently Nevada System 1 Link
- 数据映射：可配置 Modbus 寄存器（通常 ≤256 个），刷新率 1s 或更快（≤50ms 依配置）
- 供电方式：3500 机架背板 +24V DC（范围 18–32V DC），典型功耗 <7W
- 槽位占用：标准 3500 单槽宽度（约 24.4mm），支持热插拔
- 状态指示：OK（绿）、TX/RX（黄/闪）、Fault（红）LED
- 工作温度：-30℃ ~ +65℃（部分资料标 -20~70℃）
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 95% 非冷凝
- 物理尺寸：约 241 × 24.4 × 99.1 mm（3500 模块标准半高）
- 重量：约 0.44 kg
- 合规标准：CE、UL、CSA，设计符合 API 670 对监测通讯链路的可靠性要求
- 配置软件：3500 Configuration Software（通过 RS-232 或以太网）
产品介绍
从汽机旁路振动数据突然掉线的半夜告警切入——3500 机架本体亮灯正常，但 DCS 画面全灰，八成是通讯网关的固件跑飞或部件老化。136188-02 的定位就是 3500 系统的对外数据出口，它不是传感器前端，也不负责跳闸保护逻辑，而是坐在机架槽位里把内部 TDI/监测模块的原始值翻译成标准 Modbus 扔给外头上位机。在某个 600MW 机组项目里碰到过，老款 3500/20 接口卡停产，改用带 136188-02 部件的 3500/92 后，不仅以太网稳了，还能并行跑 RS-232 做就地调试，省了一台协议转换器。
核心商业价值在于 双通道冗余与协议兼容。它同时捏着以太网和串口，老厂改造不用一刀切换网络架构，Modbus RTU 慢慢往 TCP 迁的时候它能两头都接住。但得泼冷水：它本身不带振动处理逻辑，如果机架里没插 3500/42M 或 /22M 等监测卡，这块网关就是空转；且部分渠道把 136188-02 标成 3500/22M 的增强接口部件，买前必须让供方拍清晰前盖标贴确认是 3500/92 还是 3500/22M 关联件，别盲信电商标题。严格来说，它只在固件匹配（通常用较新 Rev 版本）的 3500 框架软件里能完全跑满寄存器映射，老 DOS 版配置软件可能读不到以太网 MAC。
替换与升级建议
✅ 直接替换
- 同部件号 Bently 136188-02（确认对应 3500/92 模块且 Rev 一致）：物理槽位、背板针脚、固件兼容时拔插即用，IP 与 Modbus 映射需重新下装配置，无硬成本。
- 3500/92 原厂同系列不同批次（只要部件号含 136188-02）：通讯功能一致，直接替换，建议记录新 SN 码进资产台账。
⚠️ 软件兼容（需改配置）
- 3500/20（老款接口模块）：硬件槽位能插但架构不同，3500/20 无原生以太网 TCP，换 136188-02（3500/92）后需在 DCS/SCADA 侧改驱动为 Modbus TCP 并重映射地址，工作量 1–2 人天，涉及停机下装配置。
- 3500/22M（带 TDI 但旧 I/O 选件）：若 136188-02 是其增强通讯部件，升级需刷 TDI 固件并重新分配寄存器，改动中等，需注意旧版 System 1 兼容性问题。
❌ 硬件不兼容
- 3500/15 电源模块：槽位功能与针脚完全不同，硬插损毁背板，绝对禁止。
- 非 3500 系列第三方网关（如 MOXA 串口服务器）：物理形态与背板供电不通用，无法嵌入机架内部，此类场景只能依赖库存找正确 3500 通讯模块。
