描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | Bently Nevada / GE |
| 产品型号 | 136188-02 (3500/92) |
| 产品类型 | 通信网关模块 (Communication Gateway) |
| 以太网通信 | 支持 TCP/IP 协议、Modbus/TCP 协议 |
| 串行通信 | RS232 / RS422 / RS485 接口 |
| 串口协议 | Modicon Modbus、Bently Nevada 专有协议 |
| 输入电压范围 | 12 – 48 VDC (具体视产品版本而定) |
| 运行温度 | -20°C 至 +50°C |
| 存储温度 | -40°C 至 +70°C |
| 环境湿度 | 5% 至 95% 相对湿度（无凝露） |
产品深度介绍

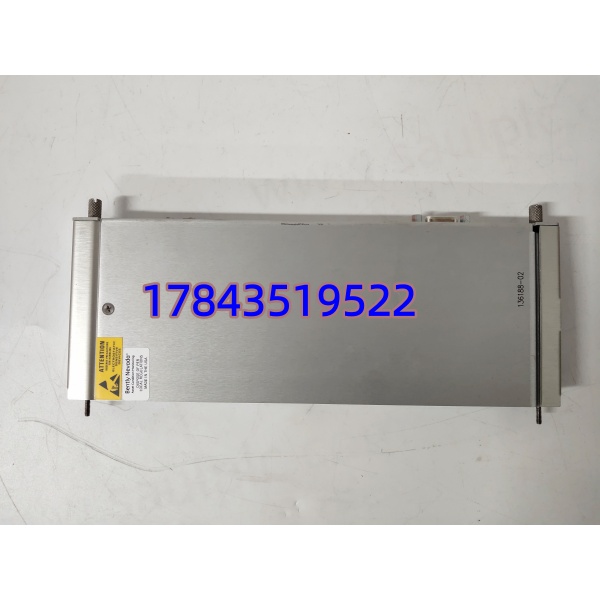

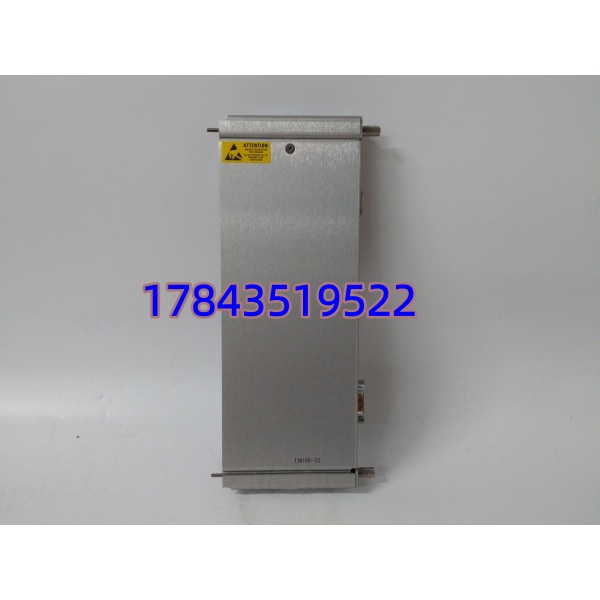

Bently Nevada 136188-02 是 3500/92 系列通信网关模块的核心部件，在整个机械保护与状态监测系统中扮演着“数据桥梁”的关键角色。它被安装在 3500 框架中，专门负责将机架内各个监测器（如振动、位移、温度等）采集到的数据，转换为外部系统能够识别的格式。

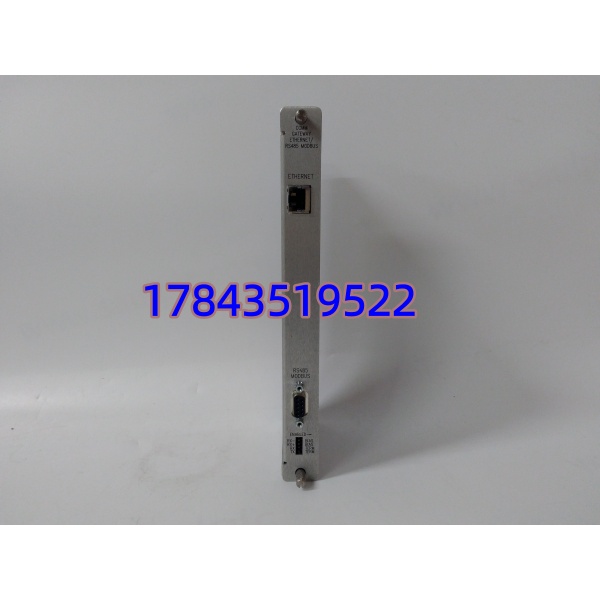

该模块提供了极其丰富的通信能力，不仅支持高速的以太网 TCP/IP 通信，还保留了 RS232/RS422/RS485 串行接口。在协议方面，它完美兼容工业界广泛使用的 Modbus/TCP 和串口 Modbus 协议，同时支持 Bently Nevada 专有协议。这意味着它可以无缝集成到各种 DCS（分布式控制系统）、PLC 或专用的状态监测软件中，实现远程监控、报警通知和实时数据采集。
应用场景与行业案例
在大型旋转机械（如汽轮机、压缩机、大型风机）的保护系统中，3500 系统负责“救命”，而 136188-02 模块则负责“汇报”。如果这块网关模块罢工，中控室的 DCS 就会变成瞎子，无法获知机组的振动和轴温状态。
典型应用场景:
- 石油天然气 – 压缩机/泵组监测: 将现场的振动、轴位移、差胀等关键数据通过 Modbus/TCP 实时传送给主控室，实现远程状态监控。
- 电力行业 – 汽轮机保护: 作为 3500 框架与电厂 DCS 系统的通讯枢纽，确保超速、振动等联锁信号和报警状态能毫秒级同步到集控中心。
- 化工制造 – 关键动设备管理: 结合本特利专用的数据采集软件包，将多台机组的数据汇总至状态监测服务器，用于预测性维护分析。
案例：DCS 突然“失联”的惊魂夜
某大型石化厂在深夜进行 DCS 系统升级后，发现中控界面上所有压缩机的 Bently 3500 振动数据全部显示“通讯故障”（Comm Fail），但现场 3500 框架的监测器指示灯一切正常。值班工程师急得满头大汗，以为 3500 机架内部背板总线烧了。
我们接到求助电话后，远程指导他们排查。首先确认了 136188-02 模块的电源和 LED 状态灯正常，接着让他们用笔记本电脑直连模块的以太网口，发现 Ping 不通。最后检查网络交换机配置才发现，DCS 升级时网络工程师把该网段的 VLAN 划分改了，导致 136188-02 模块的 IP 地址被隔离在了新的网段之外。修改交换机配置后，数据瞬间恢复。这个案例说明，通讯网关模块本身很皮实，但极其依赖网络环境的正确配置，排查故障时千万别只盯着硬件。
