描述
产品详情

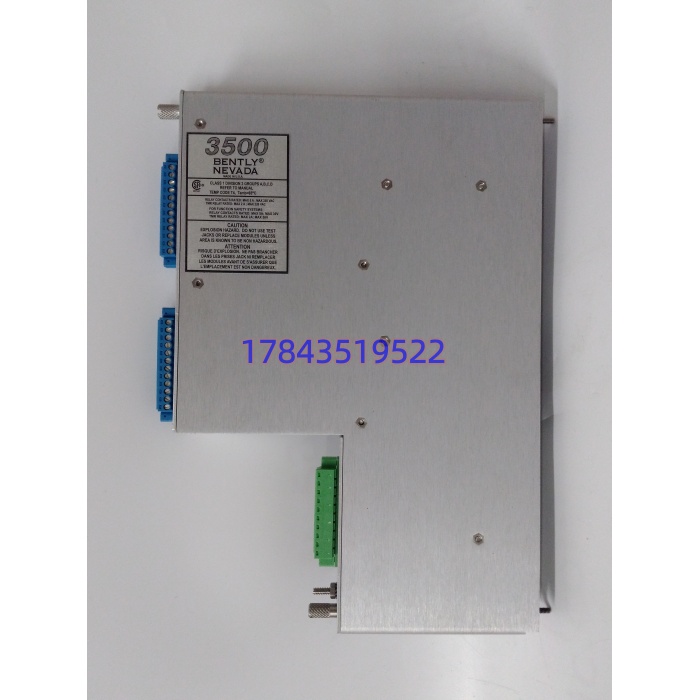

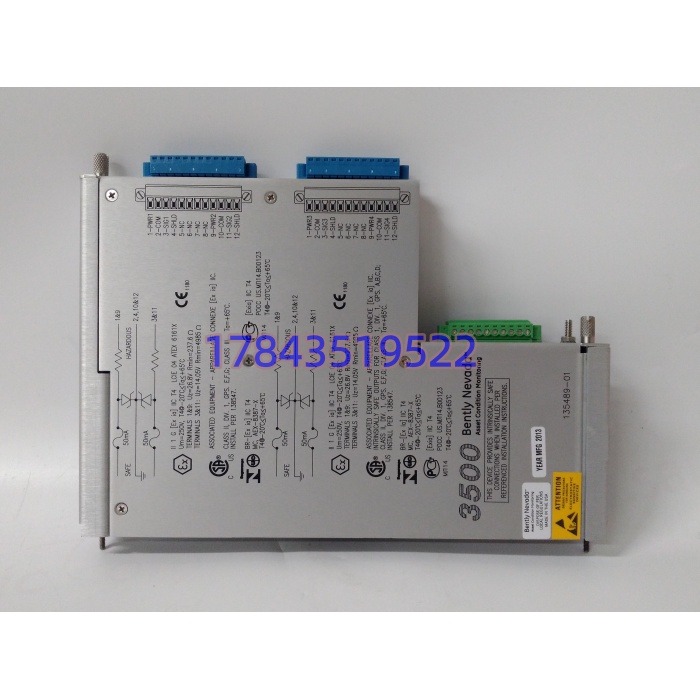

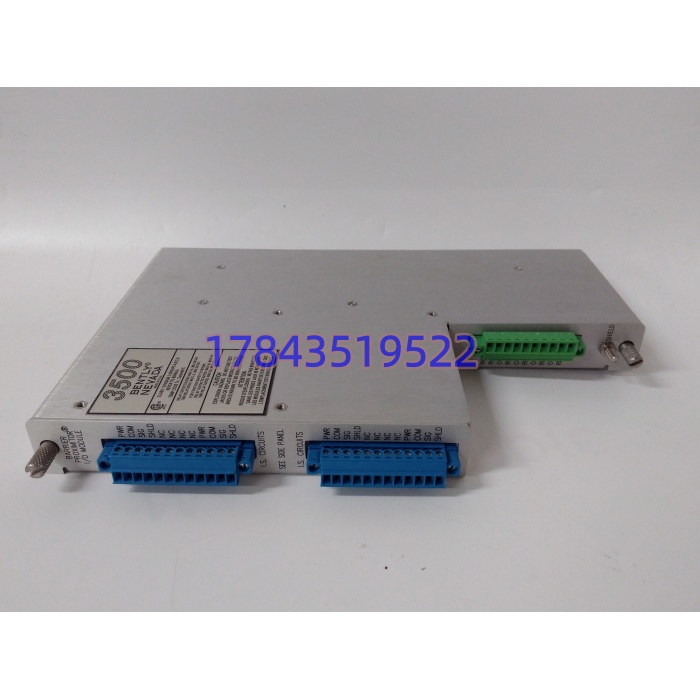

· 型号：135489-01（后卡） / 前卡 3500/42M（用户常把整套叫”3500/42 135489-01″）
· 品牌：Bently Nevada
· 系列：3500 Proximitor/Seismic Monitor I/O
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | I/O Module with Internal Barriers & Internal Terminations（4× Prox/Accel） |
| 适配前卡 | 3500/42M（176449-02 等）、3500/70、3500/72 |
| 通道数 | 4 路独立输入，全部可组态为电涡流（Prox）或加速度（Accel） |
| 传感器 | |
| 传感器类型 | 3300 XL 电涡流探头+前置器；Bently 加速度计/速度计（Accel/Velomitor 仅 02/03 版支持，01 不支持 Velomitor 直接） |
| 输入阻抗 | 电涡流通道 10 kΩ；加速度通道 >1 MΩ |
| 探头供电 | -22 V DC 最小（典型 -24V 经栅限能） |
| 本安屏障 | 每通道内置齐纳式/隔离式 IS 栅，限压限流，符合 ATEX/IECEx Zone 2 模块认证、回路可下探 Zone 0/1 |
| 端子 | 内部接线端子（Internal Terminations），现场线直接进后卡欧式端子，无外置安全栅 |
| 缓冲输出 | 前卡面板 BNC 缓冲键相/振动信号（后卡本身不出 BNC） |
| 精度 | 径向振动/位移 ±0.33% FS 典型，±1% 最大（不含滤波） |
| 滤波器 | 直接滤波 4Hz–4kHz（-3dB）、间隙滤波 0.09Hz、1X/2X 矢量恒 Q 抑制 ≥57.7dB |
| 供电 | 3500 背板 24 V DC，模块典型 7.7 W（部分渠道标 1.09W 是误把逻辑片功耗当整机） |
| 指示 | 后卡无 LED；通道状态由前卡 3500/42M 面板 OK/Alert/Danger 显示 |
| 安装 | 3500 机架后部 I/O 槽（与前卡半高/全高前槽对应），含内部栅的机架必须插 3500/04-01 IS 接地模块 |
| 尺寸重量 | 241.3×24.4×163.1 mm / 0.46 kg |
| 工作温度 | 0 至 +65 ℃（屏障版）； 内部栅上限 65℃，非屏障内部端子版可 -30 起） |
| 存储温度 | -40 至 +85 ℃ |
| 湿度 | 95% RH 非凝露 |
| 认证 | ATEX / IECEx（模块 Zone 2，回路 Ex ia 可达 Zone 0/1）；API 670 合规 |
| 同族对照 | 135489-02=2Prox/Accel+2Velomitor；135489-03=4Velomitor；138708-01=轴绝对内部端子（无栅）不可互替 |
| 生命周期 | 3500 平台成熟件，原厂新货走 BH 项目制，市面 NEW SURPLUS / 拆机流通 |
产品介绍
从维护者视角看，135489-01 是 3500 机架后部”危险区探头线进来的第一道限能关”——它不跑算法，但内部栅坏了或内部端子螺钉滑牙，表现是通道 OK 灯闪、轴振显示跳变、TDM 相位噪，前卡报”Transducer Fault”却不报栅故障。某炼化催化压缩机项目碰过：Ch3 轴振白天正常、后夜班低温时偶发跳 OK，查下来是 135489-01 内部栅输出端 TVS 漏电，低温下限流点漂移，探头桥电流被钳在 15mA 以下（正常 20–30mA），前卡判开路。这种”栅隐性退化”比前卡坏更隐蔽，热像仪打后卡背面能看到栅片温偏。
严格来说，135489-01 和前卡 3500/42M 是”前卡跑 PID/报警/背板通信 + 后卡接现场线+限能”的绑定关系，单买后卡不跑系统。它和 135489-02 的区别就在通道配方：01 是 4 路全 Prox/Accel（适合纯电涡流轴振+轴向位移的汽机），02 是 2 Prox/Accel + 2 Velomitor（适合既要轴振又要轴承壳速度的压缩机），03 全 Velomitor。现网若是 01 备 02 插上去，Velomitor 通道没接但 Prox 通道数不够，组态会报”I I/O Mismatch。另外带内部栅的 3500 机架必须装 3500/04-01 IS Earthing Module 提供本安地，否则栅的参考地悬空，Zone 1 回路合规失效——这是备货 BOM 最容易漏的一行。采购端别把它当通用 AI 卡，它绑 3500 背板协议+内部栅认证，离开 3500 就是块带端子排的限能板。TCO 上汽机/压缩机 TSI 按键相/振动槽位数 1:1 冷备后卡，比大修窗口停役重做动平衡便宜太多。
应用场景与库存策略
带栅 I/O 后卡的痛点不是”不通”，是”栅隐性限流漂移+内部端子螺钉滑牙”——前者让探头电流偏低前卡误判开路，后者让危险区信号时断时续但不报硬故障。3500 成熟件渠道收紧，拆机卡栅片老化普遍，NEW SURPLUS 价高但至少未带载。
- 火电汽机 TSI：3500/42M + 135489-01 收 4 路轴振/轴位移/差胀/偏心，非它不可（本安内部栅原生），建议 A 类，按振动槽位数 1:1 备后卡冷备，同时确认机架有 3500/04-01 接地模块。
- 海上
- 海上平台/炼油防爆区压缩机：Zone 1 探头回路必须内部栅，建议机柜级 1 张后卡 + 区域共享，NEW SURPLUS 优先。
- 化工
- 老厂 3500 未升 System 1 新硬件：按剩余寿命 5–8 年 Last-time-buy，前后卡同代次锁死（前卡 176449-02 + 后卡 135489-01）。
- 改造边界：升 3500/42M 新固件时后卡 135489-01 仍兼容；只有整机迁非 Bently 体系才淘汰。
- 同机架混插：内部栅后卡和非栅后卡可同机架共存，但只要有一张 135489-xx 就必须有 3500/04-01 接地模块，TMR 机架不能用内部栅后卡（会破坏 IS 完整性）。
真实案例：某乙烯装置裂解气压缩机 TSI 夜班 Ch1 轴振偶发”OK 闪→Alert 瞬报→恢复”，动平衡数据相位噪。维保换 3300 XL 探头、查延伸电缆屏蔽全无效；最后拆 3500 机架后卡 135489-01，发现 Ch1 内部端子螺钉力矩不足（0.5 Nm 标称实测 0.2），探头回路电阻偏大，栅限流点随温度漂 漂移。备件柜里有一张 135489-02（2+2 版），插上去前卡报”I/O Channel Count Mismatch”锁 2 通道，不能用。从同行借 135489-01 同尾标热插拔换上（先停该前卡监测切手动），恢复。那次占压缩机停役窗口 5 小时，够买十几张 01。之后该厂把”前后卡同尾标+3500/04-01 接地模块在位检查+内部端子螺钉年度力矩抽检”写进 TSI PM 规程。
