描述
产品详情

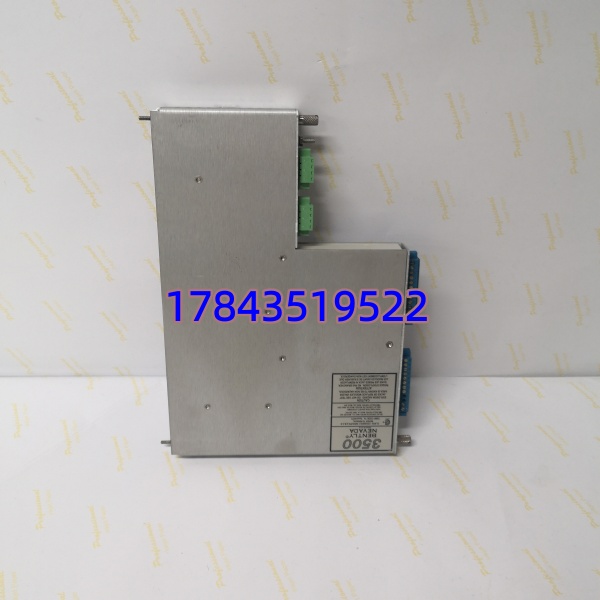

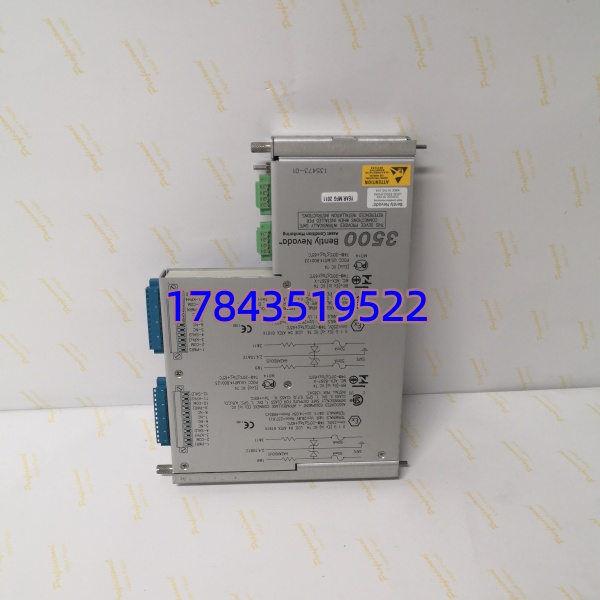

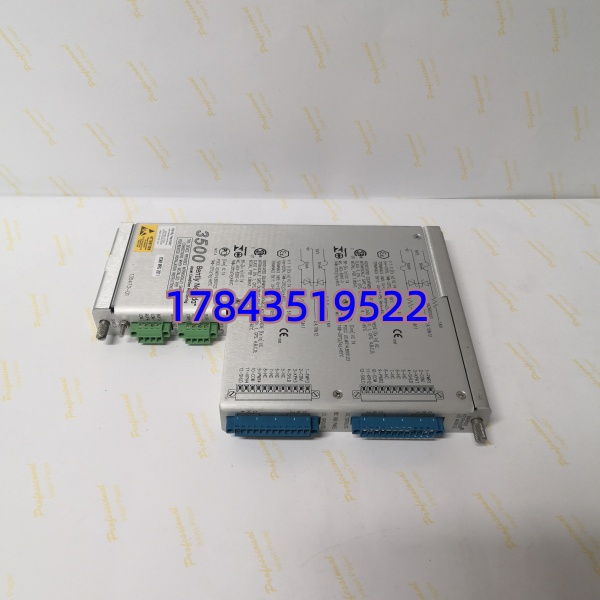

· 型号：135473-01（Part Number for 3500/22M TDI）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series — Transient Data Interface (TDI)
规格参数
- 产品部件号：135473-01（配套 3500/22M-xx-xx-xx 机架接口模块）
- 模块定位：3500 机架 Slot 1 专用（紧邻电源模块），每机架仅允许一块 TDI 或 RIM
- 功能集成：兼具 3500/20 RIM（机架接口）的数据采集 + TDXnet 通讯处理器能力
- 上位通讯接口：前面板 RJ45 10/100Base-TX 以太网（auto-sensing），可选 100Base-FX 光纤（依具体 3500/22M 后缀）
- 组态接口：前面板 USB-B（用于 3500 System Configuration Software 本地连接）
- 背板通讯：通过 3500 机架背板总线与 M 系列监测模块（3500/40M、42M、45M 等）同步轮询
- 数据能力：连续采集稳态静态值；选配 Channel Enabling Disk 可捕获动态/瞬态波形（报警触发、手动触发、外部信号触发）
- 支持协议：Bently Nevada 私有协议至 System 1®；Modbus TCP/IP（第三方 DCS/SCADA 读静态数据）
- 前面板指示灯：OK（模块健康）、TX/RX（通讯）、CONFIG OK（组态合法）、TM（Trip Multiply）、RUN/PROGRAM
- 机架地址：前面板 DIP 开关设定 Rack Address（多框架组网用）
- 功耗：典型 10.5 W（由 3500 机架背板 +24VDC 供电，依固件版本 7.5~10.5W）
- 工作温度：-30℃ ～ +65℃
- 存储温度：-40℃ ～ +85℃
- 湿度：0～95% 非冷凝
- 物理尺寸：约 241.3 × 24.4 × 103.1 mm（3500 单槽宽）
- 重量：约 0.45～0.5 kg
- 认证：CE / CSA / UL / ATEX/IECEx Zone 2（视具体版本，需核对铭牌）
- 合规性：符合 API 670机械保护系统要求
产品介绍
135473-01 是 Bently Nevada 3500 保护系统的 Slot 1 心脏——Transient Data Interface（TDI）。它把原来 RIM 的机架管理功能和通讯处理器的数据上传功能合二为一，一边盯着机架里各监测模块的保护状态，一边通过以太网把稳态数据（振动幅值、位移、温度等）和触发捕获的瞬态波形打包送给 System 1 做趋势分析和故障诊断。保护功能本身不由 TDI 执行，所以 TDI 故障不会让机组跳闸保护失效——但没了它你就看不到波形、做不了启停机分析。
坦白讲，这卡最大的坑在于后缀版本匹配。3500/22M 有一代（22）、二代（22M）、带不带光纤、带不带 Channel Enabling Disk 的区别，135473-01 只是 Part Number，完整订货号（如 3500/22M-01-01-00）决定固件和接口能力。换件时务必核对原机架现有模块的完整型号，最好导出 .rcc 组态文件比对，避免新卡插进去机架报配置不匹配或无法通讯。
应用场景与行业案例
痛点切入：
汽机跳闸后想看跳闸前 2 秒的轴振波形做根因分析，结果 TDI 烧了或版本太老不支持瞬态捕获——System 1 连不上机架，只能盲猜是油膜振荡还是碰磨。我在现场碰过 TDI 以太网口被感应雷击打坏，上位机显示”Communication Lost”，保护还在跑但诊断全断。
典型场景：
- 火电/核电汽轮发电机组——3500 机架需上传振动瞬态数据至 System 1，做启停机伯德图、极坐标图、瀑布图分析
- 炼化厂离心压缩机组——多框架 3500 组网，TDI 做主框架 Slot 1 网关，Modbus TCP 同时送关键值去 DCS
- 海上平台燃气轮机——带光纤以太网口的 TDI 版本抗干扰，通过光纤环网回传状态
- 老厂 3500/20 RIM 升级——原系统只有 RIM 无波形采集，换 TDI（135473-01 配套 3500/22M）增加瞬态诊断能力且不改动监测模块槽位
真实案例：
华东某 600MW 机组，大修后做超速试验时机组轴振突升，运行要求调出瞬态波形分析。检查发现 Slot 1 原装 3500/20 RIM 无法采集动态数据，且 RIM 以太网口已氧化接触不良。采购 3500/22M + 135473-01 及对应 Channel Enabling Disk 替换，沿用原机架地址和组态（微调版本匹配后下载），System 1 成功连接并捕获到下次暖机升速全过程波形。老师傅说”早换成 TDI 就好了，以前每次跳闸都白瞎”。
常见问题解答 (FAQ)
Q1：135473-01 支持热插拔吗？能带电更换？
支持热插拔。3500 全系模块设计上允许 Slot 1 TDI/RIM 在机架带电时拔出/插入，不会影响其余监测模块的保护功能。但拔掉期间 System 1 会断连、静态/瞬态数据采集中断，建议低负荷或停机窗口操作，插回后确认 OK LED 常亮、CONFIG OK 亮起再走人。
Q2：我原机架是 3500/20 RIM，能用这个 135473-01（3500/22M TDI）直接替吗？
通常可以，但需注意三点：① 机架电源模块功率够不够（+约 3~4W）；② 3500 组态软件版本需支持 3500/22M（建议 ≥ Framework Version 4.x，具体以 Bently 发行说明为准）；③ 若需瞬态波形捕获须另购 Channel Enabling Disk（早期 3500/20 没有此功能）。换完后需用 Configuration Software 重新下载机架配置。
Q3：TDI 和 RIM 的区别？TDI 故障会影响保护跳闸吗？
RIM（3500/20）只做机架管理+静态数据上传，无瞬态波形。TDI（3500/22M）在此基础上加了动态数据捕获和增强通讯。两者都不参与表决/跳闸逻辑——监测模块（如 3500/42M）独立完成 Danger 报警和继电器输出。所以 TDI 挂掉不影响机械保护动作，只影响上位监视和诊断。
Q4：以太网连不上 System 1，怎么排查？
先确认：IP 地址与 PC 同网段且不与网络中其他设备冲突；网线用直通线（TDI 端口一般 auto-MDIX 但也建议交叉确认）；防火墙放行 3500 端口；Configuration Software 中 Rack Address DIP 开关设置与组态文件一致。OK 灯闪或灭多半是组态没下进去或版本不匹配。
