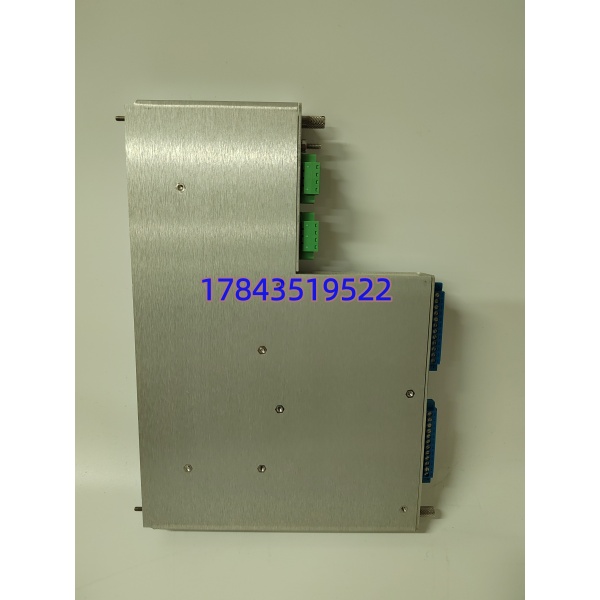

描述
产品详情
· 型号：135473-01
· 品牌：Bently Nevada（本特利内华达）
· 系列：3500/25
规格参数
- 产品类型：3500/25系列增强型Keyphasor I/O模块
- 输入通道：2个独立Keyphasor输入通道
- 信号兼容性：磁性拾音器（Magnetic Pickup）、Proximitor电涡流传感器（需外部供电）
- 输入电压：12-48V DC（传感器端）
- 输出电压：5V DC（输出至系统背板）
- 输出电流：最大10A
- 工作温度：-40°C至+85°C
- 存储温度：-40°C至+85°C
- 防护等级：IP67
- 外形尺寸：170mm × 105mm × 32mm（或2.5cm × 24.2cm × 24.2cm，不同渠道数据略有差异）
- 重量：约0.4-0.53kg

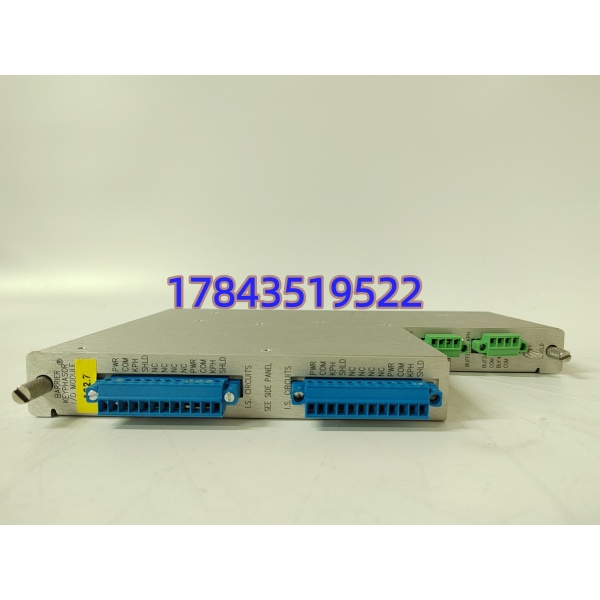

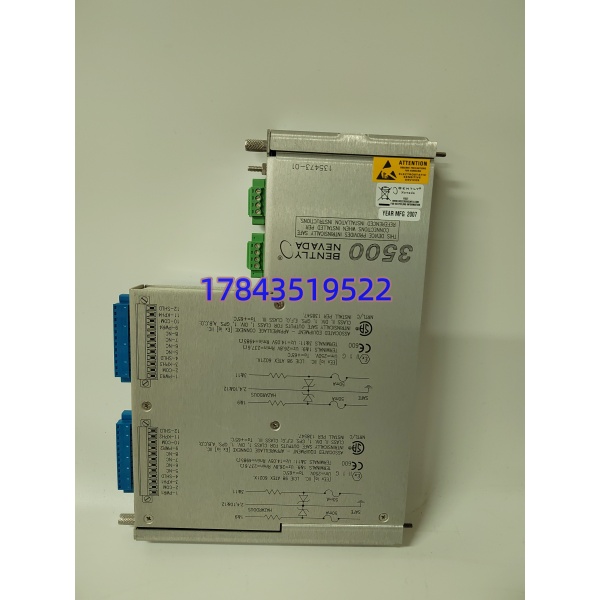

- 端子形式：带内部安全栅及内部端子（Internal Barriers and Internal Terminations）
- 兼容性：可作为125792-01的直接替代品
产品介绍
135473-01是本特利3500/25系列增强型Keyphasor I/O模块，专门用来处理旋转机械的转速键相（Keyphasor）信号。汽轮机、压缩机、发电机上一般会装一个或两个Keyphasor探头——通常是磁阻拾音器或电涡流探头——对着转子上磨出来的凹槽或凸台。探头每扫过一次这个标记，就发一个脉冲，135473-01负责收这个脉冲信号，整形成标准的TTL方波，再通过3500背板总线送给振动监测卡（比如3500/40、3500/42）做同步采集。
坦白讲，没有准的Keyphasor信号，振动监测卡算出来的相位角就没谱，动平衡压根做不了。以前老式的Keyphasor模块（125792-01）不带内部安全栅，现场还得外配隔离器，接线多一层。135473-01把内部端子排和安全栅都集成进模块里了，少一个中间环节就少一个故障点。另外这东西支持磁阻拾音器和电涡流探头两种信号源，选型的时候不需要纠结探头类型，基本通吃。
应用场景与行业案例
痛点切入
搞过大机组振动分析的人都懂一个道理——整周期采样做不好，频谱图上的相位数据全白给。原因在哪？Keyphasor信号质量不行：磁阻拾音器的输出幅度跟转速有关，低速时信号弱得像蚊子叫，高速时又可能削顶；如果Keyphasor模块的触发阈值没调对，每圈触发时刻都不一样，相位漂移导致动平衡计算根本没法准。135473-01内部有自适应触发电平和滤波，低速强信号、高速弱信号通吃，省得你去现场调触发电位器调到怀疑人生。
典型场景
- 汽轮机组振动监测：汽轮机高中压缸两端各装一个Keyphasor探头，135473-01接收这两个通道的键相信号，提供给振动监测卡做轴振动的1X（同步转速频率）幅值和相位测量。没有这玩意儿，动平衡时候的滞后角算不出来。
- 离心压缩机组相位参考：压缩机组轴系长，联轴器前后各需要一个相位参考点，135473-01的双通道设计正好对应两个探头的信号，分别接不同的振动通道组。
- 燃气轮机超速保护系统：燃气轮机转速高达上万转，磁阻拾音器输出的Keyphasor脉冲送到135473-01，再通过系统背板给到超速监测模块做三取二跳机逻辑。IP67的防护等级在燃机舱室那种高温高振的恶劣环境里能扛得住。
- 老旧系统Keyphasor模块替换升级：老3500系统里用的125792-01模块如果坏了，135473-01是可以直接插上去用的，接线定义和尺寸完全兼容，不用改柜内配线和机架组态。
真实案例
东北某电厂600MW汽轮机大修后做动平衡，机械专业工程师老赵带回来一组试重前后的振动数据，算出来的滞后角和影响系数完全不对，按这组数据配重非但没把振动降下去反而更大了。老赵查了半天，最后发现是Keyphasor模块——老型号125792-01——触发电平设太高，转速3000rpm时磁阻拾音器输出幅值刚好在触发阈值附近来回抖，每圈触发时刻不一样，相位数据全乱。他手头备了一块135473-01，直接替换125792-01插上去，重新测了一组数据，相位一致性明显改善，第二次试重后振动直接降到合格值。老赵后来跟我说，差点因为这个Keyphasor模块的问题把大修工期拖一周。
