描述
产品详情

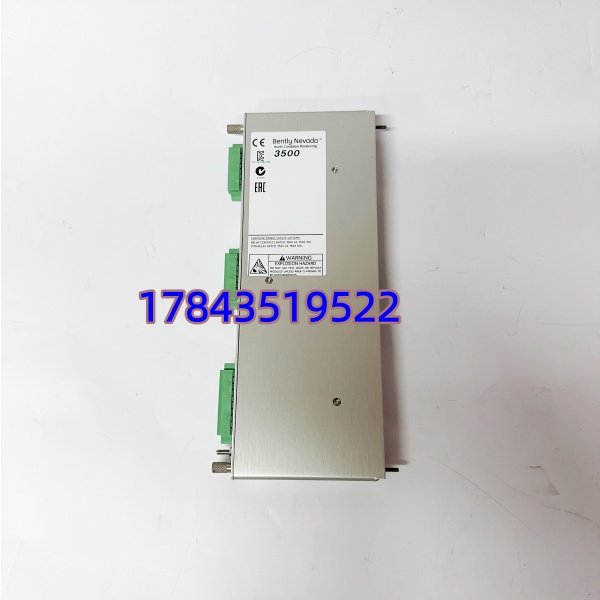

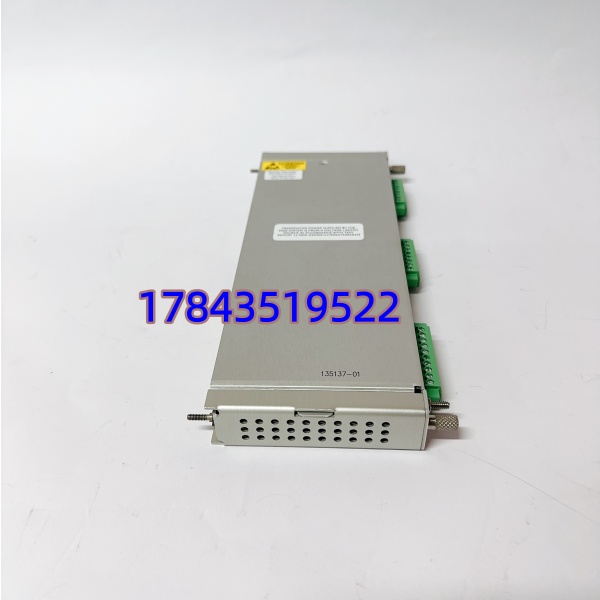

· 型号：135137-01
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 系列 — 3500/45 Position Monitor I/O Module（配 3500/45M 前卡使用）
规格参数
- 模块类型：3500/45 位置监测器后插 I/O 模块（Rear I/O Module with Internal Terminals）
- 配套主模块：Bently Nevada 3500/45 Position Monitor（前卡，占用 3500 机架一个全高槽位，135137-01 插其后部 I/O 槽）
- 输入通道：4 路独立，可成对编程（Ch1&2 一组，Ch3&4 一组）
- 兼容传感器：
- 电涡流位移传感器/前置器（Proximitor® Transducer，3300 XL 系列配套）
- 旋转位置传感器 RPT（Rotary Position Transducer）
- DC LVDT（线性差动变压器）
- AC LVDT（3.4kHz 激励）
- 旋转电位计（Rotary Potentiometer）
- 输入阻抗：电涡流/RPT ≈10 kΩ；DC LVDT ≈1 MΩ；AC LVDT ≈137 kΩ；旋转电位计 ≈200 kΩ
- 传感器供电（模块内部提供）：
- 电涡流/RPT：-24 V DC
- DC LVDT：+15 V DC
- AC LVDT：2.3 Vrms @ 3400 Hz 正弦波
- 旋转电位计：-12.38 V DC
- 记录仪输出：每通道独立 4–20 mA（与满量程成比例，除特殊模式外），精度 ±0.25% FS @25℃，分辨率 0.3662 µA/bit
- 更新速率：≤ 100 ms
- A/D 转换：24-bit Σ-Δ ADC

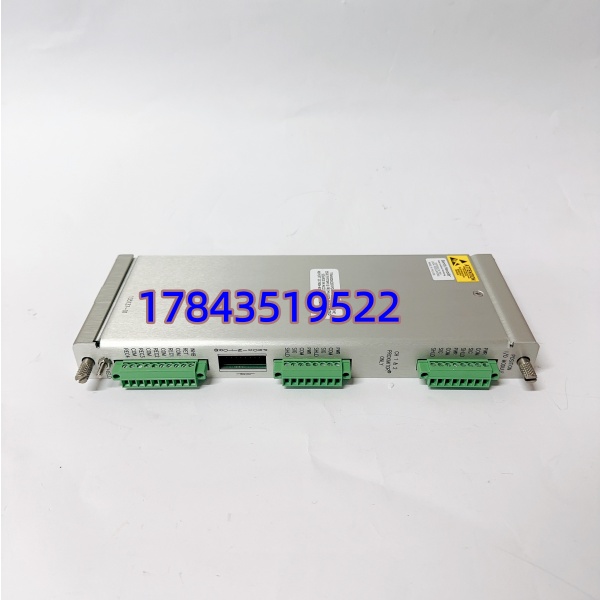

- 端子类型：内置螺丝端子（Internal Terminations），现场线直接锁模块上，不需外置 TB 端子排
- 供电：由 3500 机架背板供给 +5 V DC / ±15 V DC（典型功耗 < 5.6 W 依传感器类型）
- 安装：3500 标准机架后 I/O 插槽（与 3500/45 前卡配对，占用 1 全高槽位 + 1 后 I/O 位）
- 工作温度：-30～+65℃；存储 -40～+85℃
- 湿度：0～95% RH，非凝露
- 尺寸（模块本体）：约 241.3 × 24.4 × 99.1 mm（H×W×D）
- 重量：≈ 0.20 kg（0.44 lb）
- 认证：CE、cULus、ATEX Zone 2 / IECEx（依版本），符合 API 670
- 状态：官方 EOL 随 3500/45 逐步退市，市面以 NOS 全新库存或测试良品流通
产品介绍
135137-01 是 Bently Nevada 3500/45 位置监测器的后插 I/O 模块——说白了就是 3500/45 前卡（监测处理器）的”信号入口+现场接线排”。它自己不跑逻辑，所有报警设定、危险值比对在主模块做，这块板负责把现场电涡流探头/LVDT/电位计的模拟信号调理后交给前卡，同时提供每通道独立 4–20mA 记录仪输出送 DCS。内置端子意味着不用另买外部 TB 排，现场线直接拧上去。
坦白讲，这板最常见的故障模式是端子弹簧疲劳松脱或传感器供电回路因现场过压打坏（尤其老线探头电缆绝缘下降时）。换板时注意：135137-01 必须与 3500/45 前卡配对使用，不能单独工作，也不能插在 3500/42M 振动监测器后槽（接口定义不同）。有一点要注意——3500/45 前卡也有版本区别（早期 3500/40 非 M 版），买前确认你机架里是前卡 3500/45M 还是老版 3500/40，I/O 模块版本需匹配。
应用场景与行业案例
痛点切入：
电厂汽机 TSI 柜轴向位移通道偶发”传感器 OK”灯灭，查前置器供电正常但 135137-01 对应通道端子电阻异常——板内 -24V 供电器件老化。原厂停产物色，渠道调同版本拆机良品，断机架电源拔出旧 I/O 模块（前卡留位），现场线原位移接新板，上电自检传感器 OK 灯亮，轴向位移示值正常——全程未动前卡组态。
典型场景：
- 火电/燃机汽机保护——3500/45 + 135137-01 监测推力轴承轴向位移（电涡流探头）+ 高压缸差胀（DC LVDT），API 670合规
- 石化离心压缩机组——监测机壳膨胀（AC LVDT）、调节阀阀位（旋转电位计），四通道两两分组灵活
- 老线备件储备——运行 15~20 年 TSI 系统 I/O 模块端子氧化或供电回路劣化，1:1 替换保系统寿命
- 水轮机/风机群组——差胀+轴向位移组合监测，配 3300 XL 8mm 探头使用最普遍
真实案例：
前年帮西北某 330MW 机组处理 TSI 报警，#2 瓦轴向位移 Ch.B 示值漂移超量程。先查探头间隙电压正常，量 135137-01 端子排 Ch3/4 供 -24V 偏低（21.6V，正常应 -23.8~-24.2V 且稳），怀疑板内稳压块老化。库房无备件，渠道调一块测试良品 135137-01（同 REV），断 3500 机架控制电源拔出旧 I/O 模块——现场 8 根线拍照标记后移接——插回前卡上电，Frame 软件读传感器 OK，间隙电压回 -24.0V，示值稳定。保运说：”TSI 这 I/O 板平时没人惦记，一坏全停机，早该多留块。”
