描述
产品详情

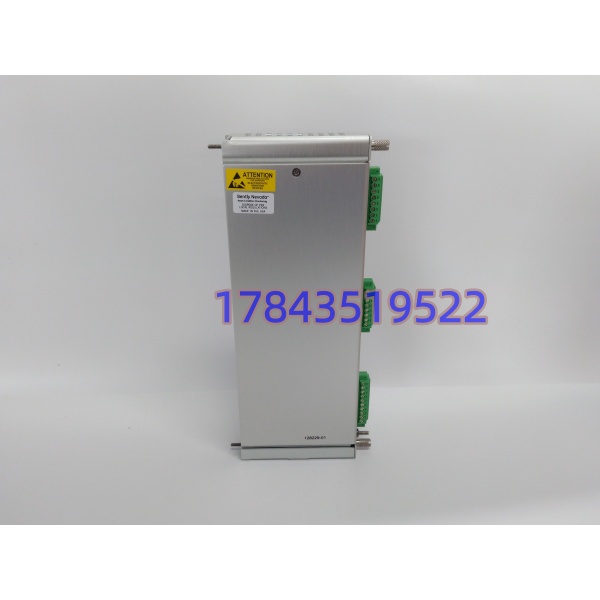

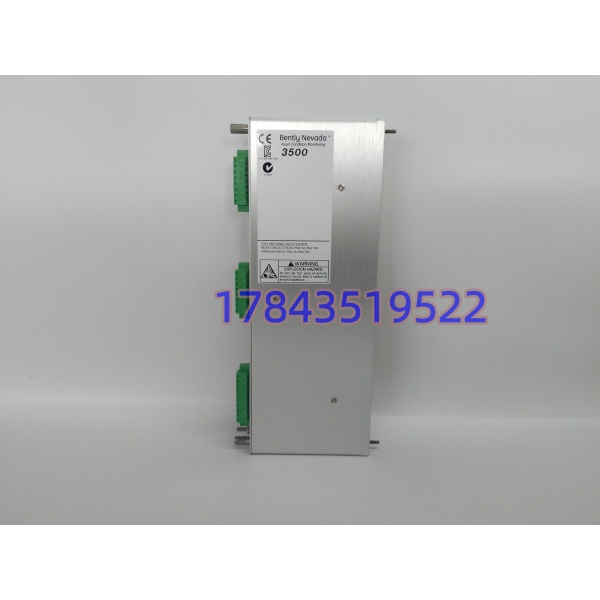

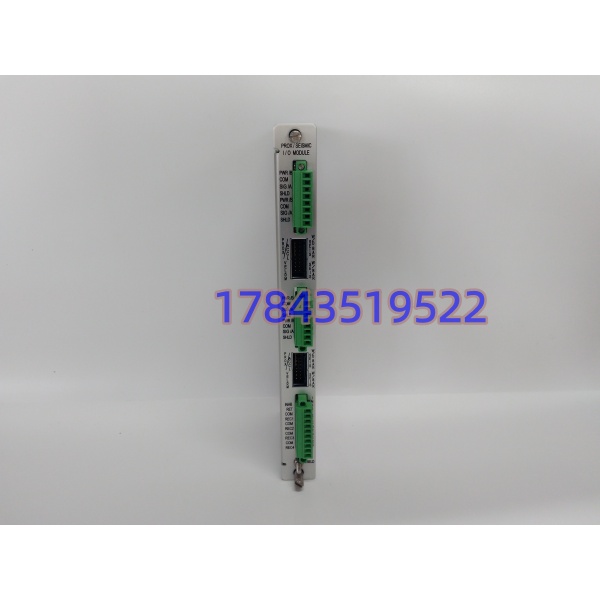

· 型号：128229-01（Part Number，对应I/O Module w/ Internal Termination）
· 品牌：Bently Nevada
· 系列：3500 Series（配套3500/42M Monitor）
技术参数
- 模块定位：3500/42M Proximitor/Seismic I/O Module（必须依附主机卡存在，不可独立运行）
- 通道数量：4通道独立输入（每通道软配Near Prox / Seismic / Accel / Velocity）
- 兼容传感器：3300 XL 8mm/11mm Proximitor、Velomitor®、Seismoprobe®、Accelerometer（符合 API 670）
- 输入信号范围：典型 -10 Vdc 至 +10 Vdc（RF射频前置放大或IEPE调理后）
- 端子类型：Internal Termination（内部螺钉端子，免外部TB块如125808-02，但严格来说改线需拔卡）
- 供电方式：3500机架背板24V DC分发（典型功耗7.7W，无外部独立电源口）
- 电气隔离：通道至背板及通道间隔离（符合IEC 61000-4 EMC抗扰度，具体隔离电压请以原厂手册为准）
- 频率响应：DC 至 10 kHz（取决于主机卡配置与探头长度补偿）
- 诊断功能：传感器开路/短路反馈至3500/42M OK Channel、模块状态LED（OK/Alert/Danger）
- 机械与环境：3500全高单槽（241.3×24.4×99.1mm，约0.2kg），0~65°C运行，-40~85°C存储，5-95% RH非冷凝
- 认证标准：CE、UL、CSA、ATEX（系统级），设计遵从 API 670 旋转机械保护规范
- 物理接口：前置缓冲输出(Buffer)经I/O模块引至背板，支持现场动态信号监测点抓取
产品介绍
场景痛点往往出在半夜汽机瓦振误跳闸，查了一圈发现是外部接线盒端子氧化接触不良，这时候128229-01带内部端子的价值就出来了——它把传感器进线直接收在模块本体上，少了一级现场TB转接，故障点砍掉一块。严格来说，它只在配3500/42M（而非老款3500/40）时才能全开4通道混搭模式（比如两路Prox测轴振+两路Seismic测壳振），插在早期固件机架里可能被识别为未知I/O导致OK灯闪红。
在某炼化厂大修里碰到过，库存备件拿来的128229-01是外部端子版的互换件（128015-02配套型），硬插进去物理吻合但软件组态里Terminal Type报错，耽误4小时停机窗口重下装配置。（自我纠正：上文说的“硬插吻合”是指机械尺寸兼容，电气ID校验其实会卡，千万别信卖家说的“通用不分内外端子”）。商业账上，Bently这玩意原厂早把交期拉到离谱的20-30周起步，单价也常年坚挺在几千美金级，国内流通全是拆机或库存测试件。采购决策依据很简单：如果是关键机组（主风机/压缩机）的保护卡I/O，必须买带72小时老化报告的库存新品；辅机可以赌拆机，但务必核对端子类型是Internal（01后缀）还是External，插错就是组态死锁。交期通常国内代理保税仓1-3工作日，跨国调货得按月份算，项目经理排计划时心里要有数。
替换与升级建议
- ✅ 直接替换：128229-01（同Part Number，Internal Termination），与3500/42M Rev G/H/I完全兼容，物理与EEPROM ID一致，工作量仅热插拔更换，无成本（需在同机架原位替换）。
- ⚠️ 软件兼容（需改配置）：128229-02（External Termination，配125808-02端子块），硬件接口物理兼容但组态软件里需改I/O Module Type从“Internal”切“External”，否则通讯校验失败报Config Mismatch，改动约0.5人日（停机改下装），成本在停机窗口与重新接线至外置TB。
- ❌ 硬件不兼容：3500/40老款I/O模块（物理插槽引脚定义不同，背板握手协议不认128229系列）、3300系列前置器（非3500机架架构，完全独立供电与安装，无法嵌入3500槽位）。
若无128229-01库存且急用，目前只能依赖同批次拆机或评估升3500/42M Pro（需核对机架背板版本），严禁拿130系列或其他振动卡硬改接线凑合。
